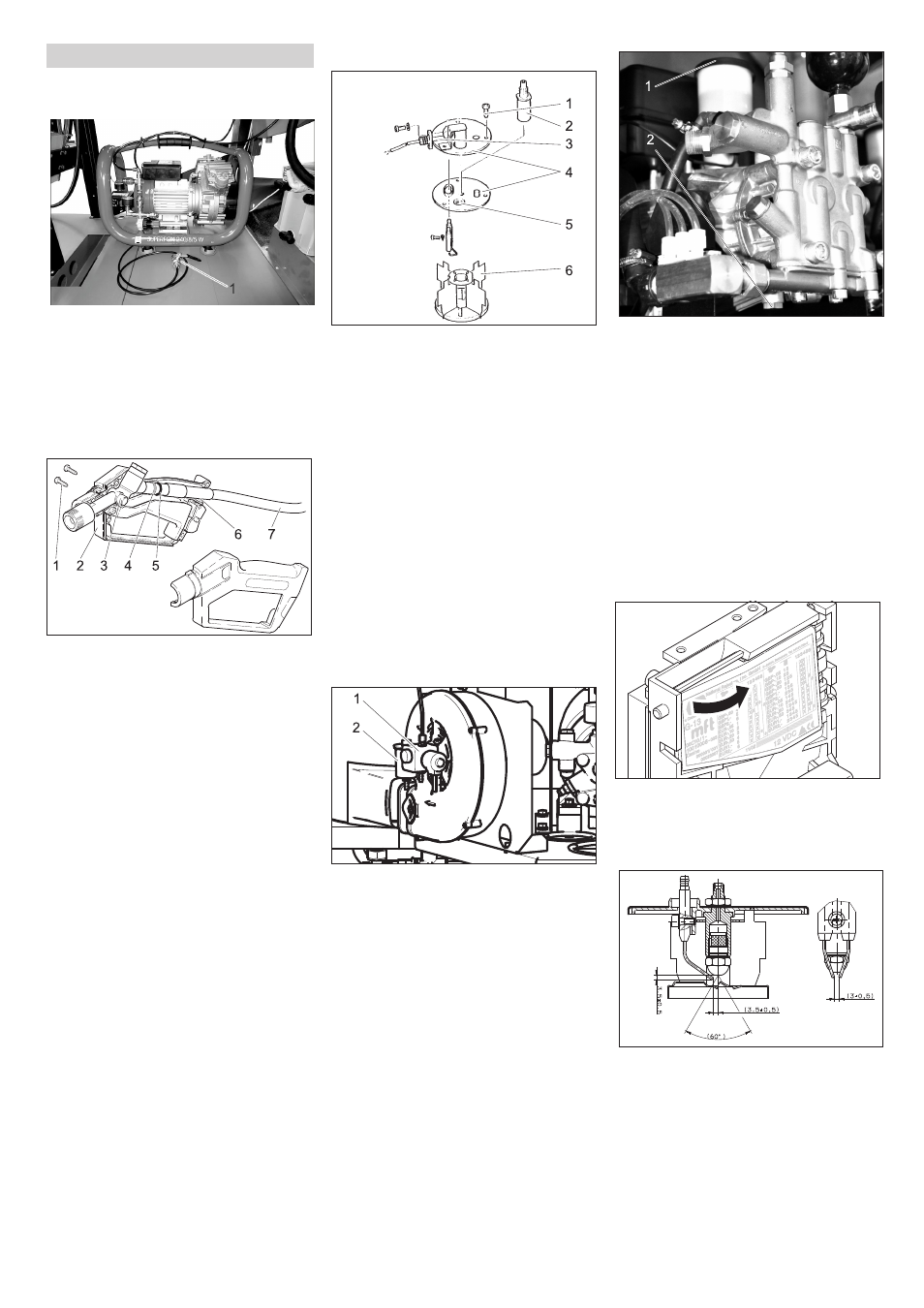

1 Kondensatablassventil
 Kondensatablassventil über einen
Schacht oder ein Auffangefäß halten.
 Kondensatablassventil öffnen und Kon-
densat ablassen.
 Kondensatablassventil schließen.
1 Schraube
2 Griffschalenhälfte
3 Knotenstück
4 Nadellager
5 O-Ring
6 Berührungsfläche Rohr/Griffschale
7 Hochdruckschlauch
 Strahlrohr abschrauben.
 6 Schrauben herausdrehen.
 Griffschalenhälfte abnehmen.
 Kammer für Nadellager in Griffhalb-
schale mit Fett füllen.
 Nadellager und O-Ring fetten.
 Berührungsfläche Rohr/Griffschale fet-
ten.
 Griffschalenhälften wieder zusammen-
schrauben.
1 Schraube
2 Düsenhalter
3 Lichtfühler
4 Deckel
5 Schauglas
6 Stauscheibe
 Brennstoffleitung lösen.
 Lichtfühler seitlich aus dem Halter zie-
hen.
 3 Schrauben herausdrehen.
 Deckel mit Halter für Lichtfühler abneh-
men.
 Stauscheibe vom Düsenhalter abneh-
men.
 Schauglas reinigen.
 Teile in umgekehrter Reihenfolge mon-
tieren.
1 Brennstoffpumpe
2 Filtergehäuse
 Ölzuleitung absperren.
 Filtergehäuse abschrauben.
 Filter mit Druckluft reinigen.
 Teile in umgekehrter Reihenfolge mon-
tieren.
 Ölzuleitung öffnen.
ƽ Gefahr
Verbrennungsgefahr durch heißes Öl und
heiße Anlagenteile. Pumpe vor Ölwechsel
15 Minuten abkühlen lassen.
Hinweis
Altöl darf nur von den dafür vorgesehenen
Sammelstellen entsorgt werden. Bitte ge-
ben Sie anfallendes Altöl dort ab. Ver-
schmutzen der Umwelt mit Altöl ist strafbar.
1 Deckel Ölbehälter
2 Ölablassschraube
 Auffanggefäß für Altöl bereithalten.
 Deckel des Ölbehälters abnehmen.
 Ölablassschraube herausdrehen und
Altöl auffangen.
 Dichtring ersetzen und Ölablassschrau-
be eindrehen.
 Neues Öl langsam bis zur „MAX“ Mar-
kierung am Ölbehälter einfüllen.
 Ölbehälter mit Deckel verschließen.
 Altöl den dafür vorgesehenen Sammel-
stellen zuführen.
 Münzprüfer aufklappen und Münzlauf-
bahn mit einem feuchten Lappen mit
Spülmittel säubern.
Die korrekte Einstellung der Zündelektro-
den ist für die Funktion des Brenners wich-
tig. Die Einstellmaße sind in der oben
stehenden Zeichnung dargestellt.
Wartungsarbeiten
Kondenswasser am Kompressor ablas-
sen
Handspritzpistole abschmieren
Schauglas Flammüberwachung reinigen
Filter Brennstoffpumpe reinigen
Ölwechsel
Münzeinwurf reinigen
Elektrodeneinstellung
