Hinweis
Die Anlage darf nur aufgestellt werden von
– KÄRCHER Kundendienstmonteuren
– KÄRCHER autorisierten Personen
ṇ Warnung
Es ist sicherzustellen, dass in der Nähe von
Lufteinlässen keine Abgasemissionen ent-
stehen.
Es ist wichtig, für ausreichende Belüftung
zu sorgen und die Abgase ordnungsgemäß
zu entsorgen.
Um die Anlage ordnungsgemäß aufzustel-
len sind folgende Voraussetzungen nötig:
– Waagrechtes, ebenes Fundament nach
gesonderter Zeichnung (bei KÄRCHER
anfordern).
– Elektrischer Anschluss, siehe „Techni-
sche Daten“.
– Wasseranschluss, siehe „Technische
Daten“.
– Bei Winterbetrieb ausreichende Isolie-
rung / Beheizung der Wasser- und
Brennstoffzuleitung.
– Abwasserschacht und ordnungsgemä-
ße Abwasserentsorgung.
– Ausreichende Beleuchtung am Wasch-
platz, damit sicheres Arbeiten für die
Waschkunden gewährleistet ist.
Anlage auspacken und Verpackungsmate-
rialien dem Recycling zuführen.
 Anlage auf ebenem und waagerechtem
Aufstellplatz mittels Stellschrauben am
Grundrahmen ausrichten.
 Abgasstutzen oben von außen auf das
Dach setzen und von innen mit den bei-
liegenden Schrauben befestigen.
 Hochdruckschlauch an der Anlage an-
schließen.
 Hochdruckschlauch mit Handspritzpis-
tole verbinden.
 Strahlrohr mit der Handspritzpistole
verbinden.
 Alle Überwurfmuttern handfest anzie-
hen.
Zur Trennung vom Trinkwassernetz muss
ein Systemtrenner Typ BA, Kategorie 4
zwischen Anlage und Trinkwassernetz ein-
gebaut werden. Zusätzlich müssen örtlich
geltende Vorschriften beachtet werden.
Hinweis
Verunreinigungen im Zulaufwasser können
die Anlage beschädigen. Kärcher empfiehlt
einen Wasserfilter zu verwenden (siehe
„Zubehör“).
Um die Frostsicherheit der Anlage sicher-
zustellen, muss der Wasserzulauf frostge-
schützt sein (z.B. durch Isolation und
Begleitheizung).
ṇ
Warnung
Beschädigungsgefahr für die Anlage bei
Versorgung mit ungeeignetem Wasser. Zur
Versorgung der Anlage darf nur Wasser in
Trinkwasserqualität verwendet werden.
Anforderung an die Qualität von Rohwas-
ser:
Anschlusswerte siehe „Technische Daten“.

Zulaufschlauch von unten durch die An-
lagenöffnung durchführen und an-
schließen.
ƽ Gefahr
Gefahr durch elektrische Spannung!
Der Netzanschluss muss von einem erfah-
renen Elektriker vorgenommen werden und
die Anforderungen von IEC 60664-1 erfül-
len.
Die Anlage muss durch einen Fehlerstrom-
schutzschalter mit einem Auslösestrom
kleiner oder gleich 30 mA abgesichert wer-
den.
Hinweis
In die Zuleitung der Anlage muss an gut zu-
gänglicher Stelle ein gekennzeichneter
NOT-AUS-Schalter installiert werden, von
dem aus die gesamte Anlage abgeschaltet
werden kann.

Nach Anschluss der Anlage Drehrich-
tung der Umwälzpumpe Warmwasser
und der Umwälzpumpe Waschplatzhei-
zung (Option) prüfen.
Hinweis
Der maximal zulässige Unterdruck in der
Brennstoffleitung (gemessen zwischen
Brennstofffilter und Brennstoffpumpe) be-
trägt 0,4 bar.

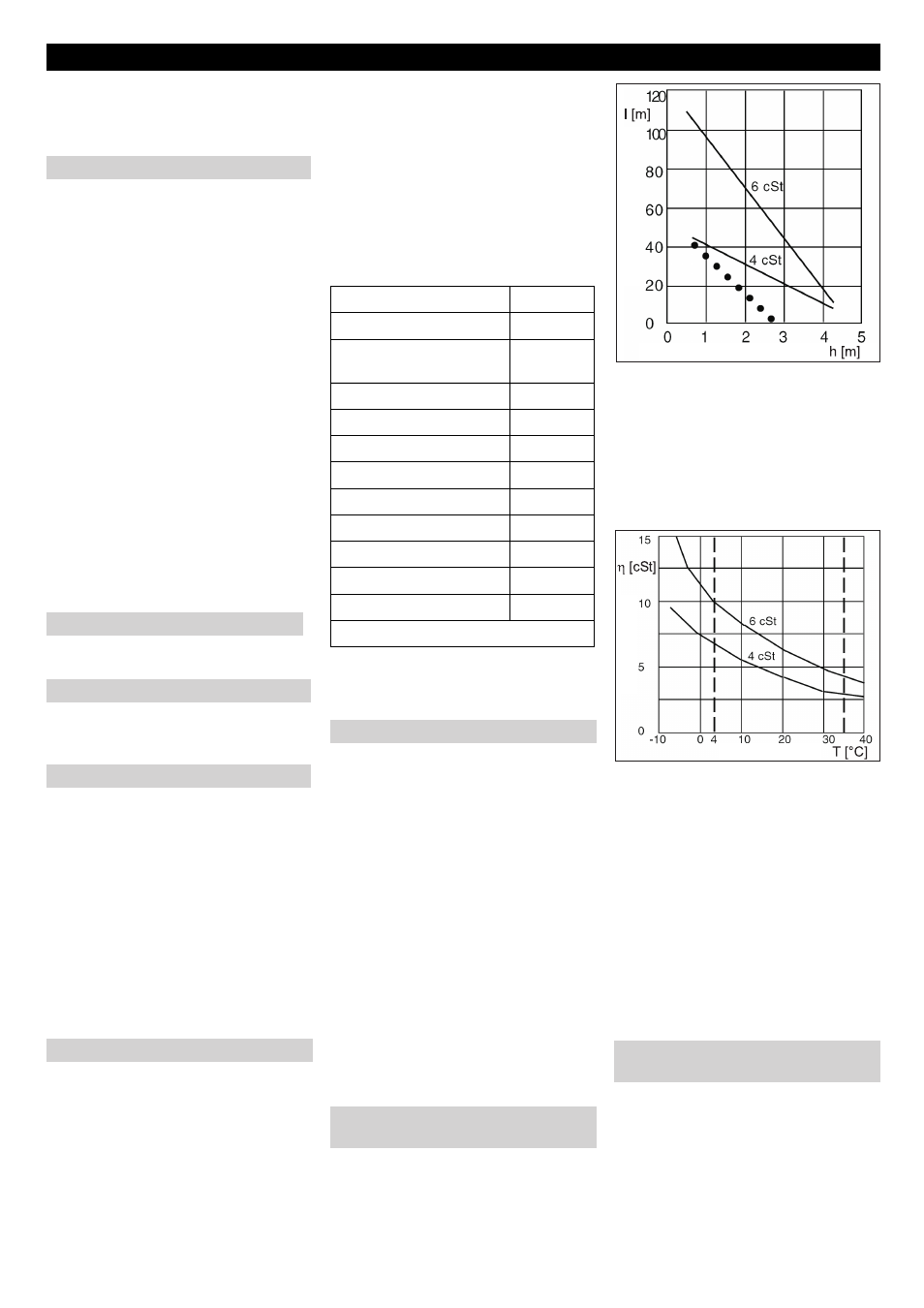

Der Unterdruck hängt ab von:
– Rohrleitungslänge
– Ansaughöhe
– Armaturen, Abzweigungen und Winkel
in der Saugleitung (punktierte Linie im
Diagramm)
– Rohrleitungsquerschnitt (ab +4 °C
scheidet Heizöl EL Paraffin aus, das
sich an der Rohrinnenwand anlagert)
– Viskosität des Heizöls (temperaturab-
hängig)
Maßnahmen gegen zu hohen Unterdruck
sind:
– Minimaler Rohr-Innendurchmesser 6
mm
– kurze, möglichst gerade Rohrleitungen
– Maximale Viskosität 4...6 cSt bei 20 °C
– In Extremfällen separate Brennstofflei-
tung mit Förderpumpe einsetzen
– Heizöl vorwärmen, Saugleitung mit Be-
gleitheizung versehen
– Bei Frostgefahr Heizöl mit Additiven
(Fließverbesserern) verwenden (Win-
terheizöl)
Hinweis
Voraussetzung für die richtige Funktion der
Waschplatzheizung ist die bauseitige Aus-
führung des Waschplatzes nach den Emp-
fehlungen von KÄRCHER.

Bauseitige Rohrleitungen der Wasch-
platzheizung mit den Verteilern im Ge-
rät verbinden.
 Außentemperaturfühler montieren:
Anlage installieren (Nur für Fachkräfte)
Vorbereitung des Aufstellplatzes
Anlage auspacken
Anlage ausrichten und aufstellen
Anbauteile montieren
Abgasstutzen
Reinigungswerkzeug
Wasseranschluss
Parameter Wert
pH-Wert 6,5...9,5
elektrische Leitfähigkeit max. 1000
μS/cm
Kohlenwasserstoffe < 0,01 mg/l
Chlorid < 250 mg/l
Calcium < 200 mg/l
Gesamthärte < 28 °dH
Eisen < 0,2 mg/l
Mangan < 0,05 mg/l
Kupfer < 0,02 mg/l
Sulfat < 240 mg/l
Aktivchlor < 0,1 mg/l
frei von üblen Gerüchen
Elektrischer Anschluss
Brennstoffleitung zu externem
Brennstofftank
Waschplatzheizung anschließen
und in Betrieb nehmen
43 DE
