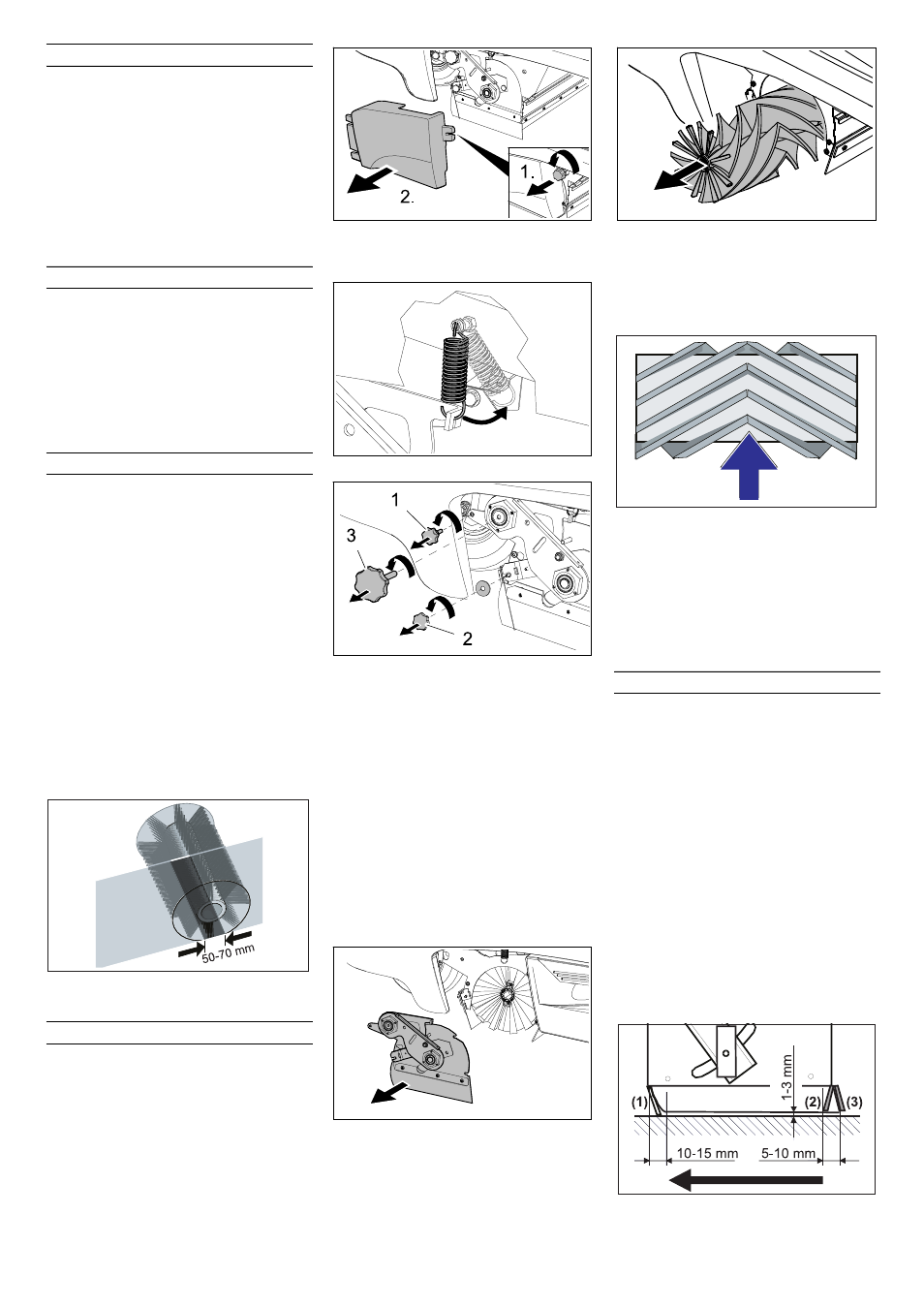

Karcher KM 90-60 R Lpg Adv Benutzerhandbuch
Seite 12
-
11
Kehrmaschine auf einer ebenen Fläche
abstellen.
Programmschalter auf Stufe 1 (Fahren)
stellen. Seitenbesen werden angehoben.
Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
3 Befestigungsschrauben an der Unter-
seite lösen.
Seitenbesen abnehmen.
Neuen Seitenbesen auf Mitnehmer auf-
stecken und festschrauben.
Kehrmaschine auf einer ebenen Fläche
abstellen.
Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
Gerät mit Keil gegen Wegrollen sichern.
Bänder oder Schnüre von Kehrwalze
entfernen.
Hinweis: Durch die schwimmende Lage-
rung der Kehrwalze stellt sich bei Abnut-
zung der Borsten der Kehrspiegel
automatisch nach. Bei zu starker Abnut-
zung Kehrwalze austauschen.
Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze und Seitenbesen
werden angehoben.
Kehrmaschine auf einen ebenen und
glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.
Kehrwalze absenken und kurze Zeit
drehen lassen.
Kehrwalze anheben.
Pedal zum Anheben der Grobschmutz-
klappe betätigen und Pedal gedrückt
halten.
Gerät rückwärts wegfahren.
Die Form des Kehrspiegels bildet ein gleichmä-
ßiges Rechteck, das zwischen 50-70 mm breit
ist.
Der Wechsel ist erforderlich, wenn durch
die Abnutzung der Borsten das Kehrergeb-
nis sichtbar nachlässt.
Kehrmaschine auf einer ebenen Fläche
abstellen.
Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
Gerät mit Keil gegen Wegrollen sichern.
Kehrgutbehälter auf der linken Seite
leicht anheben und herausziehen.
Befestigungsschraube der linken Sei-
tenverkleidung lösen.
Seitenverkleidung abnehmen.
Zugfeder aushängen.
1 Befestigungsschraube der Unterdruck-
dose
2 Befestigungsmutter der Grobschmutz-
klappe
3 Schraube der Kehrwalzenschwinge
Befestigungsschraube der Unterdruck-
dose herausdrehen und Hebel lösen.
Befestigungsmutter der Grobschmutz-
klappe herausdrehen und Grob-
schmutzklappe aushängen.
Schraube an der Kehrwalzenschwinge
herausdrehen.
Kehrwalzenabdeckung nach links
schieben und abnehmen.
Kehrwalze herausnehmen.
Neue Kehrwalze in den Kehrwalzen-
kasten schieben und auf den Antriebs-
zapfen aufstecken.
Hinweis: Beim Einbau der neuen Kehr-
walze auf die Lage des Borstensatzes
achten.
Einbaulage der Kehrwalze in Fahrtrichtung
Kehrwalzenabdeckung anbringen.
Befestigungsschrauben und -mutter
anschrauben.
Zugfeder einhängen.
Seitenverkleidung anschrauben.
Kehrgutbehälter auf beiden Seiten hin-
einschieben und einrasten.
Kehrmaschine auf einer ebenen Fläche
abstellen.
Programmschalter auf Stufe 1 (Fahren)
stellen. Kehrwalze wird angehoben.
Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
Gerät mit Keil gegen Wegrollen sichern.
Kehrgutbehälter auf beiden Seiten
leicht anheben und herausziehen.
Befestigungsschrauben der Seitenver-
kleidungen auf beiden Seiten lösen.
Seitenverkleidungen abnehmen.
Vordere Dichtleiste
Befestigungsmuttern der vorderen
Dichtleiste (1) etwas lösen, zum Wech-
sel abschrauben.
Neue Dichtleiste anschrauben und Mut-
tern noch nicht fest anziehen.
Seitenbesen auswechseln
Kehrwalze prüfen
Kehrspiegel der Kehrwalze prüfen
Kehrwalze auswechseln
Dichtleisten einstellen und auswechseln
