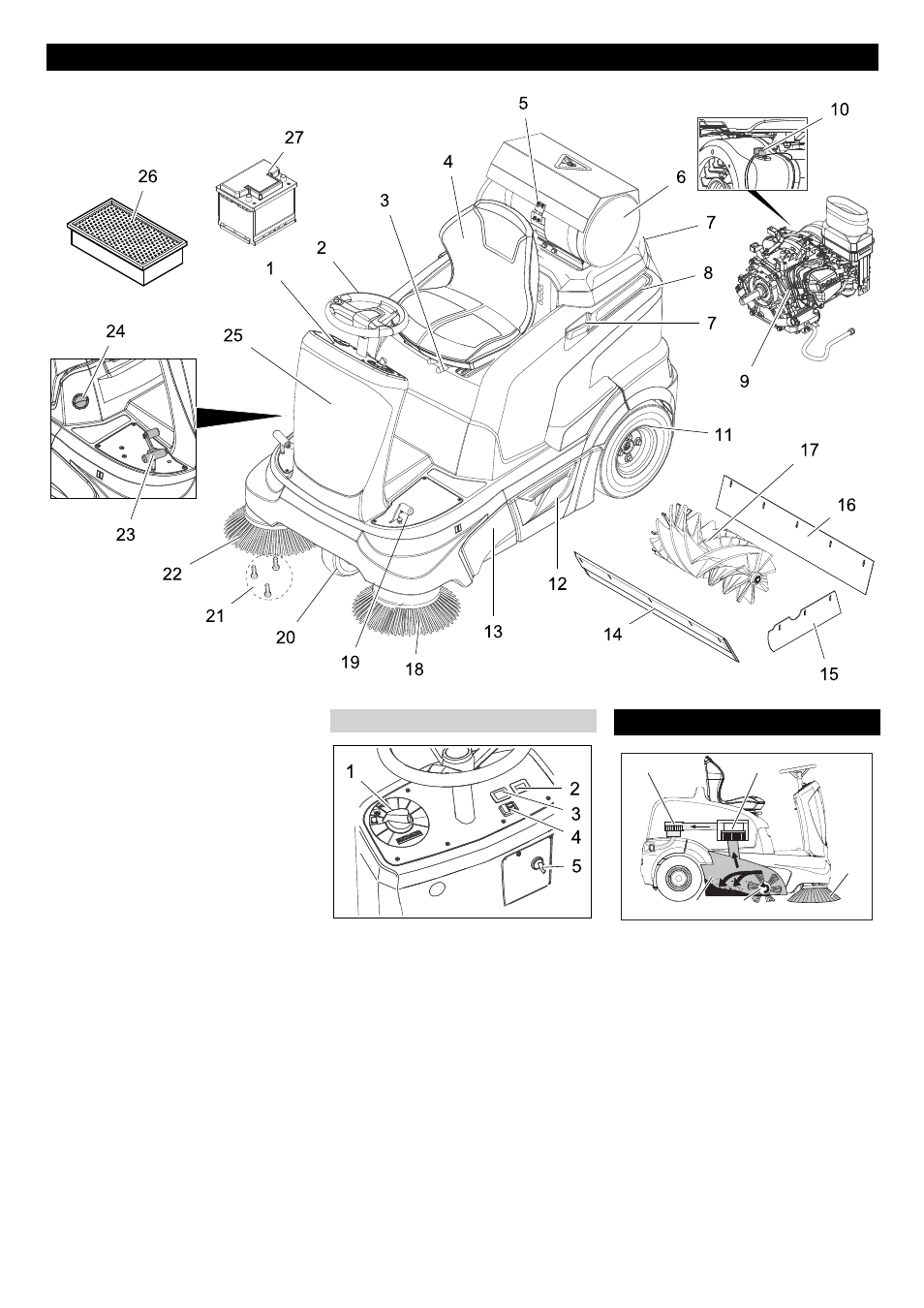

1 Bedienfeld
2 Lenkrad
3 Hebel Sitzverstellung
4 Sitz (mit Sitzkontaktschalter)
5 Halterung für Gasflasche
6 Gasflasche
7 Halteschiene für Homebase
8 Gerätehaube
9 Gasmotor
10 Stopp-Schalter
11 Hinterrad
12 Kehrgutbehälter (beidseitig)
13 Zugang Kehrwalze
14 Vordere Dichtleiste
15 Seitliche Dichtleiste
16 Hintere Dichtleiste
17 Kehrwalze
18 Linker Seitenbesen (Option)
19 Pedal Grobschmutzklappe heben/sen-
ken
20 Vorderrad
21 Befestigung des Seitenbesens
22 Rechter Seitenbesen
23 Fahrpedal
24 Nass-/Trockenklappe
25 Sicherungen (hinter Frontverkleidung)
26 Staubfilter (Flachfaltenfilter)
27 Wartungsfreie Batterie
1 Programmschalter
2 Betriebsstundenzähler
3 Nicht belegt
4 Hupe
5 Zündschlüssel Die Kehrmaschine arbeitet nach dem Über-
wurfprinzip.
– Die Seitenbesen (3) reinigen Ecken
und Kanten der Kehrfläche und beför-
dern das Kehrgut in die Bahn der Kehr-
walze.
– Die rotierende Kehrwalze (4) befördert
das Kehrgut direkt in den Kehrgutbe-
hälter (5).
– Der im Behälter aufgewirbelte Staub
wird über den Staubfilter (2) getrennt
und die gefilterte Reinluft durch das
Sauggebläse (1) abgesaugt.
– Die Reinigung des Staubfilters (2) er-
folgt automatisch.
Bedien- und Funktionselemente
Bedienfeld Funktion
1 2
3
5 4
