Stopfbuchsen-Typen
Die Montage der Stopfbuchsen umfasst drei Typen:
• Typ A
• Typ B
• Typ C
1
2
3
4
5
6
1.
Bypass-Leitung
2.
Packungsunterlegscheibe
3.
Lager
4.
Packungsbuchse
5.
Packungsringe
6.
Zweiteilige Stopfbuchsbrille

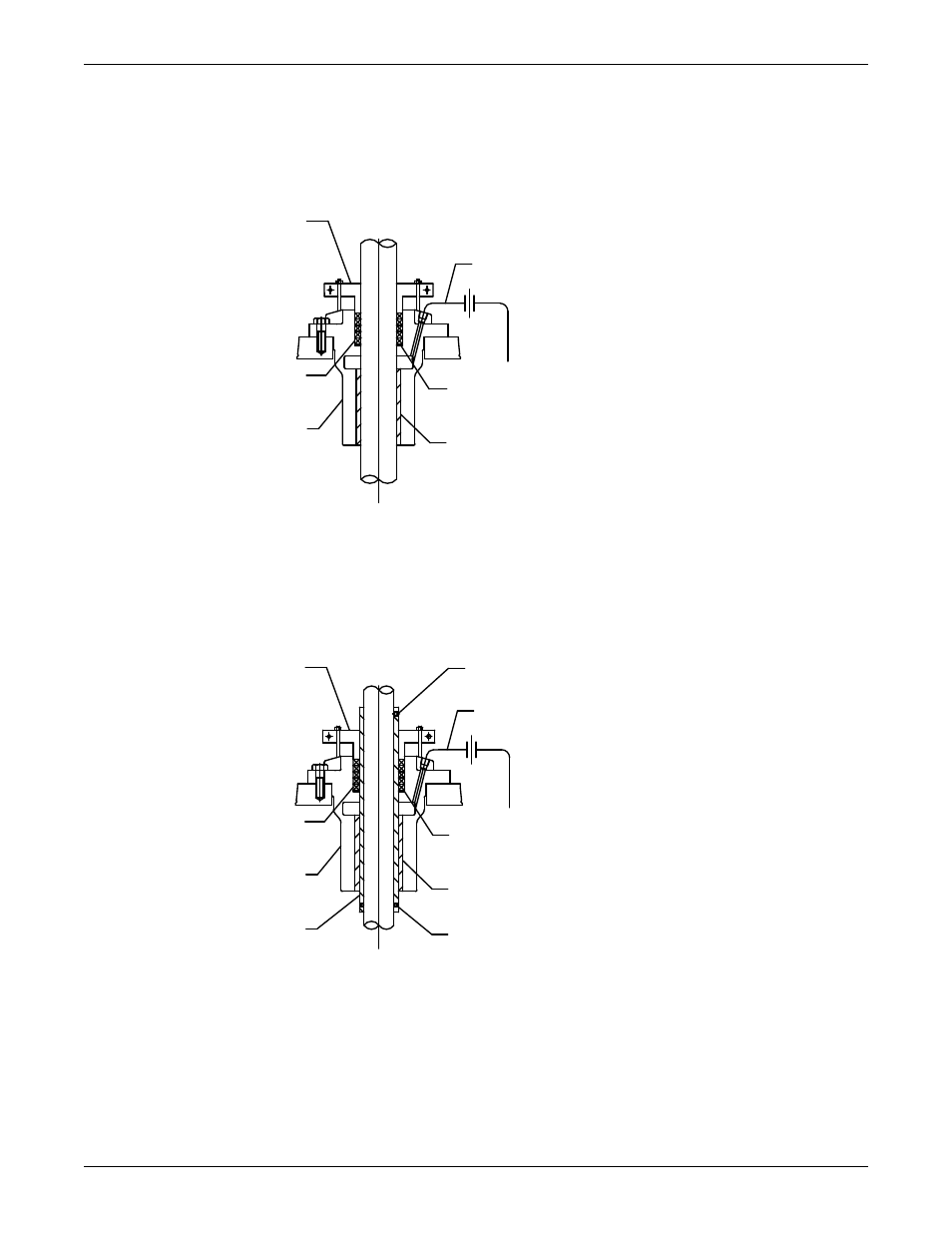

Abbildung 4: Stopfbuchse Typ A
1
2
3
4
5
6
7
8
9
(618) SPLIT
SET SCREW (774)
1.
Gewindestift
2.
Bypass-Leitung
3.
Packungsunterlegscheibe
4.
Lager
5.
O-Ring
6.
Hülse
7.
Packungsbuchse
8.
Packungsringe
9.
Zweiteilige Stopfbuchsbrille
Abbildung 5: Stopfbuchse Typ B
Installation (fortgesetzt)
