DRQD-6/ ... /12-...
Festo DRQD-6/ ... /12-... 0109a Deutsch
7
4

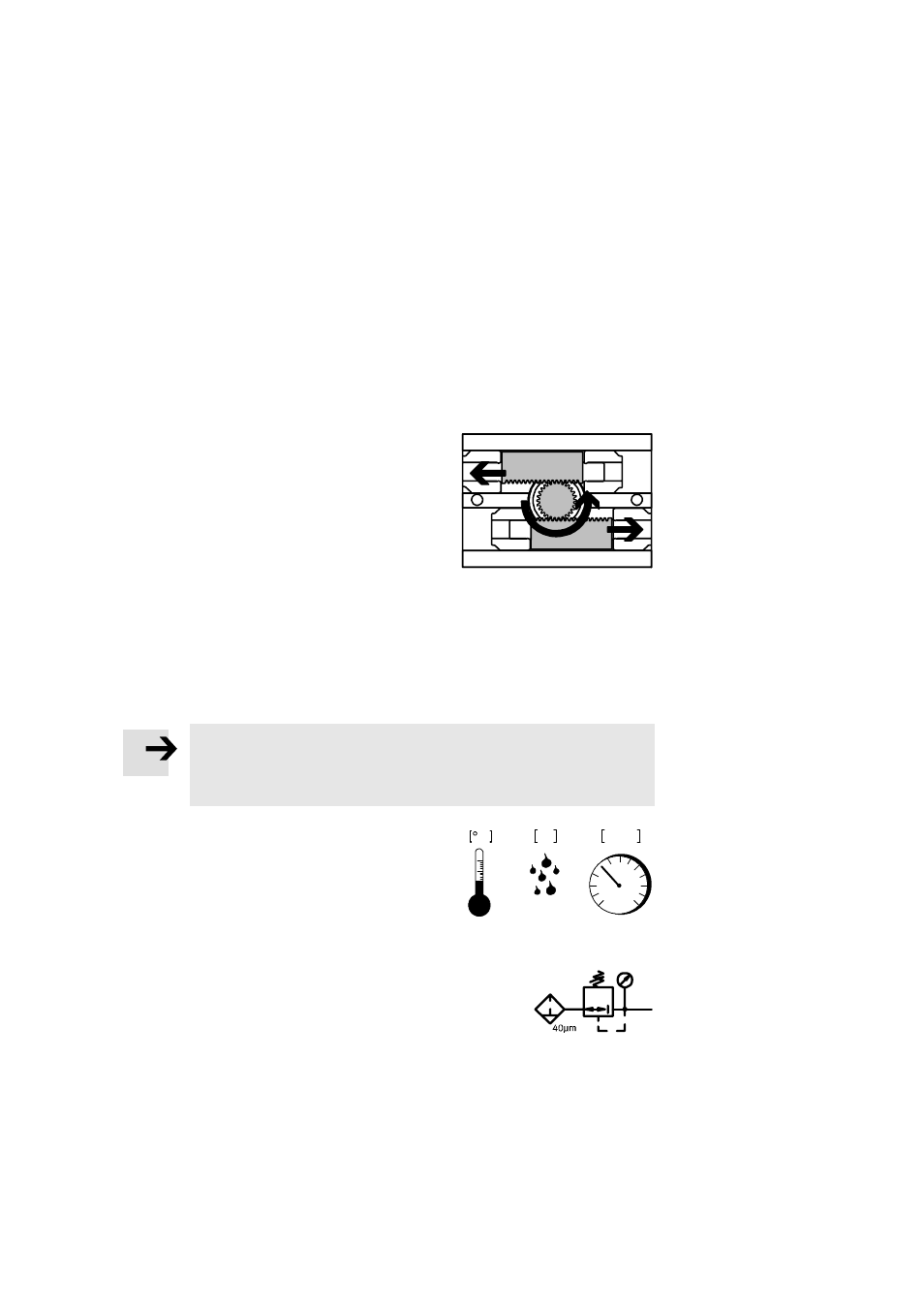

Funktion und Anwendung
Der
DRQD-... ist ein doppeltwirkender Dop-
pelkolben-Antrieb. Durch wechselseitige Be-
lüftung der Druckluftanschlüsse bewegen
sich zwei parallel angeordnete Kolben gegen-
läufig hin und her. Die Linearbewegung wird
über Ritzel in eine Drehbewegung der Ab-
triebswelle umgesetzt.
Die Endlagendämpfung erfolgt mit elastischen
Dämpfungselementen.
Der Drehantrieb DRQD-... wird bestimmungsgemäß zum Drehen von Nutzlasten
eingesetzt, die eine definierte Winkelbewegung (
≤ 180 °) ausführen müssen.
5
Voraussetzungen für den Produkteinsatz
Hinweis
Fehlfunktionen können durch unsachgemäße Handhabung entstehen.
S Beachten Sie die nachfolgenden Hinweise für den ordnungsgemäßen und
sicheren Einsatz des Produkts.
S Vergleichen Sie die angegebenen Grenz-
werte mit Ihrem aktuellen Einsatzfall.
Die zulässigen Grenzwerte, z. B. für
Drücke, Kräfte, Momente, Massen, Ge-
schwindigkeiten und Temperaturen dür-
fen nicht überschritten werden.
S Sorgen Sie für ordnungsgemäß aufberei-
tete Druckluft.
S Berücksichtigen Sie die vorherrschenden
Umgebungsbedingungen.
Bild 3
Bild 4
C
%
mbar
Bild 5
LF-... LR-...
