10

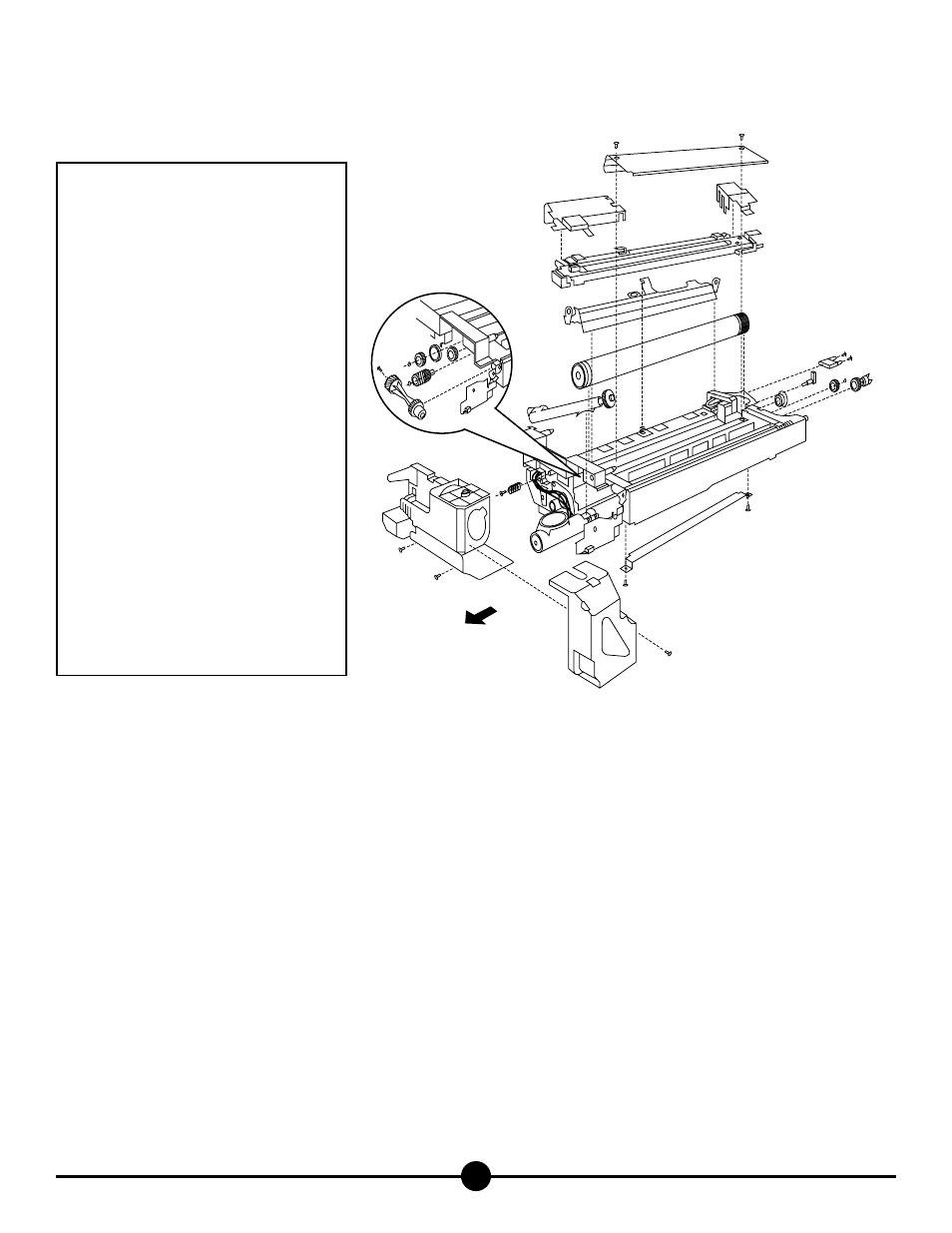

(A) Plaque du guidage du papier
(B) Couvercle de l'unité de développement
(C) Couvercles à ressort du faisceau
électrique de l'ensemble du corona
(D) Ensemble du corona de charge principal
(E) Ensemble d'alimentation en toner
(F) Couvercle avant/Porte-cartouche
(G) Raclette de nettoyage du tambour
(H) Ressort de pression principal
(I) Vis à épaulement et ressort avant
(J) Vis à épaulement et levier en
plastique arrière
(K) Tambour OPC
(L) Bague de retenue du tambour
(M) Tube de récupération du toner
(N) Fusible
(O) Pignon
(P) Mécanisme d'entraînement avant
(Q) Pignon du rouleau magnétique
(R) Pignon fou
(S) Collier avant de positionnement
de l'unité D.V.
(T) Pignon d'entraînement
(U) Collier arrière de positionnement
de l'unité D.V.
Instructions pour le reconditionnement des unités
de reproduction Minolta EP-1030/1030F/1031/1031F
A
B
C
D
N
E
F
G
J
K
L
M
O
P
Q
R
S
T
U
I
C
H
FRONT
Le kit de reconditionnement Katun contient
tambour OPC (1)
raclette de nettoyage du tambour (1)
colliers de positionnement de l'unité D.V. (2)
fusible (1)
développeur (1)
Préparation avant le démontage
1. Sortez l'unité de reproduction du photocopieur.
2. Sortez la cartouche de toner de l'unité de reproduction.
Nettoyage du dispositif de récupération des poussières de papier
3. Sortez la plaque de guidage du papier (A) par le dessous de l’appareil en retirant les deux vis. Ouvrez le couvercle du dispositif de récupération des
poussières de papier et dépoussiérez entièrement les surfaces.
4. Fermez le couvercle et remettez en place la plaque de guidage du papier retirée au point 3. REMARQUE : assurez-vous que la plaque de guidage est à
l'opposé du tambour OPC.
DEVANT
