13

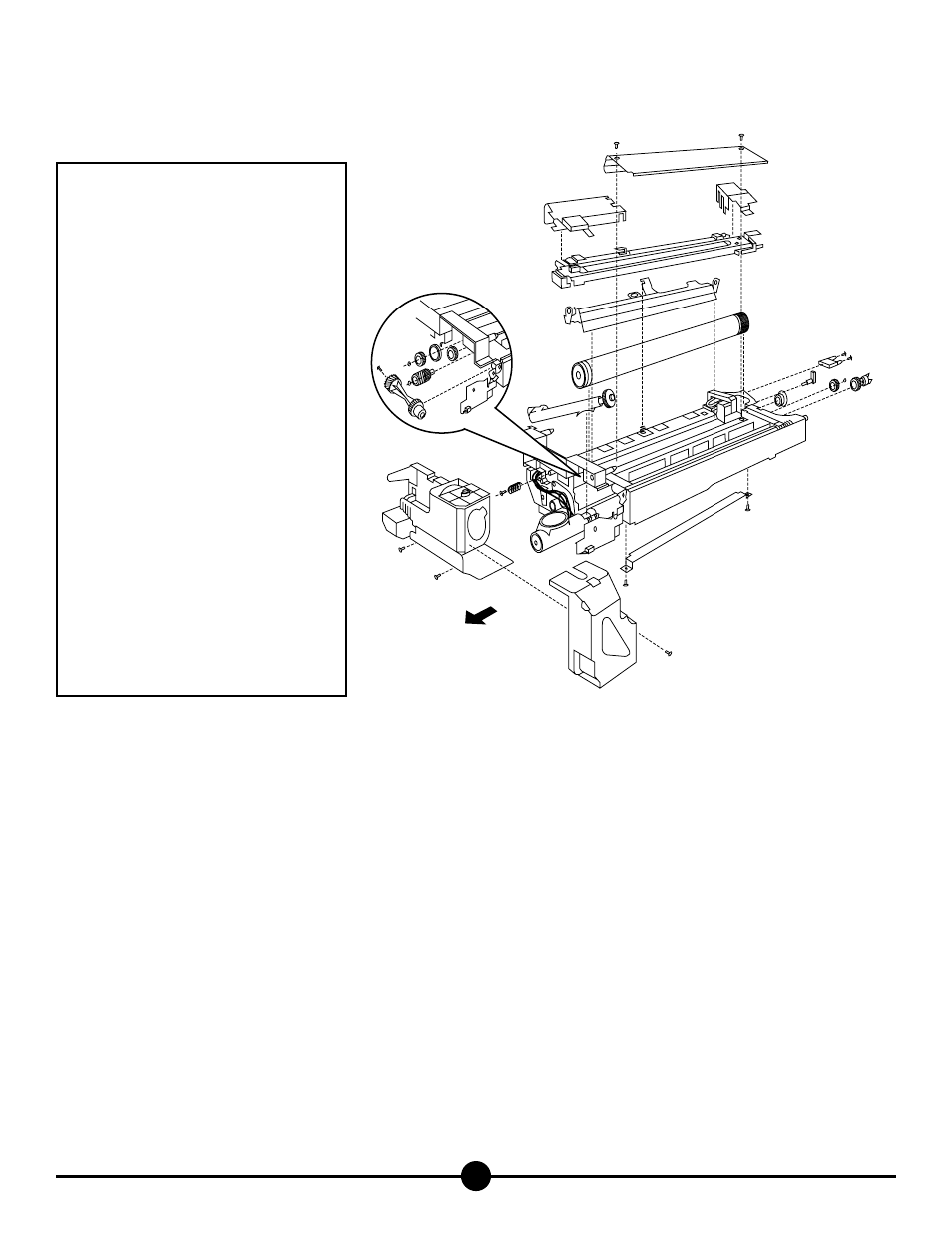

(A) Supporto guida per la carta
(B) Coperchio del gruppo sviluppo
(C) Coperchi a scatto del cablaggio
gruppo corona di carica
(D) Gruppo di corona di carica
(E) Gruppo aggiunta toner
(F) Coperchio anteriore/supporto cartuccia
(G) Lama di pulizia tamburo
(H) Molla di pressione della lama di pulizia
tamburo
(I) Vite e molla del fianchetto anteriore
(J) Vite e leva di plastica del fianchetto
posteriore
(K) Tamburo OPC
(L) Boccola di fissaggio tamburo
(M) Tubo di riciclo toner
(N) Fusibile
(O) Ingranaggio a bilanciere
(P) Ingranaggio di azionamento anteriore
(Q) Ingranaggio del rullo magnetico
(R) Ingranaggio intermedio
(S) Anello spaziatore anteriore del gruppo
di sviluppo
(T) Ingranaggio dell'accoppiatore
(U) Anello spaziatore posteriore del
gruppo di sviluppo
Istruzioni per la rigenerazione dell'unità immagine
Minolta EP-1030/1030F/1031/1031F
A
B
C
D
N
E
F
G
J
K
L
M
O
P
Q
R
S
T U
I
C
H
FRONT
Contenuto del kit di rigenerazione Katun
Tamburo OPC (1)
Lama di pulizia tamburo (1)
Anelli di spaziatura developer (2)
Fusibile (1)
Starter (1)
Preparazione dello smontaggio
1. Rimuovere l'unità immagine dalla copiatrice.
2. Rimuovere la cartuccia del toner dall'unità immagine.
Pulizia del gruppo di raccolta della polvere di carta
3. Rimuovere il supporto guida per la carta (A) dalla parte inferiore dell'unità, svitando le due viti. Aprire il coperchio del gruppo per la raccolta della
polvere di carta e pulire a fondo l'area.
4. Chiudere il coperchio del gruppo per la raccolta della polvere della carta e reinstallare il supporto guida per la carta, rimosso nella fase
3. NOTA: accertarsi che il supporto guida per la carta sia posizionato lontano dal tamburo OPC.
PARTE ANTERIORE
