Seite 7: Zerlegen
7

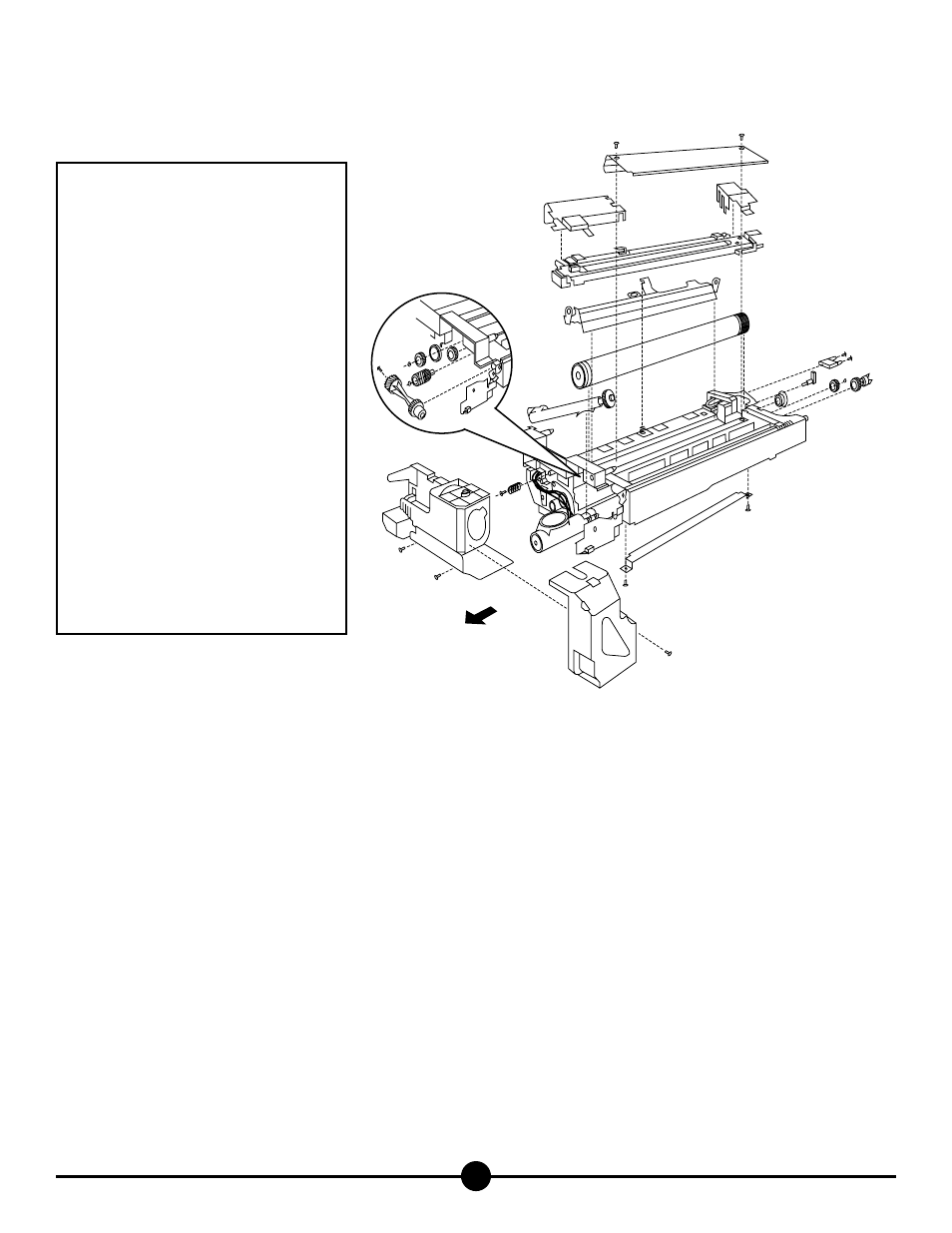

(A) Papierführungsschiene
(B) Starterabdeckung
(C) Schnappdeckel des Kabelsatzes
der Coronaeinheit
(D) Hauptladungs-Coronaeinheit
(E) Abdeckung-Tonerzufuhreinheit
(F) Toner-Hopper
(G) Trommelwischer
(H) Hauptdruckfeder
(I) Vordere Ansatzschraube und Feder
(J) Hintere Ansatzschraube und
Plastikhebel
(K) OPC-Trommel
(L) Trommelarretierungsbuchse
(M) Tonerrecyclingröhre
(N) Sicherung
(O) Doppelzahnrad
(P) Frontantriebszahnrad
(Q) Magnetwalzenzahnrad
(R) Zahnrad
(S) Vordere Magnetwalzen–Distanz-Buchse
(T) Kupplungszahnrad
(U) Hintere Magnetwalzen–Distanz-Buchse
Anleitung zur Grunderneuerung für Trommeleinheiten
der Modellreihen EP-1030/1030F/1031/1031F von Minolta
A
B
C
D
N
E
F
G
J
K
L
M
O
P
Q
R
S
T
U
I
C
H
FRONT
Inhalt des Katun-Grunderneuerungskits
OPC-Trommel (1)
Trommelwischer (1)
Magnetwalzen–Distanz-Buchse (2)
Sicherung (1)
Starter (1)
Vorbereitungen für das Zerlegen
1.
Nehmen Sie die Trommeleinheit aus dem Kopierer.
2.
Nehmen Sie die Tonerkartusche aus der Trommeleinheit.
Reinigen Sie die Papierstaubauffangeinheit
3.
Entfernen Sie die Papierführungsschiene (A) von der Unterseite der Einheit, indem Sie zwei Schrauben entfernen. Öffnen Sie den Deckel der
Papierstaubauffangeinheit und entfernen Sie gründlich den ganzen Staub aus diesem Bereich.
4.
Schließen Sie den Deckel der Papierstaubauffangeinheit und befestigen Sie die in Schritt 3 entfernte Papierführungsschiene. HINWEIS:
Vergewissern Sie sich, dass die Papierführungsschiene von der OPC-Trommel entfernt plaziert ist.
Zerlegen
5.
Nehmen Sie die Starterabdeckung (B) ab, indem Sie zwei Schrauben entfernen und sie dann nach oben heben. Entsorgen Sie den verbrauchten
Starter/Toner ordnungsgemäß.
VORDERSEITE
