4

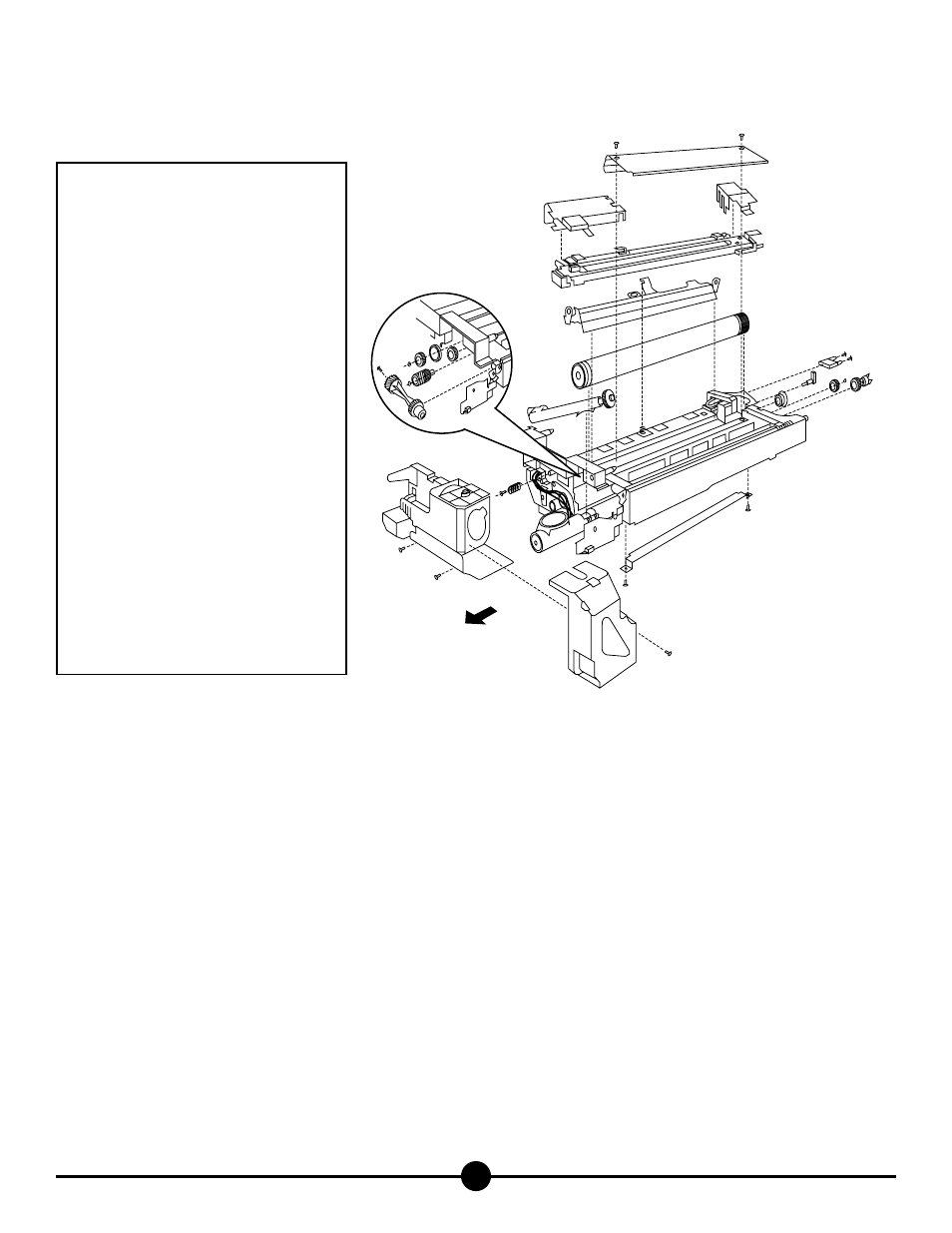

(A) Placa guía de papel
(B) Tapa de la unidad del tóner
de repuesto
(C) Tapas a presión del arnés de hilo
del conjunto de la corona
(D) Conjunto de la corona de
carga principal
(E) Unidad para agregar tóner
(F) Tapa delantera/portacartucho
(G) Lámina de limpieza del tambor
(H) Muelle de presión principal
(I) Tornillo y resorte del reborde izquierdo
(J) Tornillo y palanca de plástico
del reborde derecho
(K) Tambor OPC
(L) Manguito de retención del tambor
(M) Tubo de reciclaje de tóner
(N) Fusible
(O) Engranaje en forma de barra cónica
(P) Engranaje de accionamiento delantero
(Q) Engranaje del rodillo magnético
(R) Engranaje intermedio
(S) Anillo separador delantero
(T) Engranaje de conexión
(U) Anillo separador posterior
Instrucciones de reconstrucción para la unidad de reproducción
de imágenes Minolta EP-1030/1030F/1031/1031F
A
B
C
D
N
E
F
G
J
K
L
M
O
P
Q
R
S
T U
I
C
H
FRONT
Contenido del kit de reconstrucción de Katun
Tambor OPC (1)
Lámina de limpieza del tambor (1)
Anillos separadores (2)
Fusible (1)
Tóner de repuesto (1)
Preparación para el desmontaje
1. Retire la unidad de imagen de la copiadora.
2. Retire el cartucho de tóner de la unidad de imagen.
Limpieza de la unidad de captación de pelusa del papel
3. Extraiga los dos tornillos de la placa guía de papel (A) de la parte inferior de la unidad y retire la placa. Abra la tapa de la unidad de captación de
pelusa de papel y elimine completamente todos los residuos de papel.
4. Cierre la tapa de la unidad de captación de pelusa de papel y vuelva a instalar la placa guía de papel que retiró en el paso 3. NOTA: Asegúrese de que
la placa guía de papel esté colocada en posición opuesta al tambor OPC.
PARTE DELANTERA
