Seite 30
30
Gebrauchsanweisung V 1.4, RevE – 03/2013
4. Erste Inbetriebnahme
Wechsel des Klipps
• Der Bügel (4) des Probenkorbes kann nach der
Montage des Klipps nicht entfernt werden, da dieser
ansonsten verbogen wird.
• Zum Entfernen oder Tausch eines Klipps müssen alle
im Korb befindlichen Teile (wie z.B. Spiraleinsatz und
Trennwände) aus dem Korb entnommen werden.
• Geeignetes Werkzeug (Schraubendreher 5,
Abb. 12
).
5
4
Abb. 12
Einmal verbogene Klipps dürfen nicht mehr
verwendet werden und müssen entsorgt wer-
den. Montieren Sie in diesem Fall einen neuen
Klipp aus dem Standardlieferumfang.

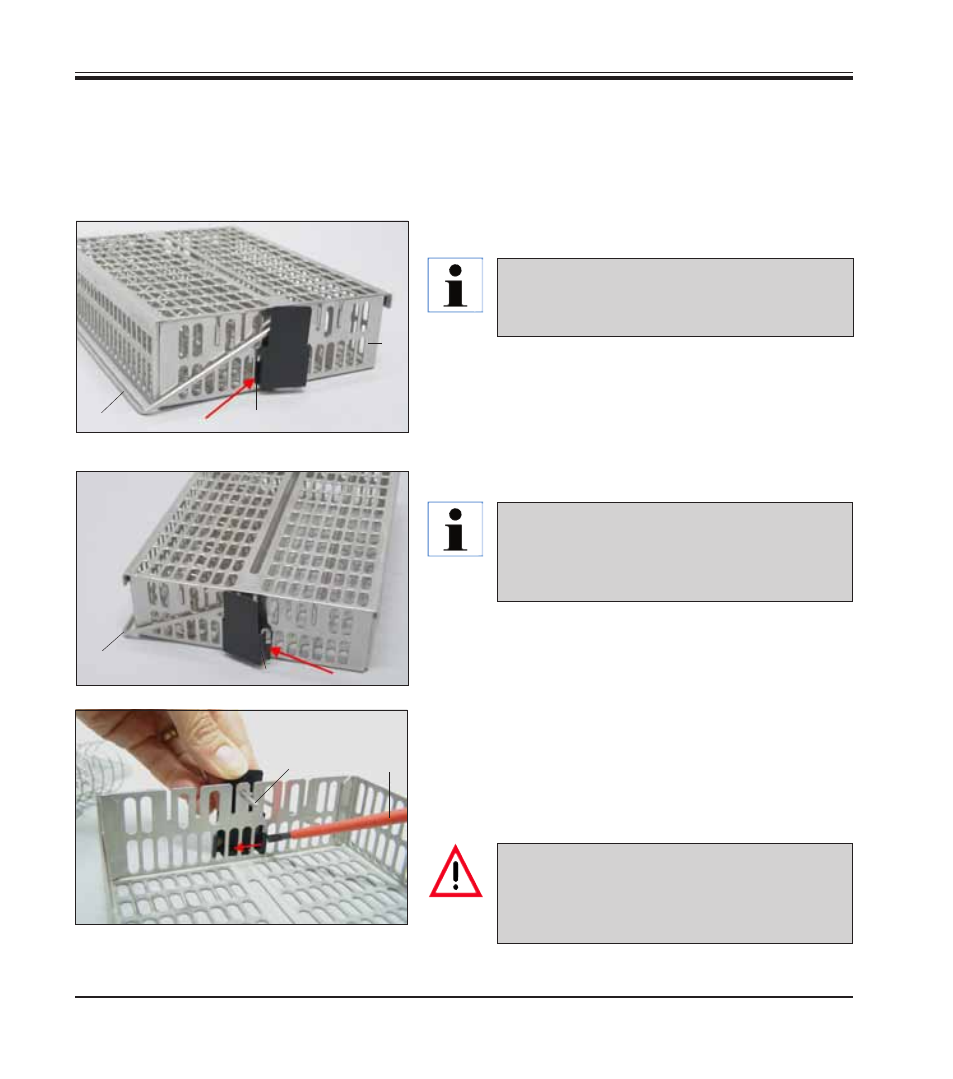

Der Anti-Reflektions-Klipp (Bestell-Nr. 14 0476 44135) dient dazu, vom Kassettenkorb (3, Bestell-
Nr. 14 0476 34193) möglicherweise ausgehenden Reflektionen, die den Levelsensor in der Retorte
beeinflussen und damit Fehlfunktionen auslösen könnten, zu verhindern.
Abb. 10
Abb. 11
Montage des Klipps
1
2b
2a
1
3
4
4
• Die linke Lasche (2a) des Anti-Reflektions-Klipps (1) in
das 7. Loch (von links) der unteren ovalen Öffnungen
einstecken (
Abb. 10
).
• Die rechte Lasche (
Abb. 11
, 2b) mit leichtem Druck
in das 7. Loch (von rechts) einrasten lassen.
Die Anti-Reflektions-Klipps sind zur Montage
auf den Kassettenkorb vorgesehen, um Reflek-
tionen des Levelsensors zu vermeiden.
Beim Einsetzen bzw. Entnehmen der Metall-
körbe in/aus der Retorte stets vorsichtig vor-
gehen, um ein Verhaken oder Berühren der
Retortenwand zu vermeiden.
4.5 Anti Reflektions-Klipp – Funktion
