10. Schließen Sie die Gleichstromkabel wieder an.
11. Setzen Sie das CD/DVD-Laufwerk wieder ein.
12. Schließen Sie das Netzkabel an die Steckdose an.
13. Bringen Sie die Computerabdeckung wieder an .

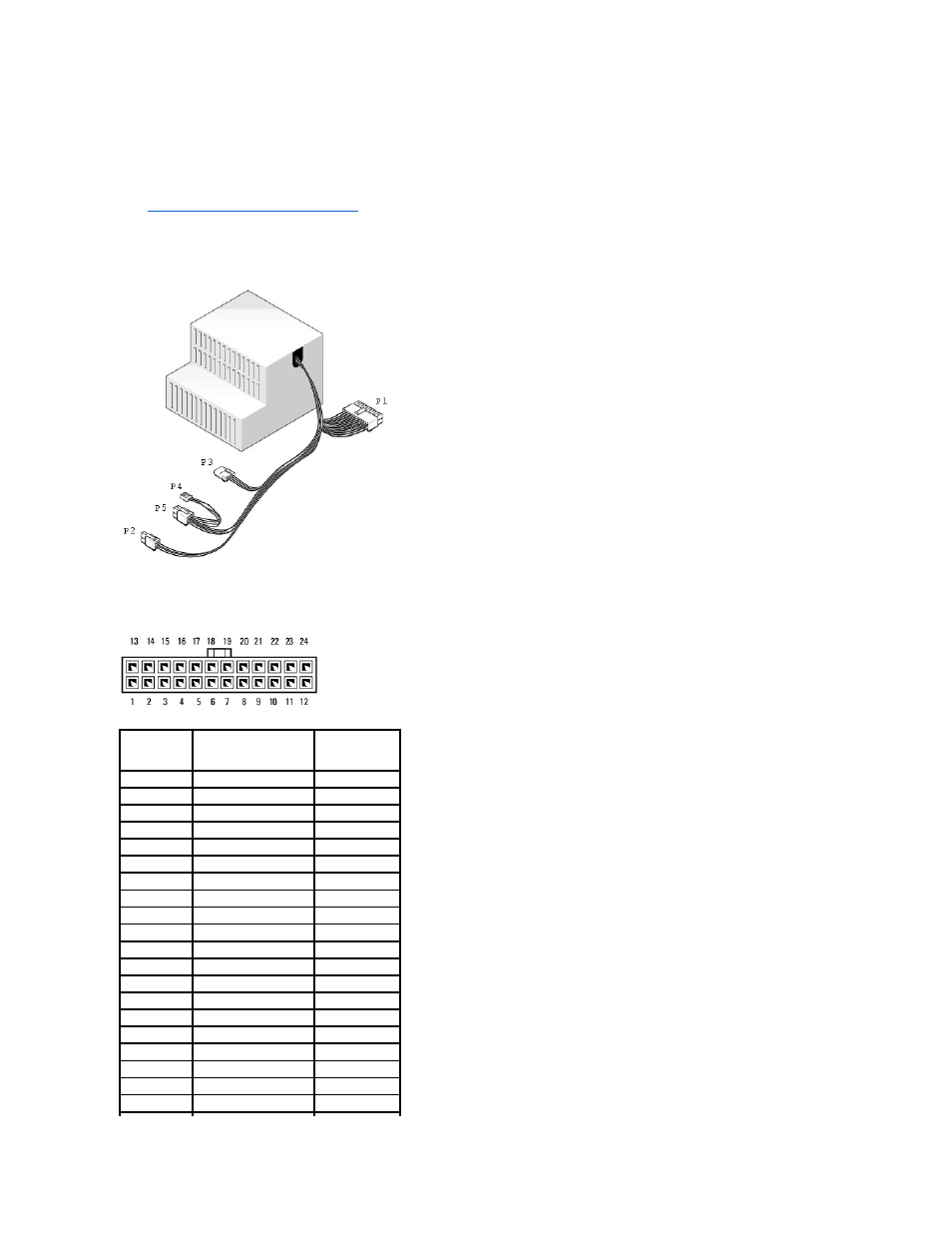

Gleichstromanschlüsse
Gleichstromanschluss P1
Pin-Nummer Signalname 18-AWG-Draht
1 +3,3 V Gleichspannung Orange
2 +3,3 V Gleichspannung Orange
3 GND Schwarz
4 +5 V Gleichspannung Rot
5 GND Schwarz
6 +5 V Gleichspannung Rot
7 GND Schwarz
8 PS_PWROK* Grau
9 P5AUX Violett
10 +12 V Gleichspannung Weiß
11 +12 V Gleichspannung Weiß
12 +3,3 V Gleichspannung Orange
13 +3,3 V Gleichspannung Orange
14 -12 V Gleichspannung Blau
15 GND Schwarz
16 PWR_PS_ON* Grün
17 GND Schwarz
18 GND Schwarz
19 GND Schwarz
20 NC N/C
