MONTERING AF DATALINK MODULET
Monter DataLink modulet i førerhuset så adgang til datakortindgangen er let tilgængelig.
Det skal sikres, at mellemkablerne kan nå frem til både LH 5000 og LH DGPS modulet.

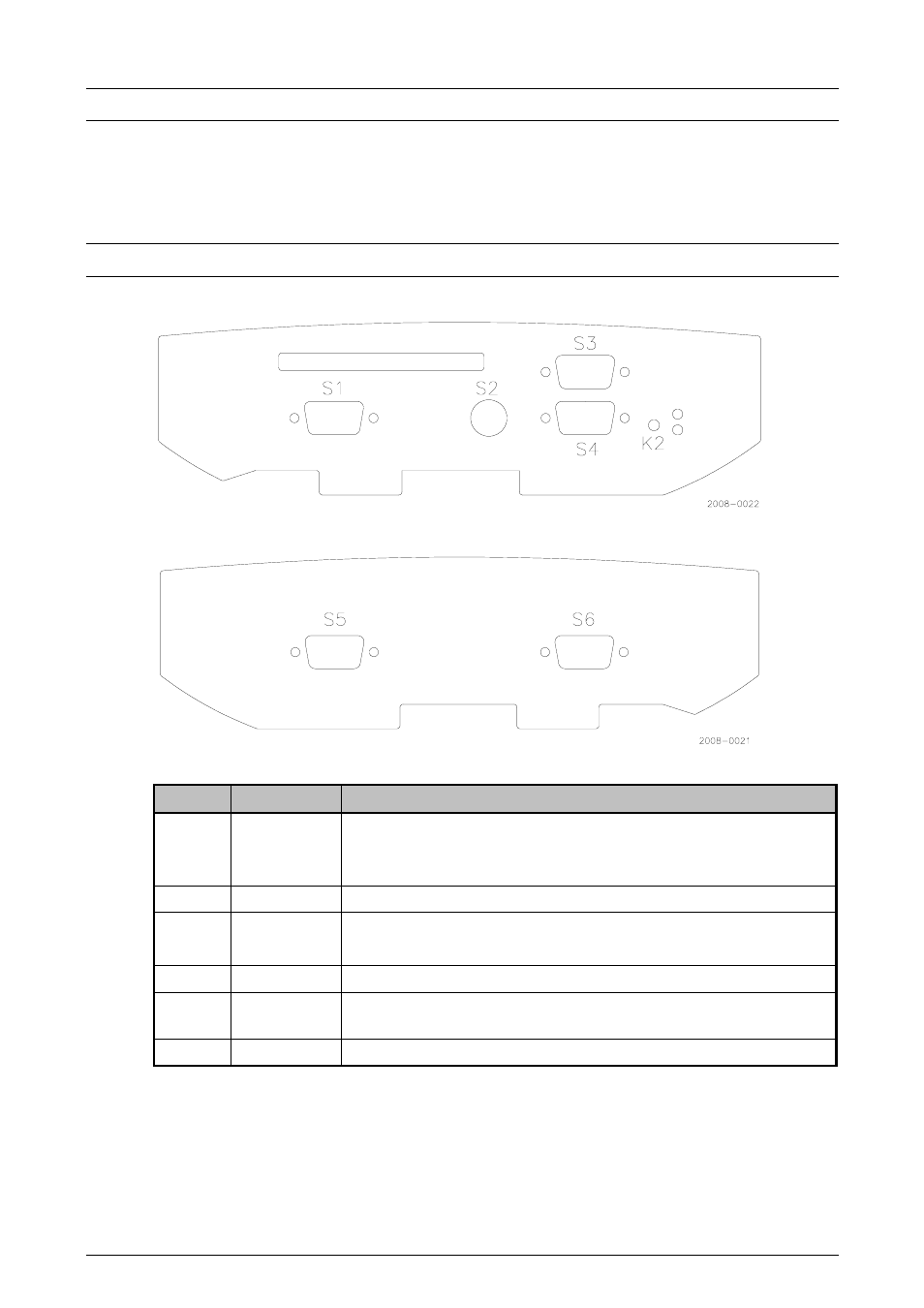

TILSLUTNING
Stik Nr. Beskrivelse Tilsluttes
S1
LH 5000
LH 5000 system A stik.
Hvis system A stikket bruges af andre udstyr f.eks. LH printer,
skal mellemkabel til system A stik (LH nr. 197-130) anvendes.
S2
Keyboard
Evt. tilslutning til tastatur (bruges i service øjemed).
Brun = +12V Blå
=
0V
S3 Power
Bemærk! Ikke standard LH Agro farve!
S4
VGA
Evt. VGA-skærm tilslutning (bruges i service øjemed).
S5 GPS-Power
Strømforsyningsstik til LH DGPS modul. (bruges kun til moduler
der sættes sammen med DataLink modulet.
S6
GPS in
DGPS-stik til LH DGPS modul.
Vær sikker på, at alle forbindelser er skruet fast.
