LH A

GRO

7

MONTERING AV DATALINKMODUL

Montera DataLinken i förarehytten så att datakort-ingången blir lättåtkomlig. Kontrollera att
mellankablarna kan nå fram till både LH 5000 och DGPS-mottagaren.

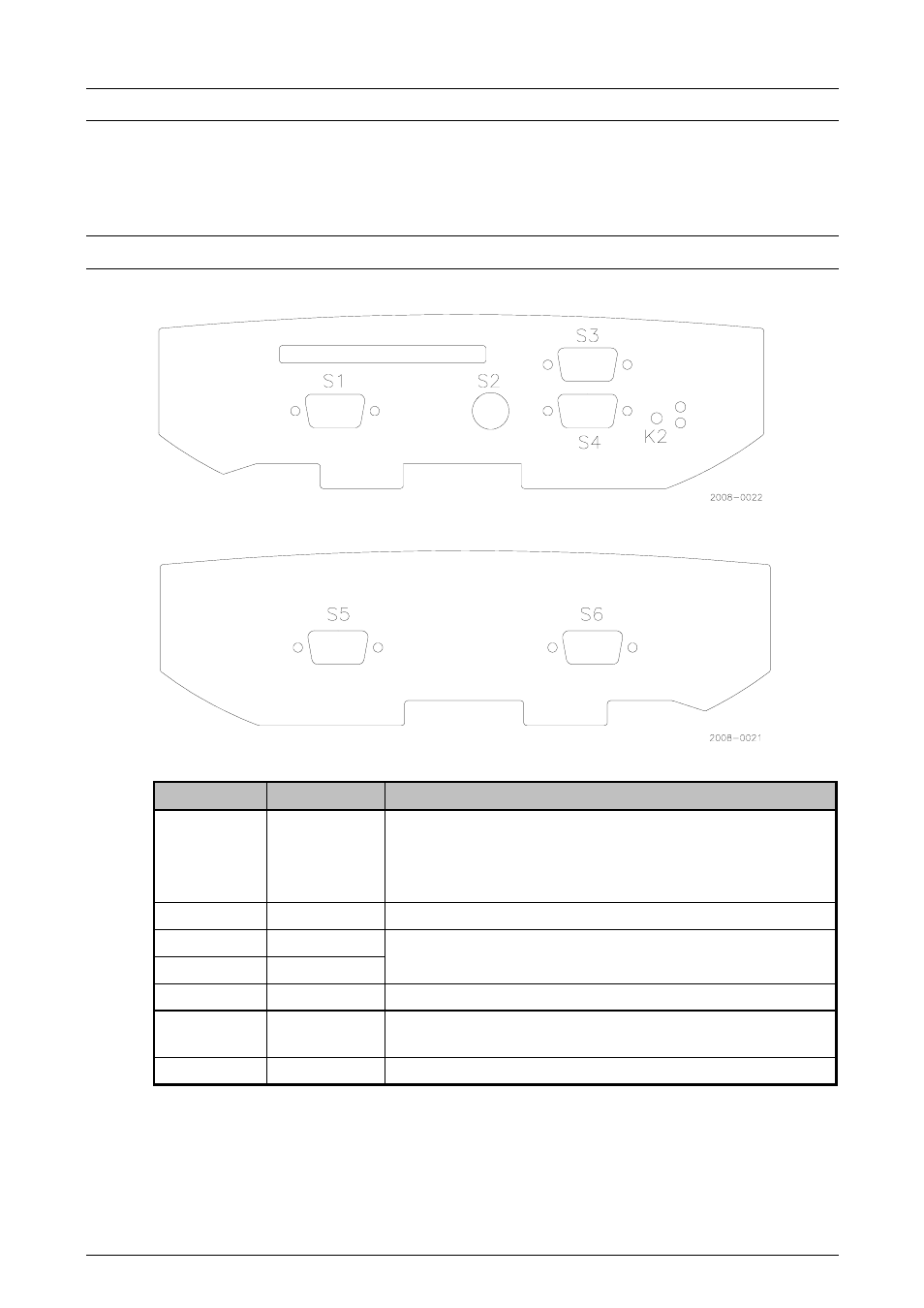

ANSLUTNINGAR

Kontakt Nr. Beskrivning Ansluts

S1

LH 5000

LH 5000 system A uttag.
Om LH 5000:s A uttag används till annat, t.ex. printer eller
sprutstyrning, skall förgreningskabel 12-197-130
användas.

S2

Keyboard

Anslutning till tastatur (används bl.a. vid service).

S3 Power Brun = +12V Blå

=

0V

Obs! Ej standard LH Agro färger !

S4

VGA

VGA-skärm anslutning (används bl.a. vid service).

S5 GPS-Power

Eluttag till LH DGPS modul. (används endast till moduler
som skall arbeta med DataLink modulen.

S6

GPS in

DGPS-uttag till LH DGPS modul.

Se till att alla förbindelser är väl iskruvade.
