MONTAGE DES DATALINK-MODULS
Der DataLink-Modul ist in der Fahrerkabine zu montieren, und zwar der
Datenkarteeingang muß leicht zugänglich sein.
Es soll beachtet werden, daß die Zwischenkabel sowohl zu LH 5000 als auch zu DGPS-
Modul reichen können.

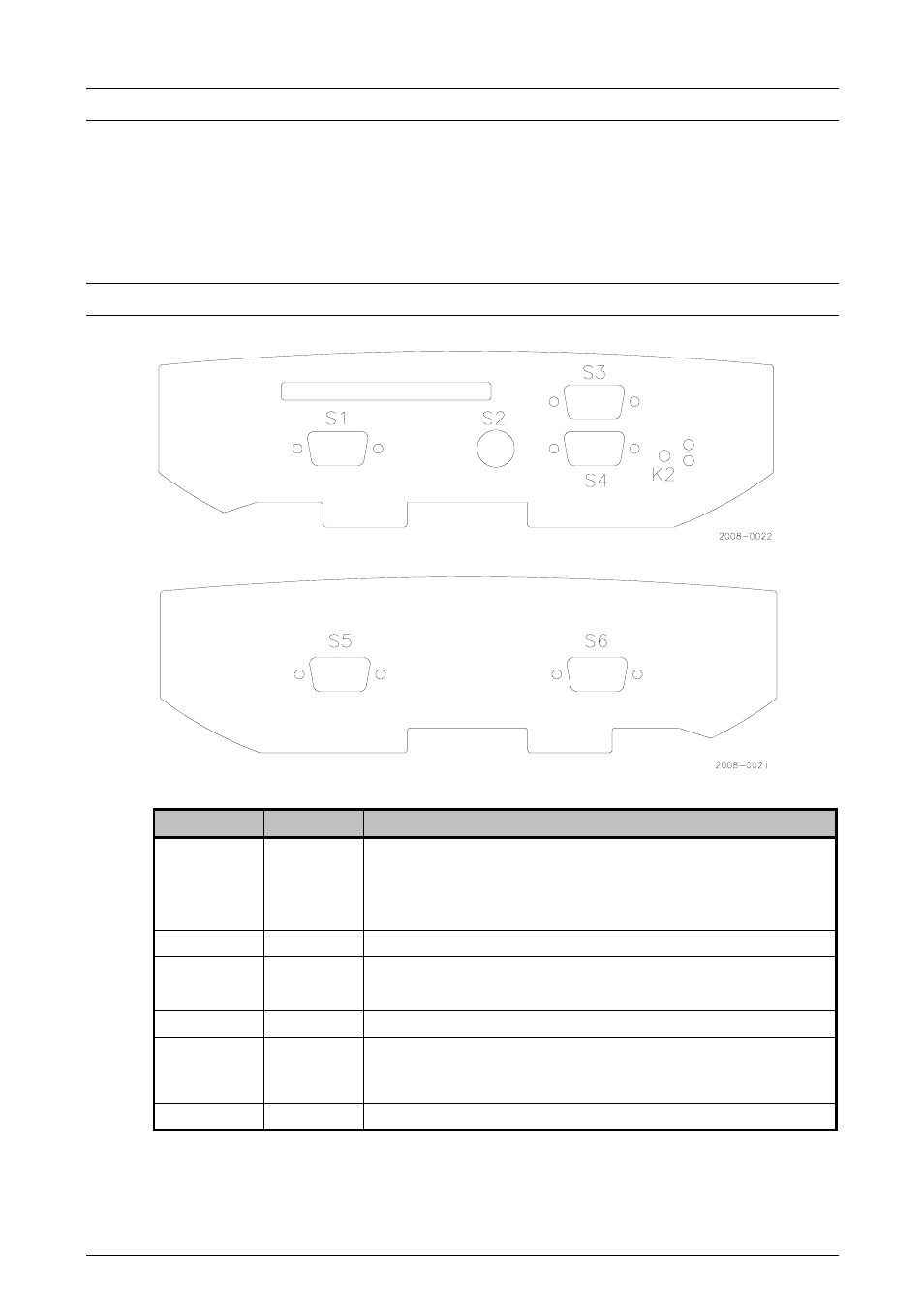

ANSCHLUSS
Stecker Nr. Beschreib. Anschluß zu
S1
LH 5000
LH 5000 System A Stecker.
Wenn der System A Stecker von anderer Ausrüstungen
verwendet wird, z.B. LH Drucker, soll das Zwischenkabel
zum System A Stecker (LH Nr. 197-130) verwendet werden.
S2
Tastatur
Evtl. Anschluß zu Tastatur (für Servicezweck).
Braun = +12V Blau
=
0V
S3 Strom
Achtung! Nicht Standard LH Agro Farbe!
S4
VGA
Evtl. VGA-Schirmanschluß (für Servicezweck).
S5 GPS-Strom
Stromversorgungsstecker zu LH DGPS Modul. (Nur für
Module, die zusammen mit dem DataLink Modul verwendet
werden).
S6
GPS in
DGPS-Stecker zu LH DGPS Modul.
Es sollte unbedingt geprüft werden, daß alle Anschlüße festgeschraubt sind.
