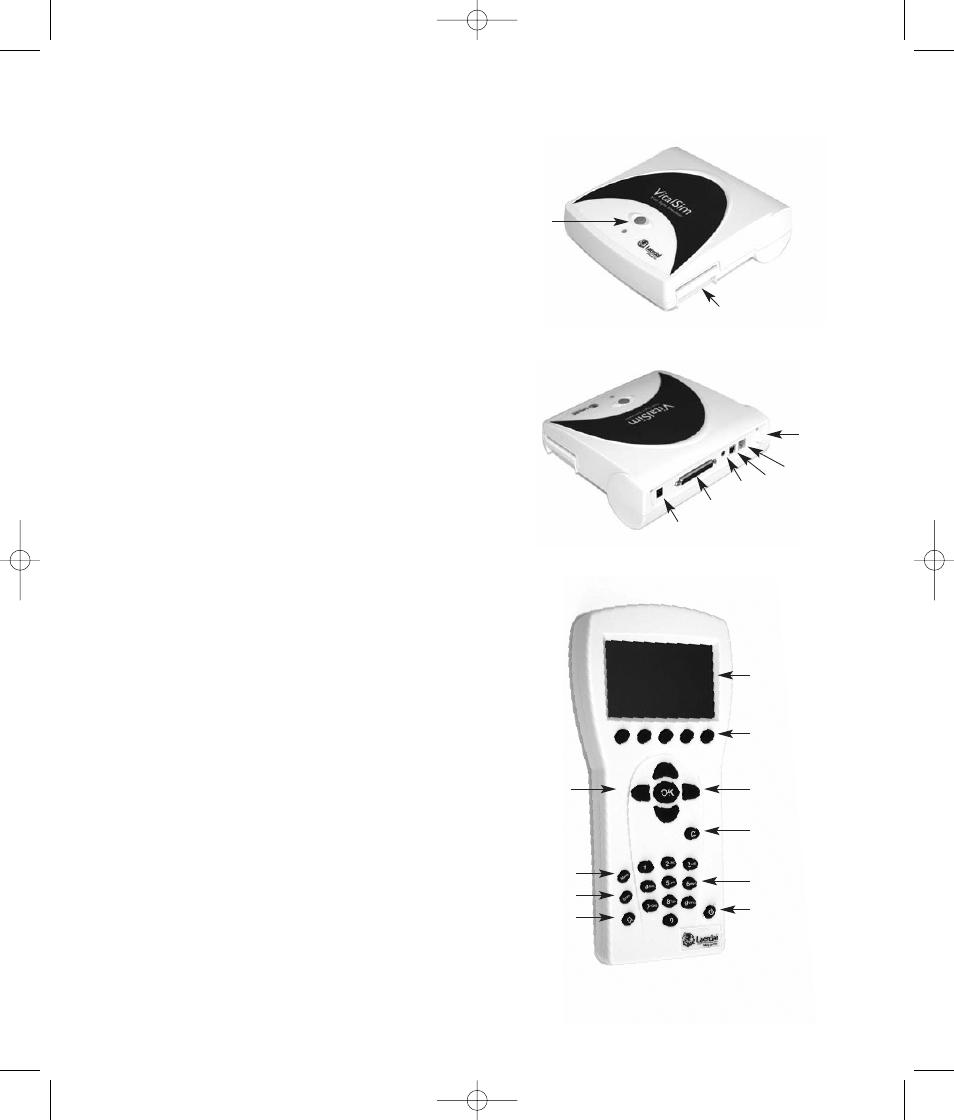

Opis połączeń i przycisków urządzenia
A Przycisk Wł/Wył i wskaźnik świetlny zasilania:
Przyciśnij jeden raz w celu włączenia urządzenia.
Wciśnij przycisk powtórnie w celu wyłączenia go.
Wskaźnik diodowy świeci na zielono światłem ciągłym, jeśli
urządzenie bazowe posiada kontakt radiowy z pilotem. Przy braku
kontaktu z pilotem wskaźnik miga na zielono. Jeśli należy wymienić
baterie wskaźnik miga na przemian na zielono i pomarańczowo.
B Gniazdo zasilania prądem stałym DC: Używane w przypadku
stacjonarnego ćwiczenia i w celu ograniczenia zużycia baterii.
C Podłączenie manekina: Służy do podłączenia urządzenia bazowego
z manekinem.
D Wejście mikrofonu: Złącze do podłączenia zewnętrznego
mikrofonu. Możliwe jest podłączenie występujących w sprzedaży
mikrofonów bezprzewodowych.
E Port USB: Służy do podłączenia urządzenia z komputerem PC.
Używany jest do transmisji scenariuszy i zarejestrowanych sesji.
F Złącze do podłączenia pilota: Używane do podłączenia kablowego
z pilotem. Komunikacja radiowa staje się nieaktywna, gdy urządzenia
są połączone za pomocą kabla.
G Złącze do podłączenia ciśnienia krwi: Służy do podłączenia drenu
do mierzenia ciśnienia z mankietu.
H Pakiet baterii: Zawiera 6 wymienialnych baterii typu R 14.
I
Wyświetlacz LCD: Wyświetla status i informacje dotyczące obsługi.
J
Klawisze szybkiego dostępu: Klawisze funkcyjne. Funkcja każdego
przycisku jest oznaczona na wyświetlaczu powyżej danego klawisza.
K Klawisze nawigacyjne: Służą do przeglądania i wyboru funkcji na
wyświetlaczu.
L Klawisz zatwierdzenia / wyboru OK: Służy do aktywacji wybranej
funkcji.
M Klawisz Anuluj / Powrót: Powrót z wybranego poziomu menu bez
żadnych zmian.
N Klawisze numeryczne: Używa się tych klawiszy do wprowadzenia
danych numerycznych lub wyboru numerowanych parametrów.
Mogą być także używane jako klawisze alfanumeryczne do
wprowadzania nazw zbiorów i zdarzeń.
O Menu/Setup: Klawisz wejście do menu Ustawienia
P Scenariusz: Klawisz startu scenariusza.
Q Duże litery: Po przyciśnięciu można wprowadzać duże litery.
R Klawisz Wł/Wył: Wcisnąć raz do włączenia urządzenia.
Wcisnąć ponownie do wyłączenia.
Q
P
O
J
K
L
M
N
R
I
H
G
B
C
D E
F
A
