14
SNAXO – Anschlüsse
Netzteil HiCap oder
FlatCap
Netzteil HiCap oder
FlatCap
Netzteil HiCap oder
FlatCap
Bass 2
Bass
Bass 1
Mitten
Mitten-/Tiefton
BMR
Hochton
Hochton

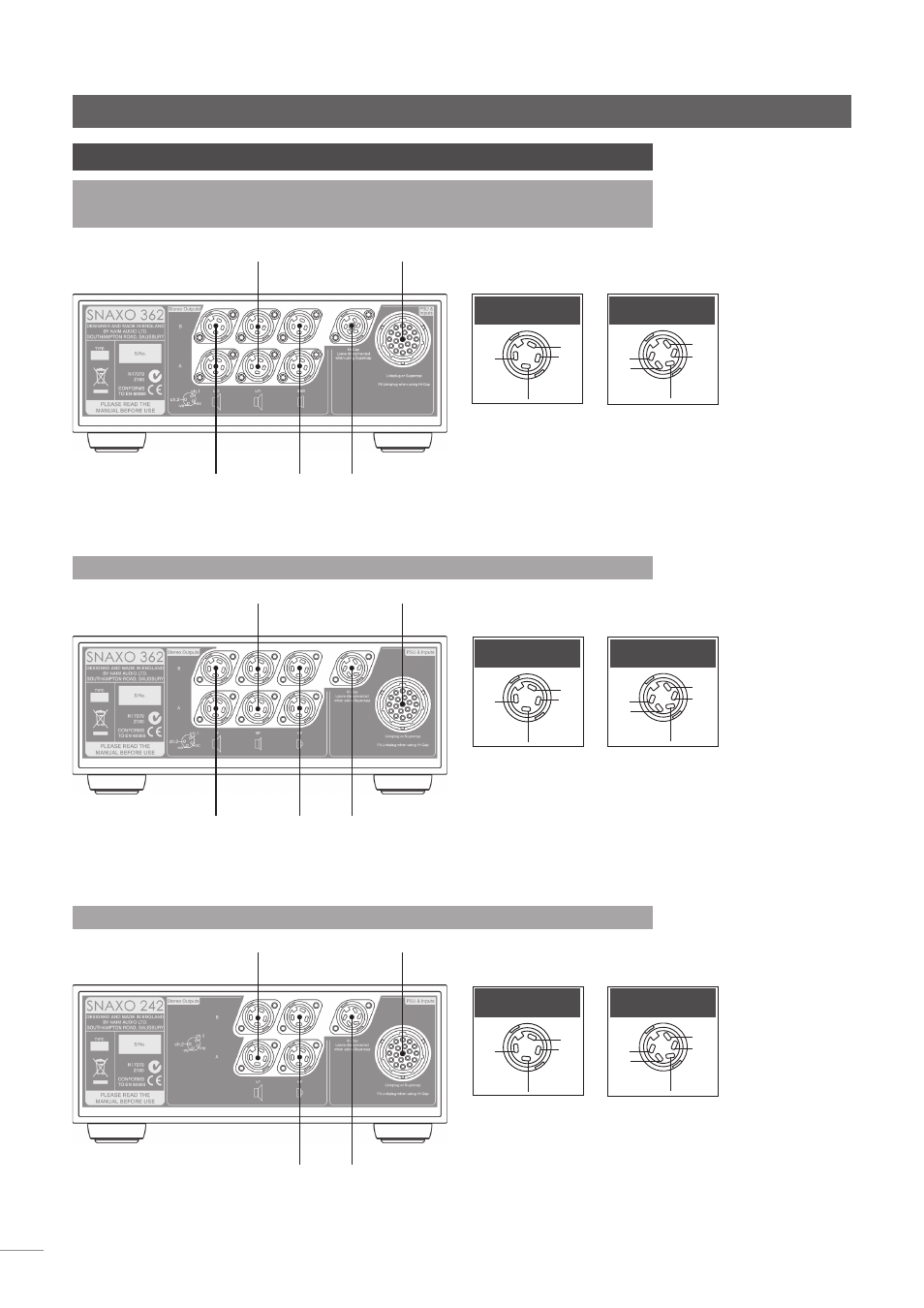

4 SNAXO – Anschlüsse
4.1 SNAXO 362BMR
(nur Ovator S-800,Ovator S-600 und S-400) – Rückseite
Netzteil
SuperCap
Netzteil Super-
Cap
Netzteil Super-
Cap
4.2 SNAXO 362 – Rückseite
4.3 SNAXO 242 – Rückseite
4.1.1 Lautsprecheranschlüsse
SNAXO-Ausgang Chassis Ovator S-800/S-600/S-400
LF1 oberer Tieftöner
LF2 unterer Tieftöner
BMR BMR-Chassis
4.2.1 Lautsprecheranschlüsse
SNAXO-Ausgang Chassis
LF Tieftöner
MF Mittentöner
HF Hochtöner
4.3.1 Lautsprecheranschlüsse
SNAXO-Ausgang Chassis
LF Mitten-/Tieftöner
HF Hochtöner
ch2
-ve
ch1
nc
Ausgänge
+ve
-ve
+ve
ch1
ch2
Netzteil/Eingang
ch2
-ve
ch1
nc
Ausgänge
+ve
-ve
+ve
ch1
ch2
Netzteil/Eingang
ch2
-ve
ch1
nc
Ausgänge
+ve
-ve
+ve
ch1
ch2
Netzteil/Eingang
