Festanschluss
Im Lieferumfang der 4S und 5S Lautsprecher ist eine Abdeckplatte
[1] und eine Kabeldurchführung [2] enthalten. Für Anwendungen
im Innenbereich kann damit ggf. die Anschlussplatte verdeckt
werden. Für Anwendungen im Außenbereich muss die Abdeck-
platte verwendet werden, um einen IP-Schutzgrad von IP34 zu
erreichen.
Führen Sie den Festanschluss wie folgt aus:
1. Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
aus, und setzen Sie die Kabeldurchführung ein.
3. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4. Schieben Sie die Abdeckplatte zur Anschlussplatte, sodass die
beiden Führungsstifte in die zentralen Aussparungen der
beiden NL4-Anschlüsse eingeschoben werden.
5. Schieben Sie die Abdeckplatte schließlich vollständig auf,
sodass diese mit der Aussparung der Anschlussplatte
abschließt.

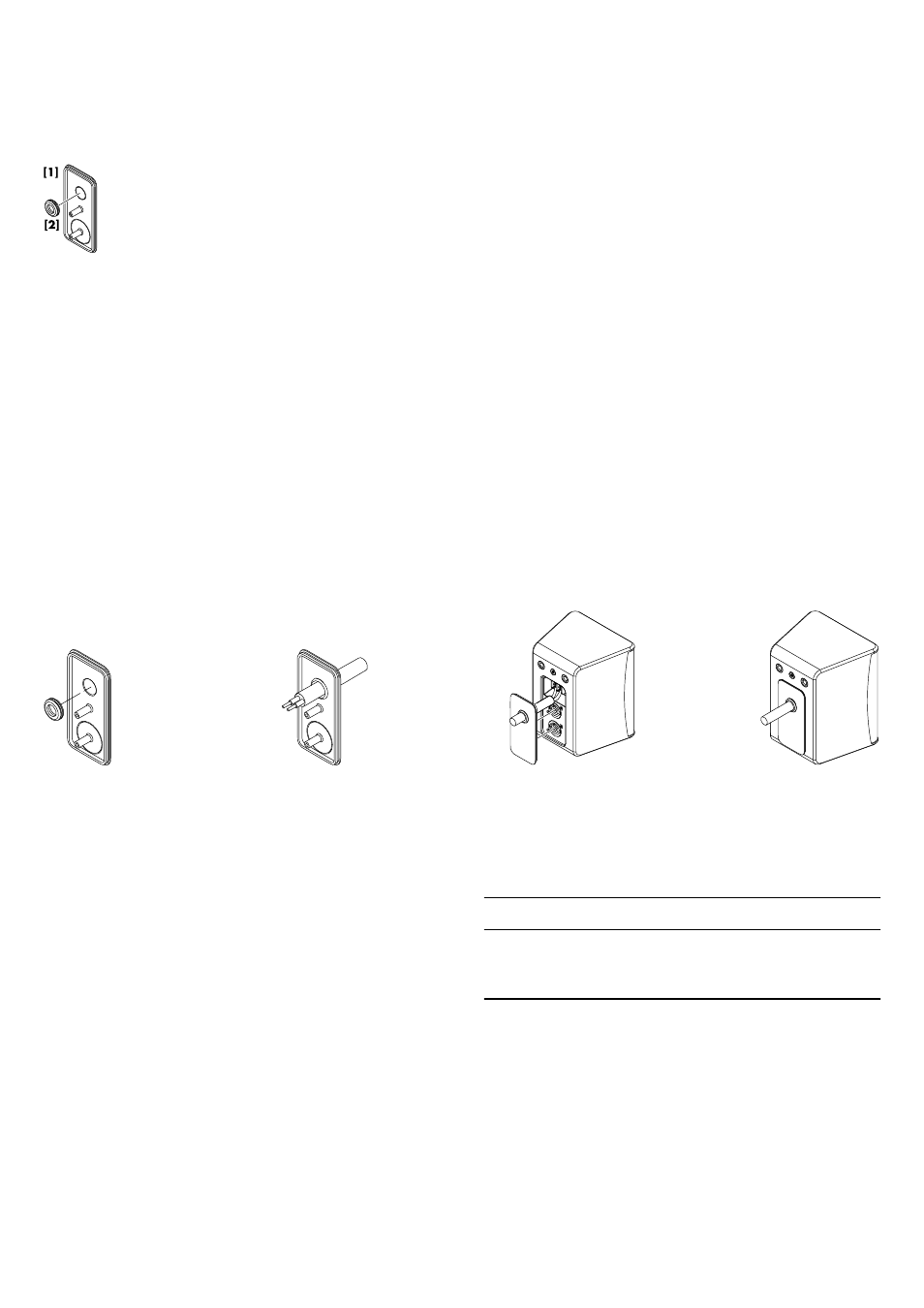

Abb. 5: Festanschluss
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu-
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup 4S für 4S Lautsprecher und 5S
für 5S Lautsprecher.
Für den D12 Verstärker stehen die Setups im "Dual Channel" oder
"Mix TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus
kann eine Kombination mit aktiv getrennten Subwoofern über eine
einzige 4‑adrige Zuleitung versorgt und durchgeschleift werden.
An einem D6 oder D12 können bis zu vier 4S oder 5S Lautspre-
cher je Verstärkerkanal betrieben werden.
Abb. 4: Abdeckplatte und Kabeldurchführung
d&b 4S/5S Handbuch (1.2 DE) 6
