d&b 4S - Handbuch (Seite 9)

4S Lautsprecher
Nennimpedanz 16 Ohm
Belastbarkeit (RMS/peak 10 ms) 60/400 W
Nennabstrahlwinkel (hor. x vert.) 100° radial
Komponenten 4"-Lautsprecher mit Neodym-Magnet
koaxial angeordneter 0,75”-Kalotten-Hochtöner
passive Frequenzweiche
Anschlüsse 2 x NL4
1 x Schraubanschluss (ST - bis 4 mm 2 )
Belegung NL4: 1+/1–
Gewicht 1 kg (2,2
5S Systemdaten
Frequenzgang (–5 dB Standard) 80 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Modus) 130 Hz - 20 kHz
Maximaler Schalldruck (1 m, Freifeld) mit D6 117 dB
Maximaler Schalldruck (1 m, Freifeld) mit D12 118 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m) –6 dBu
5S Lautsprecher
Nennimpedanz 16 Ohm
Belastbarkeit (RMS/peak 10 ms) 60/400 W
Nennabstrahlwinkel (hor. x vert.) 100° radial
Komponenten 5"-Lautsprecher mit Ferrit-Magnet
koaxial angeordneter 1”-Kalotten-Hochtöner
passive Frequenzweiche
Anschlüsse 2 x NL4
1 x Schraubanschluss (ST - bis 4 mm 2 )
Belegung NL4: 1+/1–
Gewicht 2,5 kg (5,5 lb

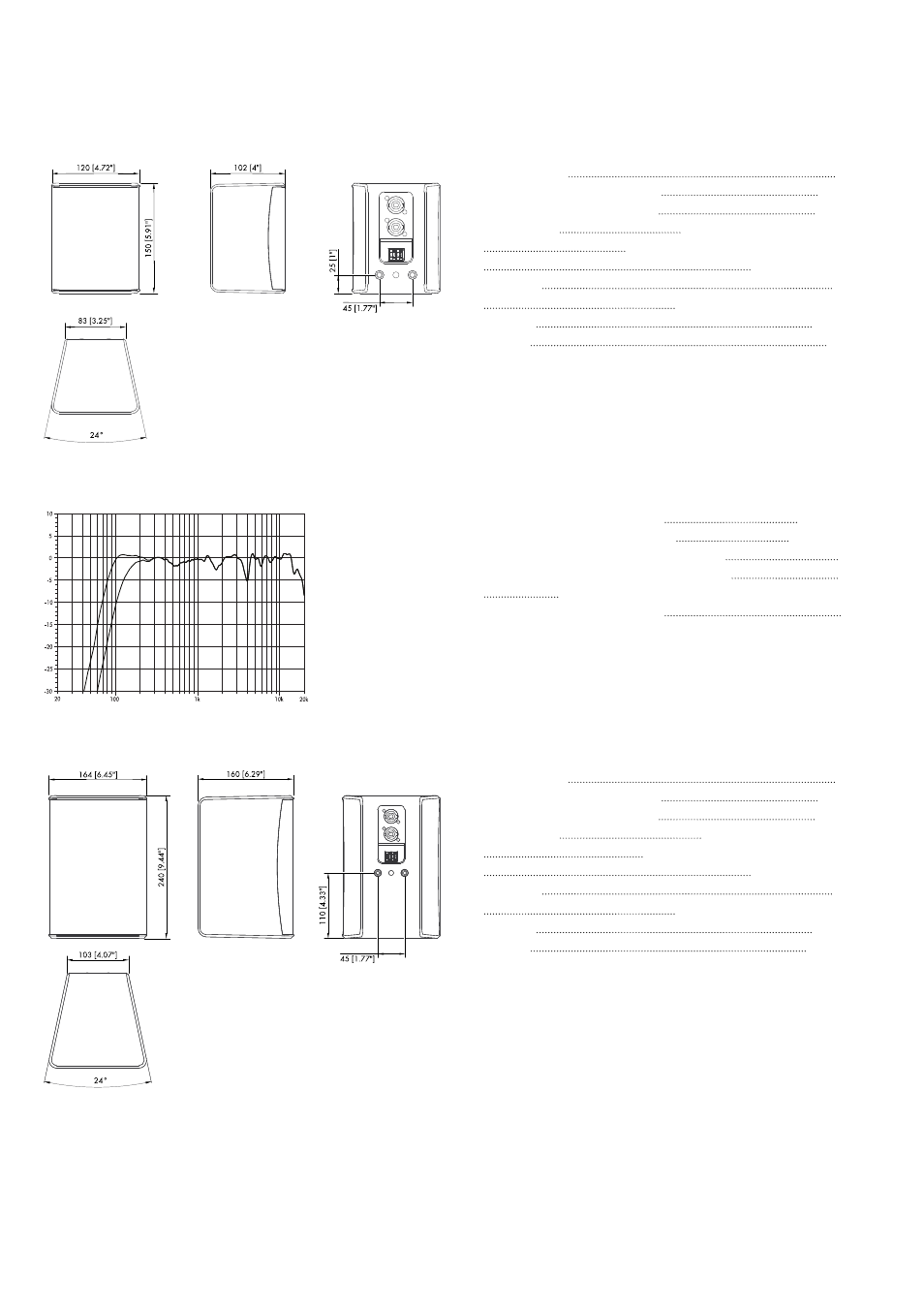

Abb. 13: 4S Gehäuseabmessungen in mm [Zoll]
Abb. 14: 5S Frequenzgang, Standard und CUT-Modus
Abb. 15: 5S Gehäuseabmessungen in mm [Zoll]
d&b 4S/5S Handbuch (1.2 DE) 9
