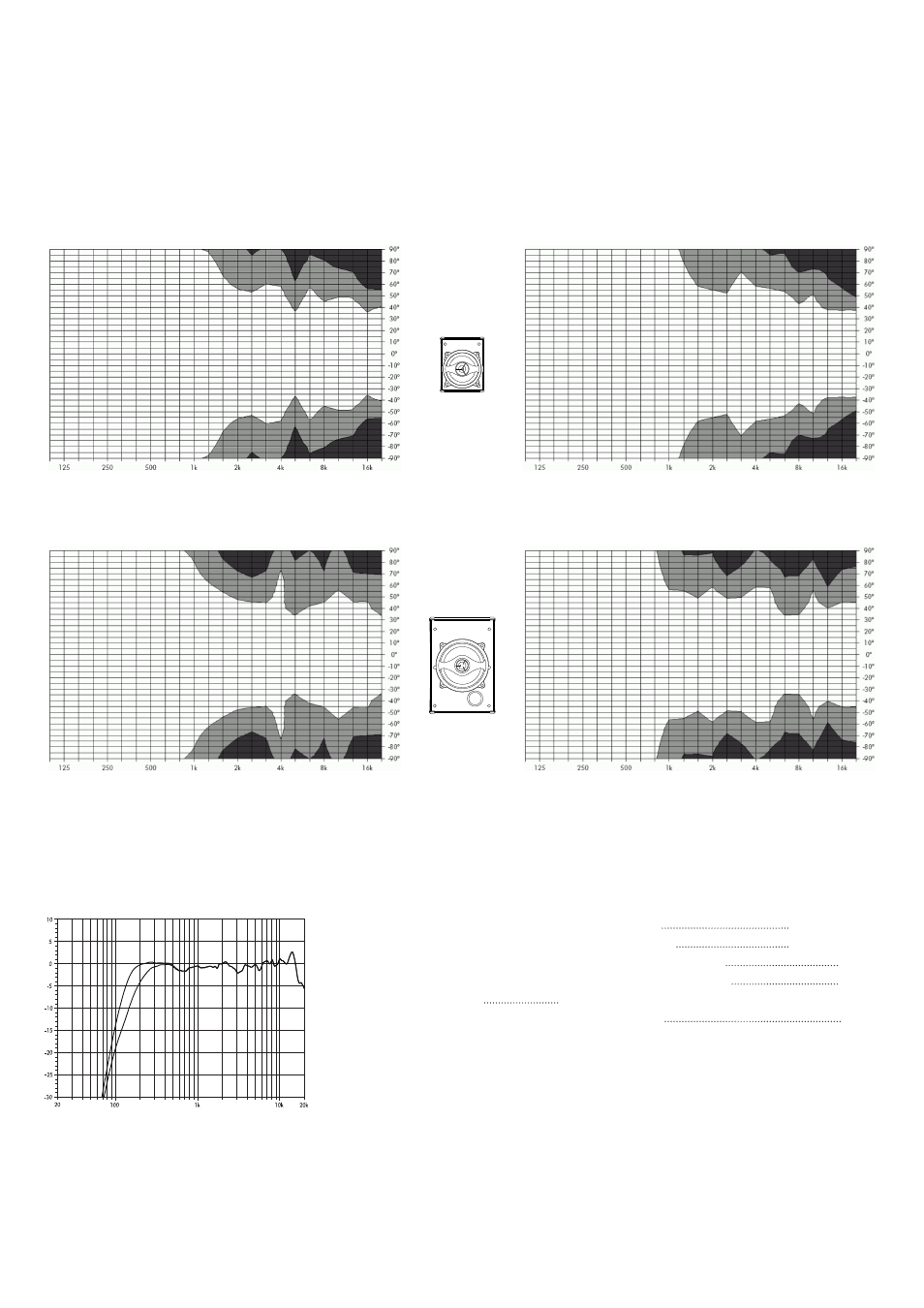

2.4. Abstrahlverhalten
Die folgenden Grafiken zeigen die Abstrahlwinkel eines Lautspre-
chers über die Frequenz anhand von Schalldruck-Isobaren für
–6 dB und –12 dB.
Abb. 8: Abstrahlcharakteristik horizontal
4S
Abb. 9: Abstrahlcharakteristik vertikal
Abb. 10: Abstrahlcharakteristik horizontal
5S
Abb. 11: Abstrahlcharakteristik vertikal
2.5. Technische Daten
4S Systemdaten
Frequenzgang (–5 dB Standard) 130 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Modus) 180 Hz - 20 kHz
Maximaler Schalldruck (1 m, Freifeld) mit D6 114 dB
Maximaler Schalldruck (1 m, Freifeld) mit D12 115 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m) –4 dBu
Abb. 12: 4S Frequenzgang, Standard und CUT-Modus
d&b 4S/5S Handbuch (1.2 DE) 8
