E12, E12-D

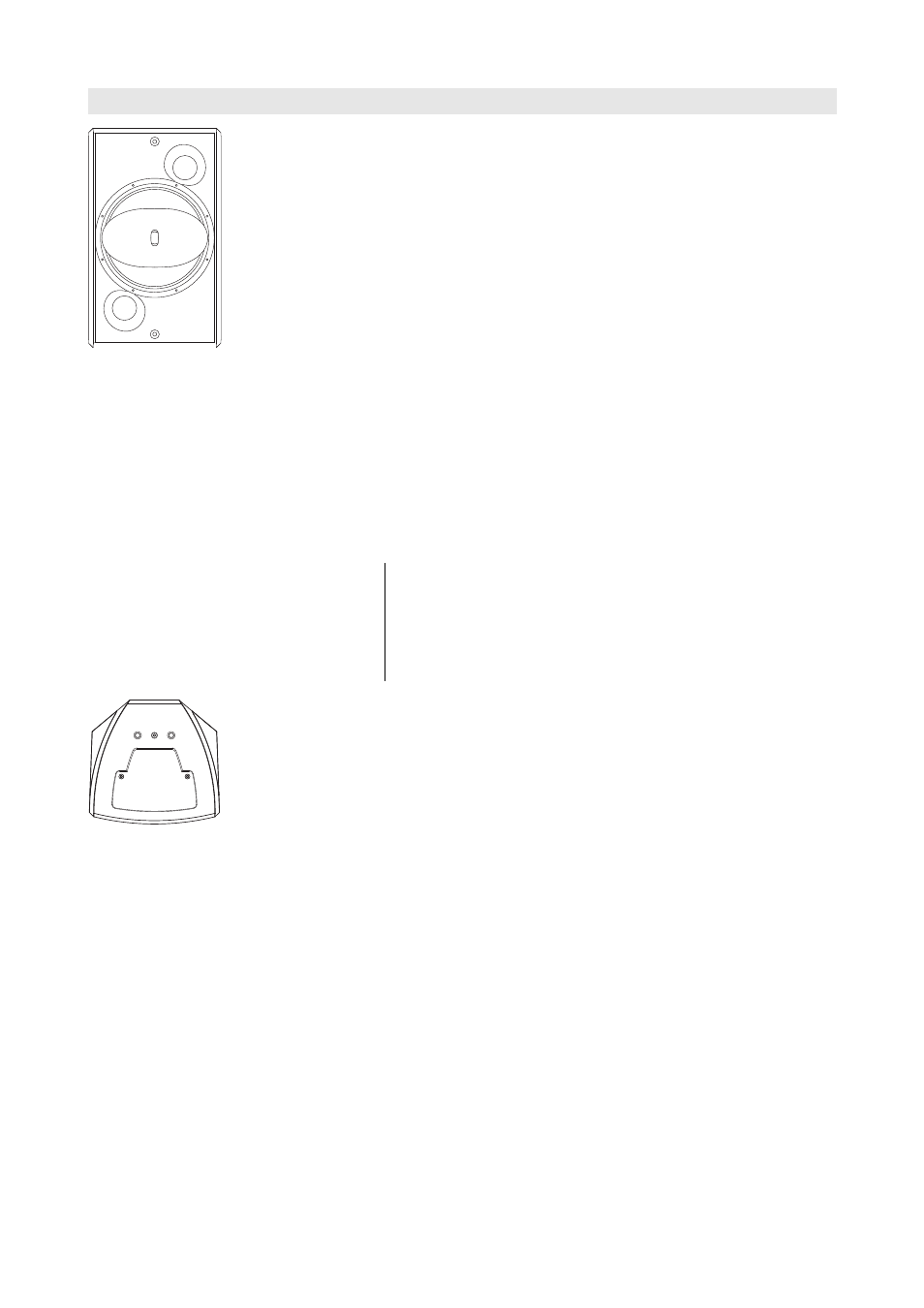

Fig. 1: E12 Lautsprecher
Der E12 Lautsprecher ist ein multifunktionales Hochleistungssystem mit
koaxialer 12"/1.3"-Treiber-Anordnung mit Neodym-Magneten und
einem integrierten CD-Horn. Der Lautsprecher ist in zwei Abstrahl-
varianten verfügbar. E12: 80° x 50° (hor. x vert.). E12-D: 110° x 50°
(hor. x vert.). Die Hörner können werkzeuglos um 90° gedreht werden.
Folgende Abstrahlwinkel stehen dann zur Verfügung: E12: 50° x 80°.
E12-D: 110° x 50°.
Der E12 ist ein 2-Wege-Design mit integrierter, passiver Frequenz-
weiche. Der Frequenzgang erstreckt sich von 50 Hz bis über 17 kHz.
Die Gehäuse beider Lautsprecher sind identisch und aus Polyurethan
Hartintegralschaum gefertigt und mit schwarzer, schlag- und wetter-
fester Farbe lackiert. Die Gehäuseform erlaubt sowohl senkrechte oder
waagrechte Ausrichtung als auch die Aufstellung als Bodenmonitor. Die
Lautsprecherfront ist durch ein stabiles Frontgitter geschützt und mit
einem akustisch transparenten Schaumstoff hinterlegt.
An der Ober- und Unterseite des Gehäuses ist je ein Griff integriert. Ein
Flansch für Lautsprecherstative ist in der Unterseite in der Griffschale
integriert. Insgesamt sechs M10 Gewindeeinsätze dienen zur Aufnahme
von Montagezubehör wie Z5352 E12 Schwenkbügel, Z5354 E8/E12
Flugadapter, Z5020/Z5025 Flugadapter 02/03 oder Z5353 E12
Querbügel. Ein zusätzlicher Gewindeeinsatz auf der Gehäuserückseite
dient der Aufnahme einer unabhängigen Sicherung (Safety).
HINWEIS: Betreiben Sie E12 Lautsprecher nur mit einem korrekt konfigurierten
d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der
Komponenten.
Beachten Sie, dass E12 und E12-D Lautsprecher jeweils über eigene
Controller-Setups betrieben werden. Die Lautsprecher können daher
nicht parallel betrieben werden.
Fig. 2: E12 SC/WR Versionen,
Drauf- und Unteransicht
E12 Gehäuseoptionen
Lautsprecher in der Option "RAL-Farben" (SC) können in allen Farben
nach RAL-Farbtabelle ausgeführt werden. Die Gehäuse werden ohne
Hochständerflansch und Griff geliefert. Die entsprechenden Aus-
sparungen sind durch eine Blindplatte in Gehäusefarbe abgedeckt. Die
Lautsprecher sind mit NL4-Anschlüssen ausgestattet.
Lautsprecher in der Option Wetterfest (WR) sind schwarz lackiert und
werden ohne Hochständerflansch und Griff geliefert. Sie sind mit einem
Festanschluss
(PG-Verschraubung) ausgestattet (5 m H-07-RN-F
2 x 2.5 mm²).
