Anschlüsse

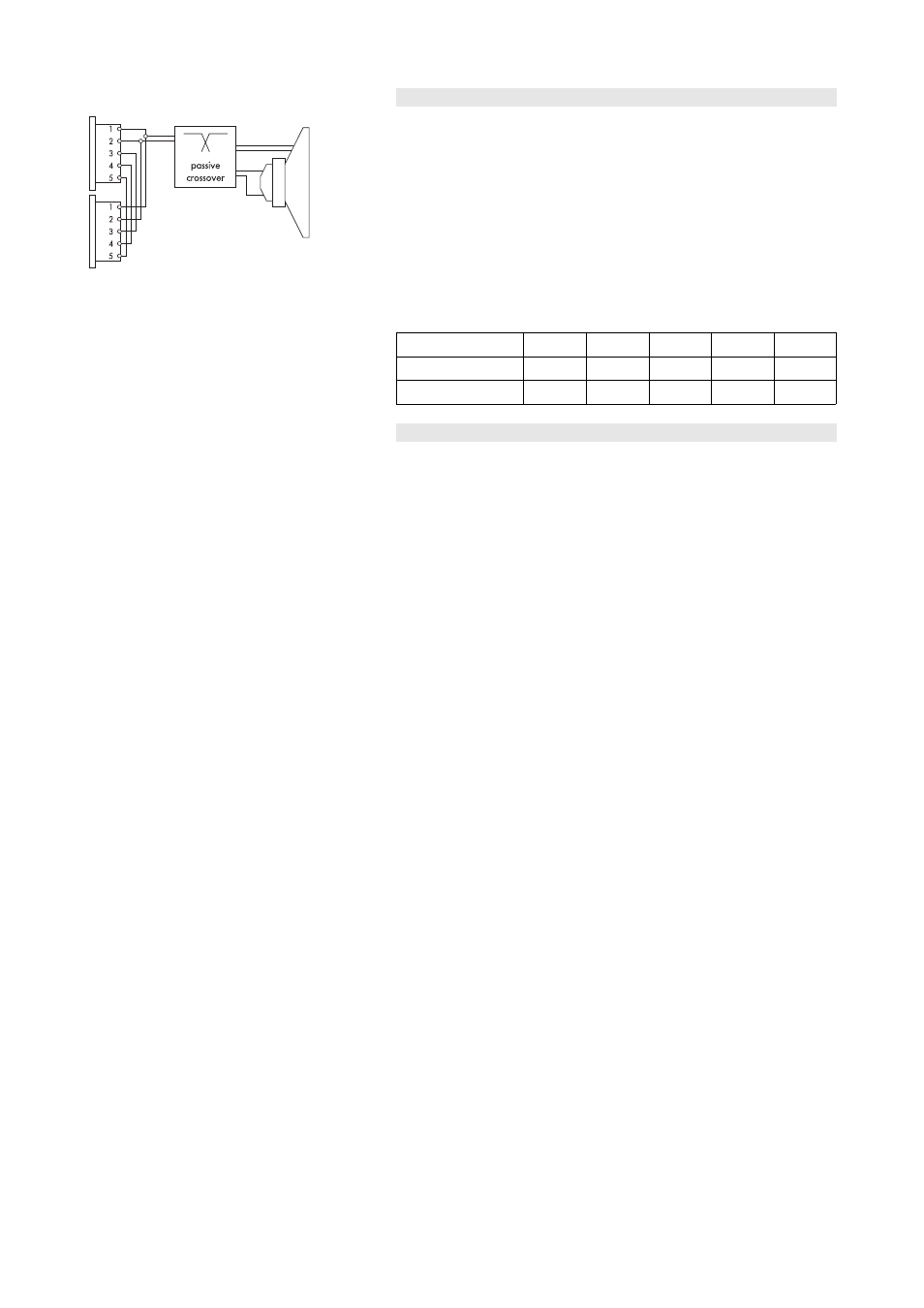

Fig. 3: Verdrahtung der Anschlussbuchsen
Der E12 Lautsprecher verfügt über zwei parallel verdrahtete EP5
Anschlüsse und belegt die Anschlusspins 1/2. Die Pins 3/4 und 5 sind für
aktiv getrennte Subwoofer vorgesehen, wobei Pin 5 für SenseDrive
reserviert ist (nur in Verbindung mit dem D12 Verstärker und 5-adriger
Anschlussleitung). Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Der E12 Lautsprecher kann optional auch mit NL4-Anschluss aus-
gestattet werden.
Die Pinbelegung von EP5-, NL4- und Festanschlüssen kann der
folgenden Tabelle entnommen werden.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Festanschluss (PG) Braun (+) Blau (–)
Betrieb mit D6 oder D12
Wählen Sie die Controller-Setups E12 bzw. E12-D.
Für den D12 Verstärker stehen diese Setups im "Dual Channel" und
"Mix TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus kann
eine Kombination aus E12, E12-D Lautsprechern mit aktiv getrenntem
Subwoofer über eine einzige 4/5-adrige Zuleitung versorgt und durch-
geschleift werden.
Beide Verstärker stellen zusätzlich die Setups E12-X bzw. E12-DX zur
Verfügung. Wählen Sie diese Setups, wenn Sie E12 bzw. E12-D
Lautsprecher in Kombination mit dem E15X-SUB als passives System an
einem Verstärkerkanal betreiben wollen. Verglichen mit den E12 und
E12-D Konfigurationen sind die E12-X und E12-DX Frequenzgänge
speziell für den kombinierten Betrieb von Lautsprecher und Subwoofer
abgestimmt.
An einem D6 oder D12 im Modus E12 (E12-D) können bis zu zwei E12
(E12-D) Lautsprecher an einem Kanal betrieben werden.
Im Modus E12-X (E12-DX) kann eine Kombination aus einem E12 (E12-
D) mit einem E15X-SUB am entsprechenden Verstärkerkanal betrieben
werden.
Am D12 können in Anwendungen mit dauerhaft niedrigen Pegelanfor-
derungen und niedriger Umgebungstemperatur bis zu drei Lautsprecher
je Kanal betrieben werden.
Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und CPL
angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich reduziert.
Damit ist der E12 (E12-D) Lautsprecher für den Betrieb mit aktiv
getrenntem E15X-SUB oder anderen, aktiv getrennten d&b Subwoofer-
systemen eingestellt.
