Abstrahlverhalten

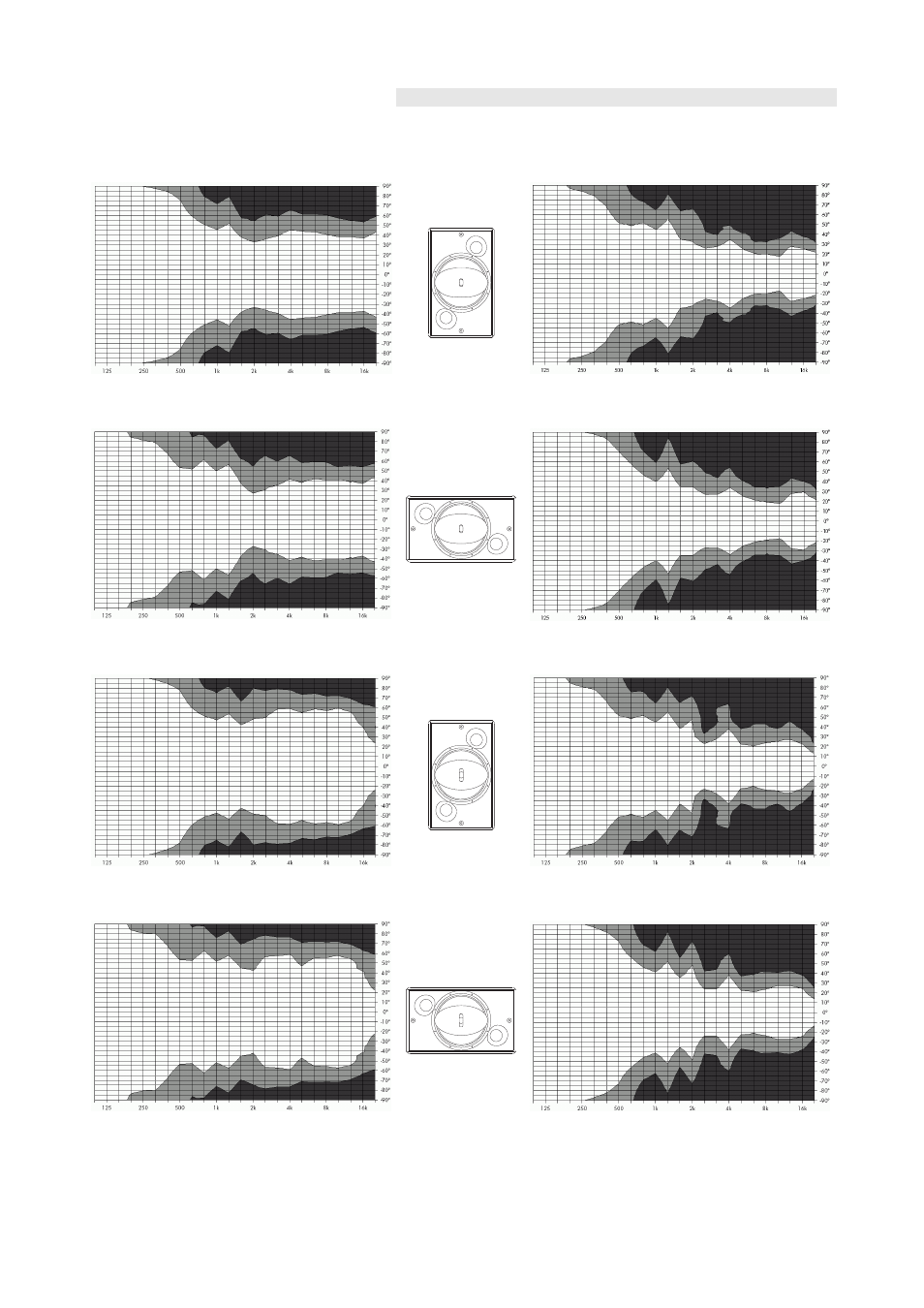

Die folgenden Grafiken zeigen die Abstrahlwinkel eines E12 Laut-
sprechers über die Frequenz anhand von Schalldruck-Isobaren für
– 6 dB und –12 dB.
Fig. 6: Abstrahlcharakteristik E12 horizontal,
Standard Ausrichtung
Fig. 7: Abstrahlcharakteristik E12 vertikal,
Standard Ausrichtung
Fig. 8: Abstrahlcharakteristik E12 horizontal,
horizontale Ausrichtung mit gedrehtem Horn
Fig. 9: Abstrahlcharakteristik E12 vertikal,
horizontale Ausrichtung mit gedrehtem Horn
Fig. 10: Abstrahlcharakteristik E12-D horizontal,
Standard Ausrichtung
Fig. 11: Abstrahlcharakteristik E12-D vertikal,
Standard Ausrichtung
Fig. 12: Abstrahlcharakteristik E12-D horizontal,
horizontale Ausrichtung mit gedrehtem Horn
Fig. 13: Abstrahlcharakteristik E12-D vertikal,
horizontale Ausrichtung mit gedrehtem Horn
