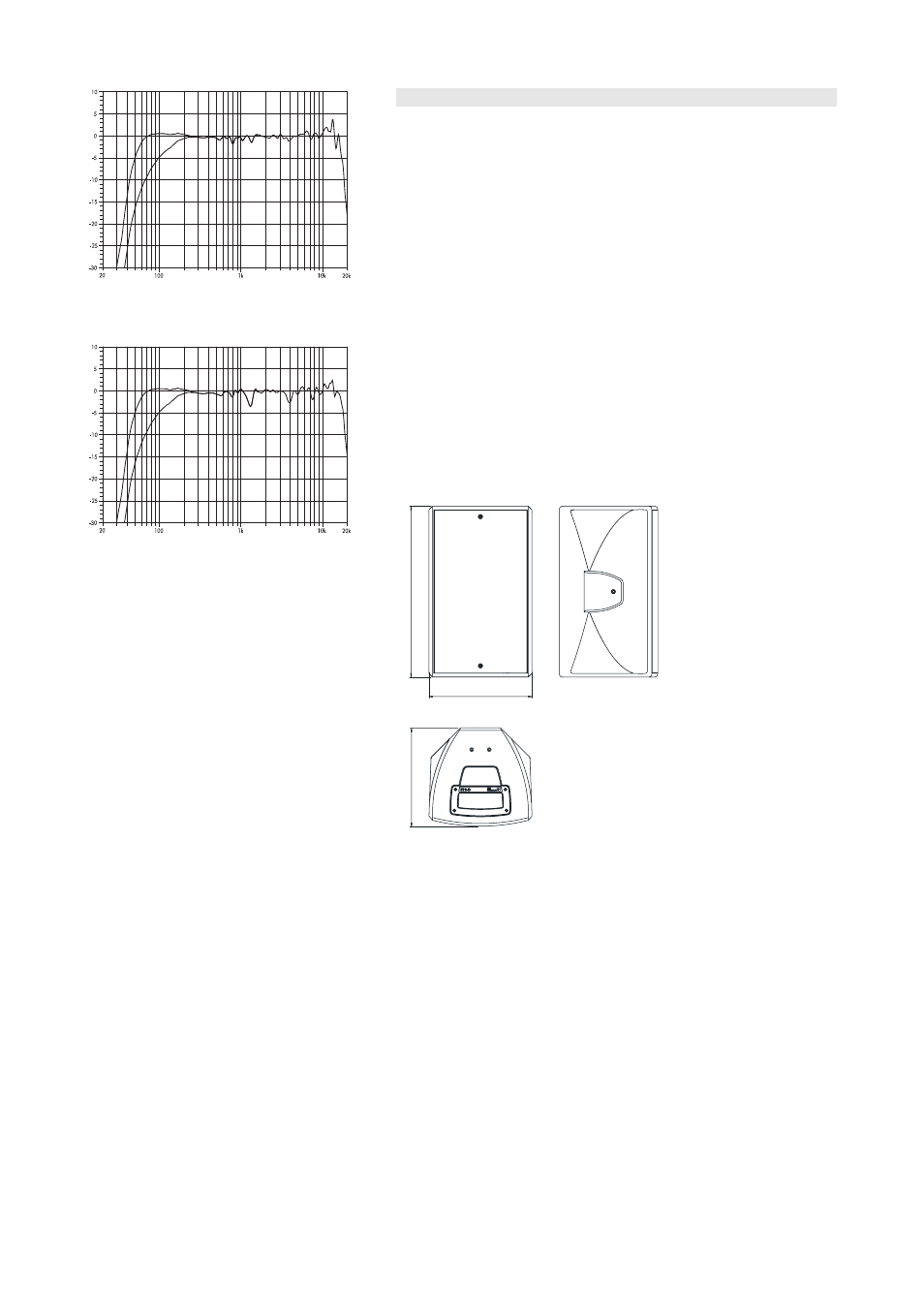

Fig. 14: E12 Frequenzgang, Standard und
CUT-Schaltung
Fig. 15: E12-D Frequenzgang, Standard
und CUT-Schaltung
Technische Daten
E12, E12-D Systemdaten
Frequenzgang (–5 dB Standard)..........................................................50 Hz ... 18 kHz
Frequenzgang (–5 dB CUT-Mode)....................................................100 Hz ... 18 kHz
Maximaler Schalldruck (1 m, Freifeld) E12/E12-D mit D12.................134/133 dB
Maximaler Schalldruck (1 m, Freifeld) E12/E12-D mit D6....................131/130 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m).......................................................................–17 dBu
E12, E12-D Lautsprecher
Nennimpedanz...........................................................................................................8 Ohm
Belastbarkeit (RMS / peak 10 ms)............................................................300/1600 W
Nenn-Abstrahlwinkel (hor. x vert.)............................................80° x 50°, 110° x 50°
Komponenten..................................................12"-Lautsprecher mit Neodym-Magnet
..................koaxialer 1.3" Kompressionstreiber mit 3" Schwingspule und CD-Horn
........................................................................................................Passive Frequenzweiche
Anschluss.....................................................................................................................2 x EP5
.....................................................................................Optional und SC Option: 2 x NL4
..................................WR Option: Festanschluss (PG) 5 m (H-07-RN-F 2 x 2.5 mm²)
Belegung...................................................................................................................EP5: 1/2
............................................................................................................................NL4: 1+/1–:
..........................................................................................Festanschluss: Braun + / Blau –
Gewicht...........................................................................................................................16 kg
350 [13.8]
580 [
22
.8]
33
4
[13.
2
]
Fig. 16: E12, E12-D Gehäuseabmessungen in mm [Zoll]
E12, E12-D Handbuch (1.2 DE) Seite 9 von 10
