d&b E12 - Handbuch (Seite 6)

-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

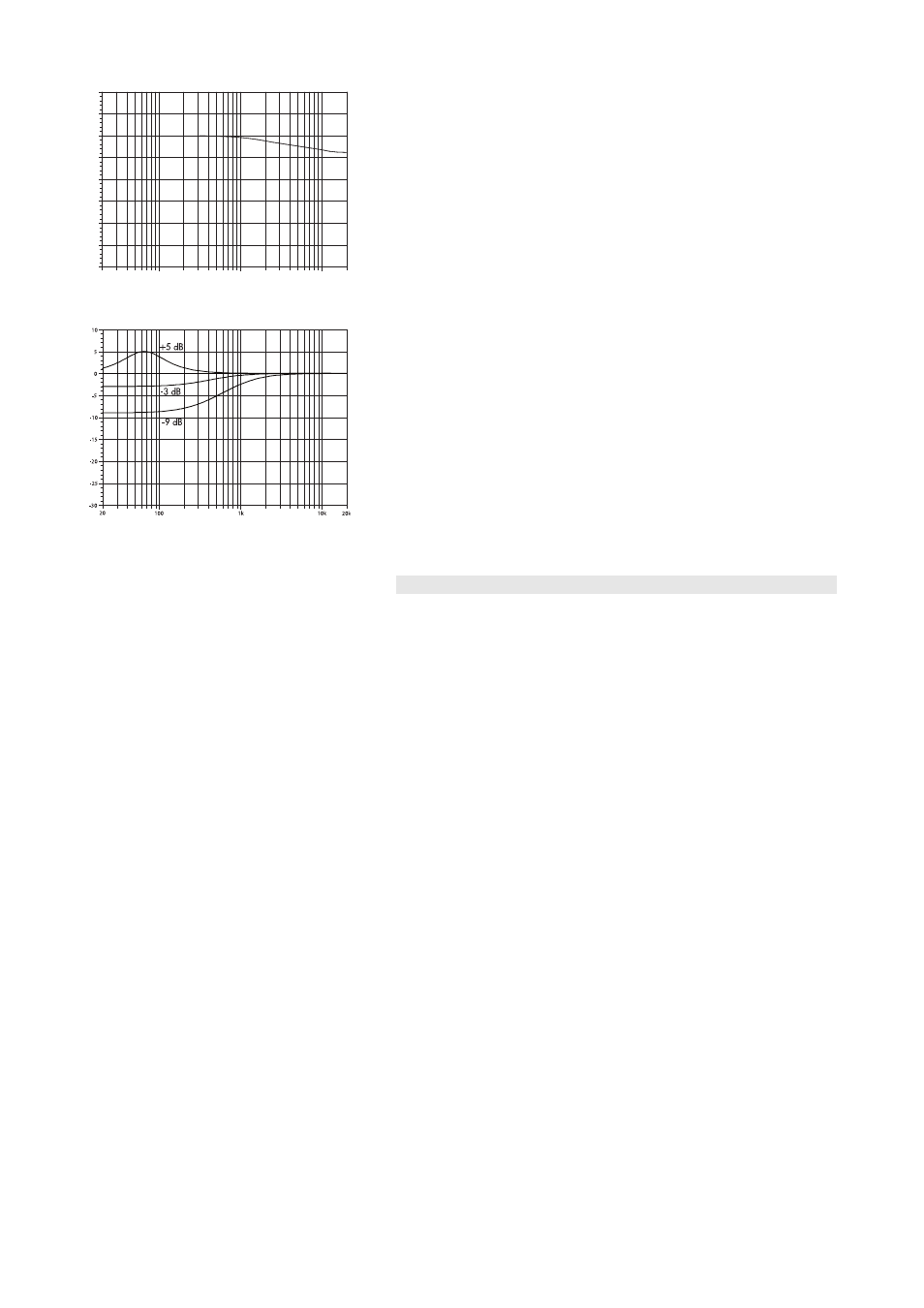

Fig. 4: Frequenzgangkorrektur der
HFA-Schaltung
HFA-Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit dieser
Einstellung erhält man einen neutralen, unaufdringlichen Klangcharakter
bei einer geringen Abhörentfernung.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft ein
und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik entspricht dem
typischen Klangbild eines Lautsprechers in größerer Abhörentfernung,
welches durch diffuse Raumreflexionen geprägt ist.
Fig. 5: Frequenzgangkorrektur der
CPL-Schaltung
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwischen
eng gekoppelten Lautsprechern oder wenn der Lautsprecher am Boden
als Monitor betrieben wird. Die CPL-Funktion setzt bereits bei 1 kHz sehr
sanft ein und erreicht die maximale Dämpfung unterhalb von 250 Hz
und erhält einen ausgeglichenen Frequenzgang in Arrays aus zwei oder
mehr E12 Lautsprechern. Die nebenstehende Grafik zeigt die
Frequenzgangkorrektur der CPL-Schaltung. Die Dämpfungswerte lassen
sich zwischen –9 dB und 0 dB einstellen. Positive Werte erzeugen eine
Anhebung bei 65 Hz(0 bis +5 dB).
Betrieb mit E-PAC
Wählen Sie die Controller-Setups E12 oder E12-D. Mit dem E-PAC
kann ein E12 bzw. E12-D Lautsprecher betrieben werden. Die LO IMP-
Funktion konfiguriert den E-PAC für den Betrieb von bis zu zwei E12
bzw. E12-D Lautsprechern, mit um 6 dB reduziertem Pegel.
Zur akustischen Anpassung stehen die Funktionen CUT und HFA zur
Verfügung. Die Eigenschaften sind unter "Betrieb mit D6 oder D12 -
Controller-Einstellungen" beschrieben.
E12, E12-D Handbuch (1.2 DE) Seite 6 von 10
