WARNUNG!
(1.0D)
Z5047

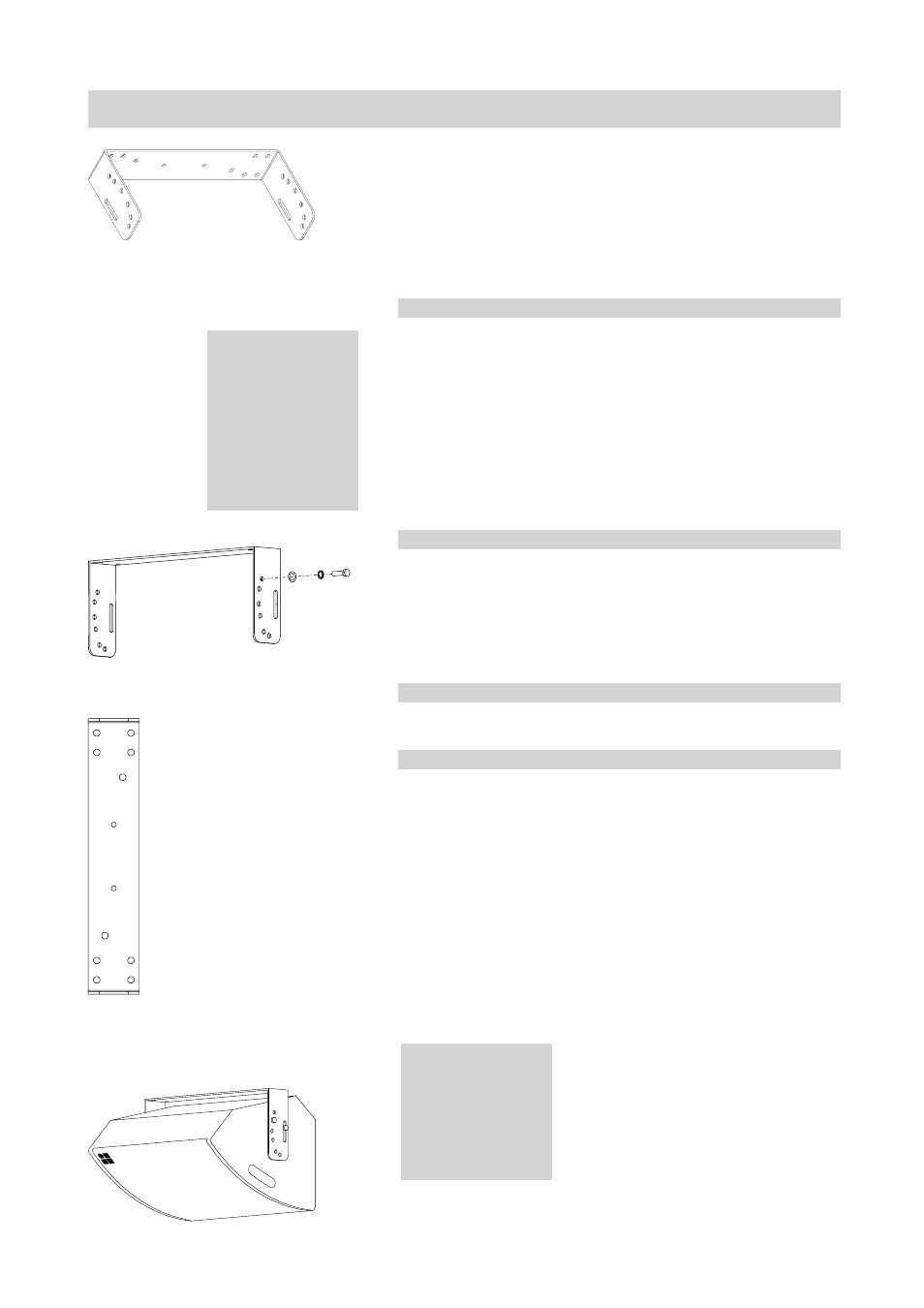

Z5047 Querbügel MAX12
WICHTIG!
Bohrungen in der Querstrebe
des Querbügels MAX12
Montierter Querbügel
[1]
[2]
[3]
[4]
Z5047 Querbügel MAX12
Der Querbügel Z5047 ermöglicht die Wand- oder Deckenmontage
von MAX12-Lautsprechern mit einer variablen vertikalen bzw. hori-
zontalen Ausrichtung des Lautsprechers. Der Bügel kann direkt mit
der Decke oder Wand verschraubt werden. Über den Verbinder für
Querbügel MAX (Z5044) können, zum Aufbau von gefolgenen Clus-
tern aus mehreren MAX12-Lautsprechern, weitere Querbügel
MAX12 verbunden werden.
Belastbarkeit
Die maximal zulässige Nennlast des Querbügels
MAX12 beträgt 22 kg, was dem Gewicht eines MAX12
Lautsprechers entspricht.
Geflogene Lautsprecher müssen immer mit einer
zweiten, unabhängigen Sicherung gegen Herabfallen
gesichert werden. Hierzu ist ein weiterer Gewindeein-
satz am Lautsprecher zu verwenden, der z.B. über
eine Ringschraube mit dem Karabiner des Sicherungs-
seils (Safety) verbunden werden kann.
Stückliste Z5047
−
1 x Z5044, Querbügel MAX12 [1]
−
4 x Sechskantschraube M10 x 25 [2]
−
4 x Federscheibe M10 [3]
−
4 x U-Scheibe 10.5 [4]
Gewicht Z5047
Das Eigengewicht des Querbügels MAX12 beträgt 3.5 kg.
Montage
An der Rückseite des Bügels befinden sich diverse Bohrungen, die zur
Befestigung andere Zubehörteile wie z.B. den Verbinder für Querbü-
gel MAX (Z5044) oder zu Befestigung an der Wand oder Decke gen-
utzt werden können. Zur Befestigung an der Wand oder Decke sind
die beiden äußeren Lochpaare (12 mm Bohrungen) der Querstrebe
zu verwenden.
Der Querbügel [1] MAX12 wird mit 4 Stück Sechskantschrauben
M10 x 30 [2], Federringen [3] und Unterlegscheiben [4] ausgeliefert
(Werkzeug: Gabel- oder Ringschlüssel SW17). Damit wird der
Querbügel mit den M10 Gewindeeinsätzen auf Ober- und Unterseite
des MAX12-Lautsprechers verschraubt. Jeweils eine Schraube sitzt in
einem Langloch, eine zweite bestimmt die Ausrichtung des Lautspre-
chers durch sechs verschiedene Lochpositionen im Bügel.
Andere Schrauben, als die im Lieferumfang
enthaltenen und somit spezifizierten
Schrauben dürfen nicht verwendet werden.
Bei der Verwendung längerer Schrauben
als M10x25 werden die Gewindeeinsätze
der Lautsprecher beschädigt und die Ge-
häuse damit undicht.
