Position Winkel
1 22,5°
2 45°
3 67,5°
4 90°
5 112,5°
6 125°
!
"
#
$
Winkeleinstellungen des Querbügels
Bedienung
Die Einstellung des gewünschten Winkels erfolgt durch ein
Lochraster mit sechs möglichen Positionen. Dadurch wird ein unbeab-
sichtigtes Verdrehen des Lautsprechers verhindert.
Die nebenstehende Tabelle zeigt die Neigung der Lautsprecher-
Achse relativ zur Befestigungsebene. Ein Winkel von 90 Grad bedeu-
tet also eine Abstrahlrichtung senkrecht zur Wand.

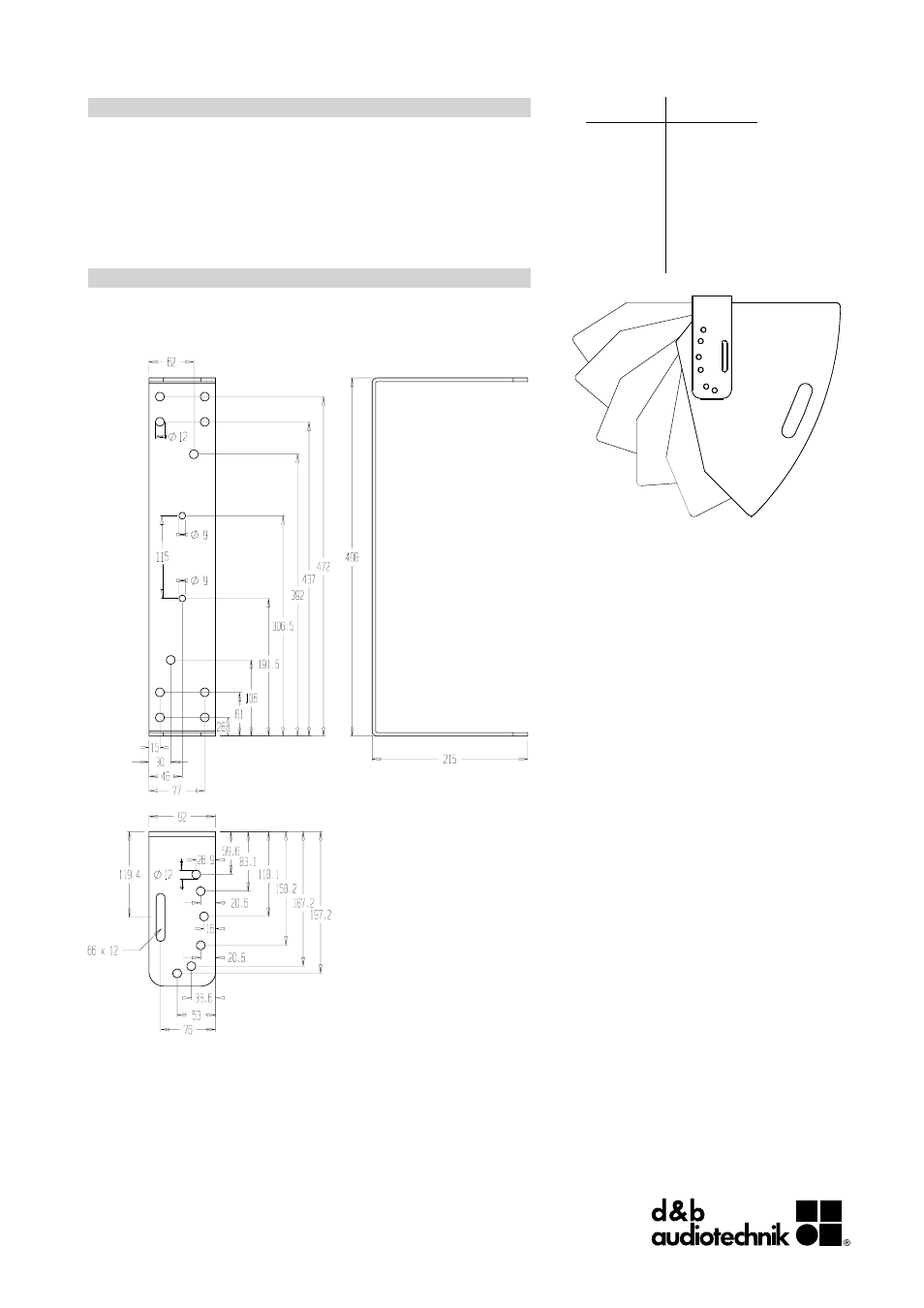

Bemaßung Z5047 Querbügel MAX12 in mm
