Z5147 Rota Clamp

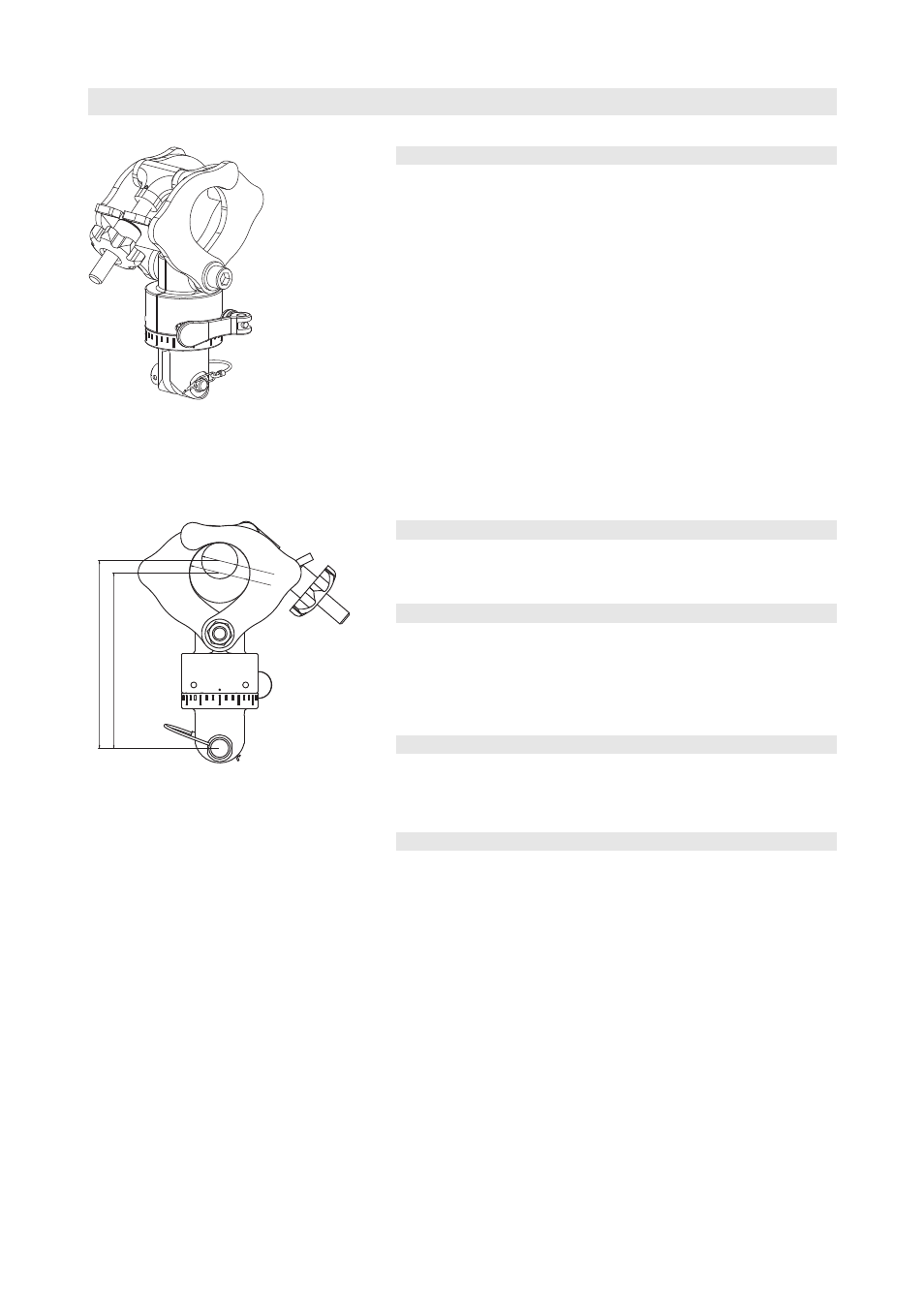

Fig. 1: Z5147 Rota Clamp
1. Produktbeschreibung
Die Z5147 Rota Clamp dient ausschließlich zur Einpunktaufhängung
und Ausrichtung von d&b Lautsprechern bzw. eines Arrays aus d&b
Lautsprechern an Rohren oder Traversen, mit einem Rohrdurchmesser
von 30 mm bis 50 mm (2“). Sie kann zusammen mit folgendem d&b
Montagezubehör eingesetzt werden:
Z5020 Flugadapter 02
Z5021/22 Flugrahmen 02, 90°/60°
Z5044 Verbinder für Querbügel MAX
Z5145 Ci/Qi Montagerahmen
Z5054 Ci Flugadapter
Z5156 Q Flugadapter
Z5159 Q Flugrahmen
Beachten Sie die, in den jeweiligen Montageanleitungen ausgewiesene,
maximale Belastbarkeit des betreffenden Montagezubehörs.
Ø 30
Ø 50
155.4
145.4
Fig. 2: Z5147 Rota Clamp
Einbauhöhe
2. Lieferumfang
Die Z5147 Rota Clamp wird komplett montiert zusammen mit dieser
Montageanleitung geliefert.
3. Belastbarkeit
Die Z5147 Rota Clamp ist für eine Nennlast von 500 kg
BGV C1 ausgelegt.
Die Gewichtskraft der Last muss immer senkrecht nach
unten wirken.
4. Eigengewicht/Einbauhöhe
Eigengewicht................................................................................................................2.2 kg
Einbauhöhe........................................155.4 mm, bezogen auf 30 mm Traversenrohr
..............................................................145.4 mm, bezogen auf 50 mm Traversenrohr
5. Montage
Sicherheit
Die Z5147 Rota Clamp darf ausschließlich zur Einpunktaufhängung und
Ausrichtung von d&b Lautsprechern, zusammen mit dem von d&b
spezifizierten mechanischen Zubehör, eingesetzt werden. Eine Zwei-
oder Mehrpunktaufhängung ist nicht zulässig.
Die Installation darf ausschließlich durch sachkundiges Personal, unter
Einhaltung der einschlägigen Unfall-Verhütungs-Vorschriften (BGV C1)
durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Vor jedem Einsatz müssen alle Komponenten der Rota Clamp einer
Prüfung unterzogen werden. Beachten Sie hierzu im Besonderen das
Kapitel 8 Pflege und Wartung auf Seite 7. Wenn auch nur geringste
Zweifel an der Funktion und Sicherheit der Rota Clamp bestehen, darf
diese nicht eingesetzt werden.
