Vorbereitungen
Die genaue Position des Lautsprechers bzw. des Arrays am Hängepunkt
wird im Voraus festgelegt. Die gewünschte vertikale Gesamtneigung,
wird über das Lochraster der betreffenden Flugadapter bzw.
Flugrahmen eingestellt.
Funktion des Ringfedersteckers zur Sicherung des
Lastbolzens
Entriegeln Aus-
Einbau
Einrasten Verriegeln
(Lock)

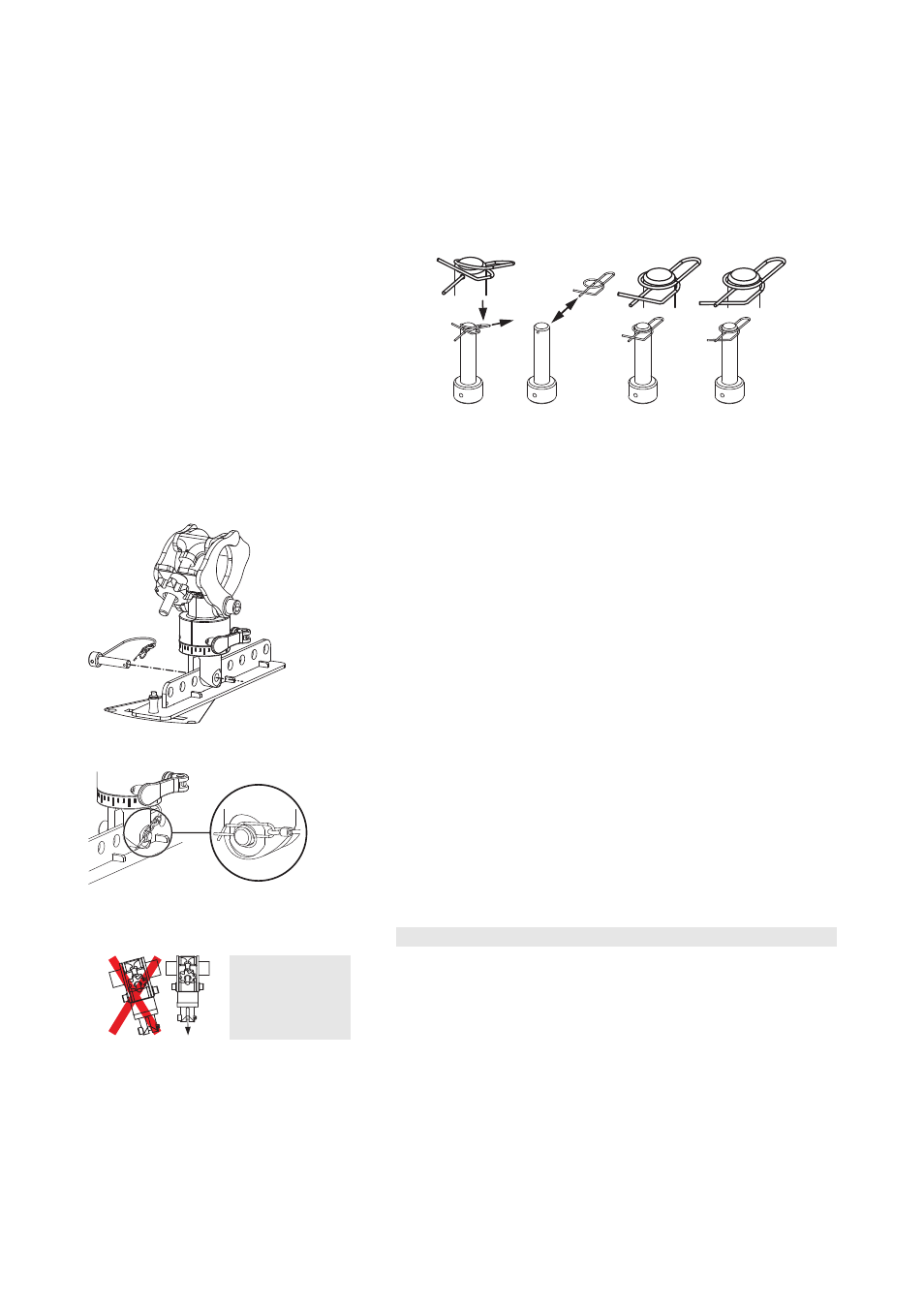

Fig. 3: Funktion des Ringfederstecker (Prinzipdarstellung)
Montage am Flugadapter bzw. Flugrahmen
[1b]
[1a]
Fig. 4: Montage am Beispiel des Z5156 Q
Flugadapter
1. Entriegeln und ziehen Sie den Ringfederstecker [1a] ab.
2. Ziehen Sie den Lastbolzen [1b] heraus und setzen Sie die
Rota Clamp am entspr. Rasterloch des Flugadapters bzw.
Flugrahmens auf.
[1a]
Fig. 5: Gesicherter Lastbolzen
3. Setzen Sie den Lastbolzen [1b] ein und arretieren Sie den
Ringfederstecker [1a].
4. Überprüfen Sie nochmals die Montage und stellen Sie sicher, dass
der Lastbolzen mit dem Ringfederstecker [1a] ordnungsgemäß
gesichert ist - Fig. 5.
6. Installation
VORSICHT! Die Rota Clamp darf nur an waagerechten Rohren bzw.
Traversen montiert werden.
Die Gewichtskraft der Last muss immer senkrecht nach
unten wirken.
Nachdem die Rota Clamp am entsprechenden Flugadapter bzw.
Flugrahmen montiert ist, kann die gesamte Anordnung in die eigentliche
Betriebsposition gebracht werden. Gehen Sie wie folgt vor:
