7.
Bedienung/Justage
WARNUNG!
Bei
Justierarbeiten
(Einstellungen)
darf
nur
die
Fixiervorrichtung gelöst werden, die für die betreffende
Einstellung benötigt wird.
Vertikale Ausrichtung
VORSICHT!
Die vertikale Neigung darf nicht durch Drehen der Rota
Clamp am Rohr verändert werden. Sie wird zuvor über
das Lochraster am betreffenden Flugadapter bzw.
Flugrahmen eingestellt.

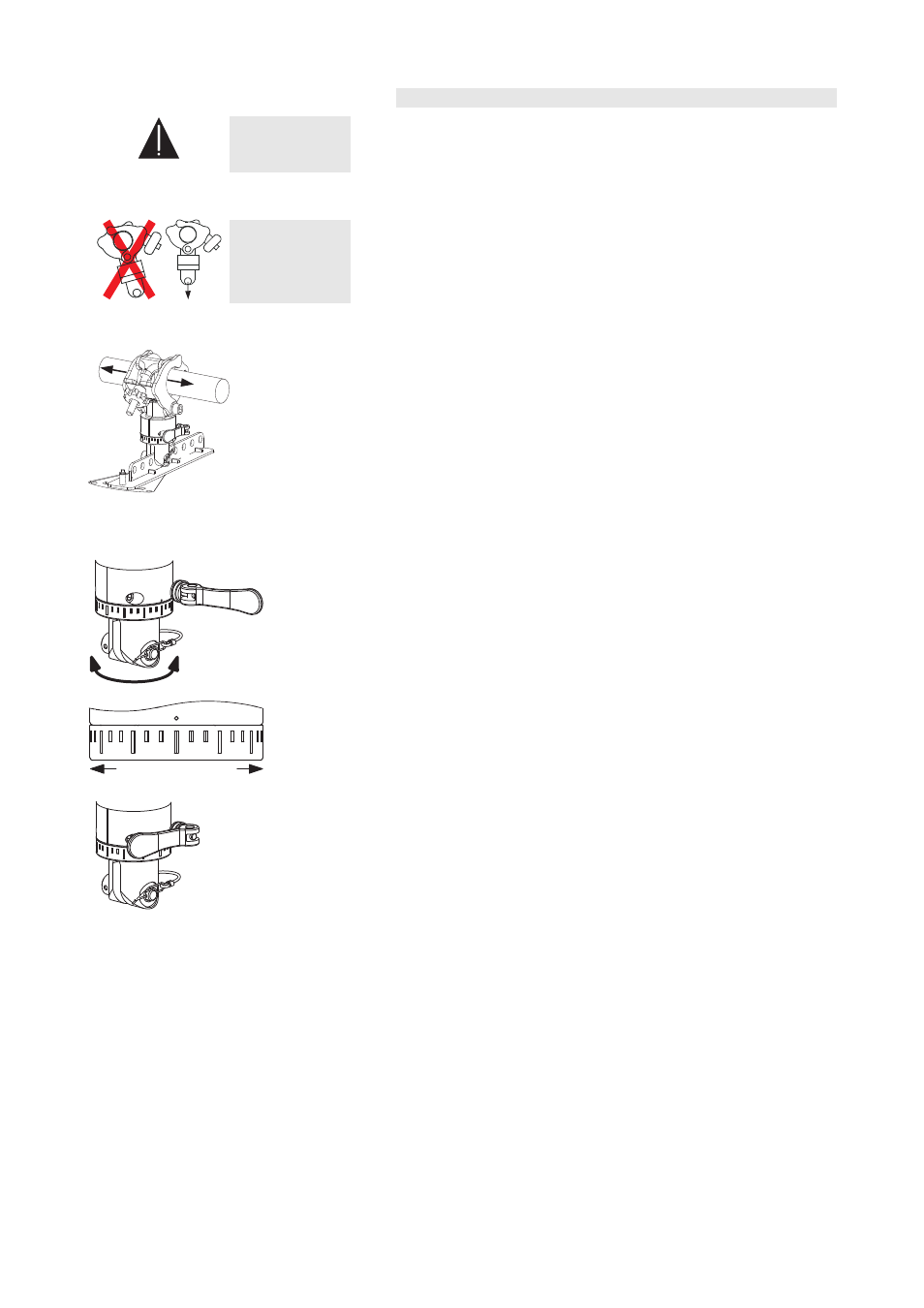

Horizontale Position
[2]
Fig. 11:Z5147 Rota Clamp Horizontale
Position
Für eine eventuelle Nachjustage der horizontalen Position am Rohr
gehen Sie folgendermaßen vor:
1. Lösen Sie die Knebelschraube [2] nur soweit, dass die
Klemmwirkung am Rohr gerade aufgehoben ist.
2. Heben Sie die Anordnung leicht an und justieren Sie die horizontale
Position.
Achten Sie darauf, dass Sie das Traversenrohr nicht beschädigen
(Kerbung).
3. Ziehen Sie anschließend die Knebelschraube wieder handfest an.
[3]
0° 10°
10°
20°
20°30° ...
... 30°
Fig. 12:Z5147 Rota Clamp Horizontale
Ausrichtung
Horizontale Ausrichtung
Die horizontale Ausrichtung wird über den Drehmechanismus der Rota
Clamp vorgenommen.
1. Öffnen Sie den Schnellspanner [3] an der Rota Clamp.
2. Stellen Sie den gewünschten horizontalen Winkel ein.
Der gewünschte horizontale Winkel kann an der Skala der Rota
Clamp, bezogen auf den Markierungspunkt eingestellt werden.
Die Skala hat eine Schrittweite von 10° für jeden Teilstrich. Der
längere Skalenstrich zeigt eine Schrittweite von 30°.
3. Schließen Sie den Schnellspanner [3].
Z5147 Montageanleitung
(2.2 DE)
Seite 6 von 8
