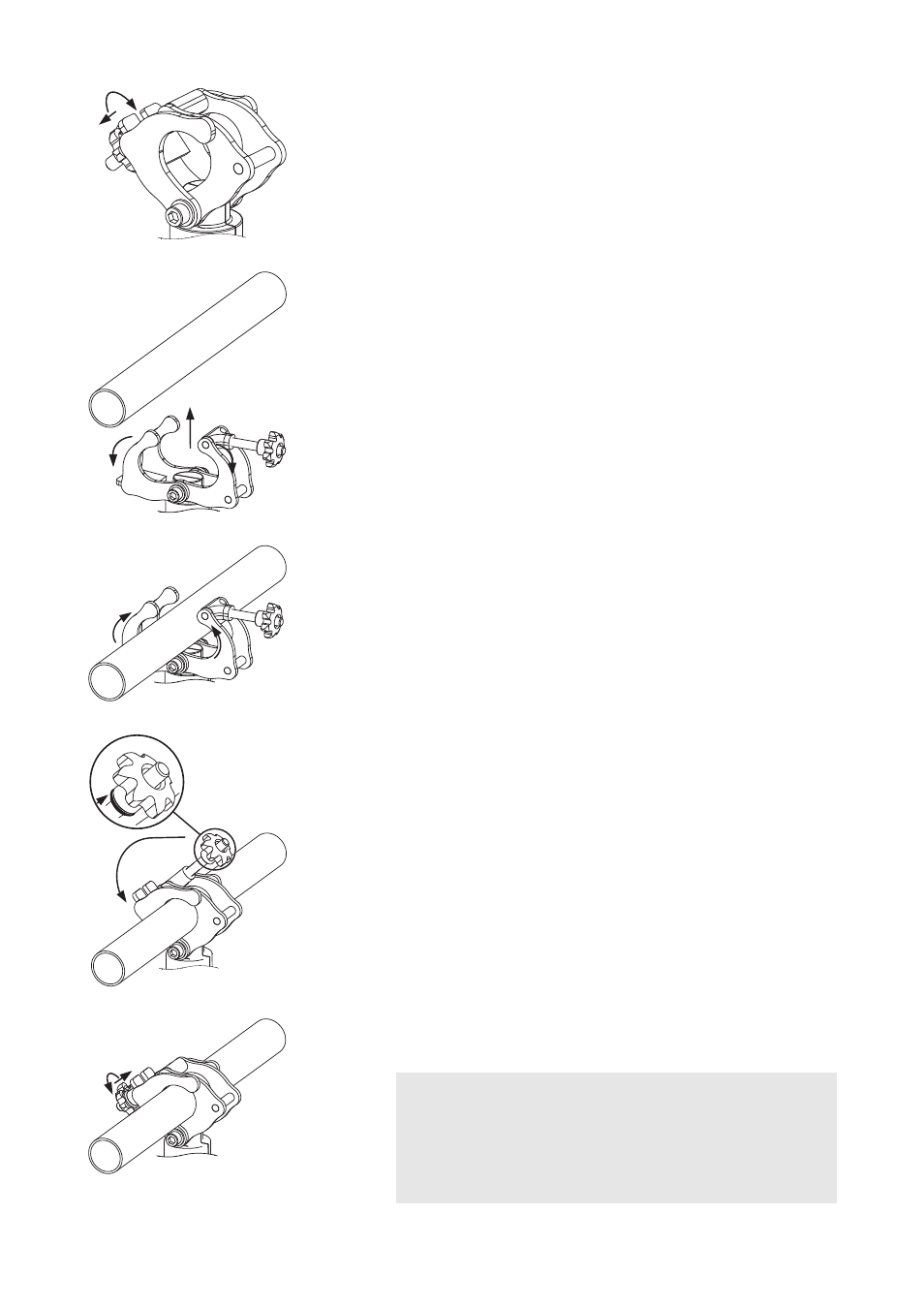

Fig. 6: Installation - Schritt 1
1. Drehen Sie die Knebelschraube [2] bis zum Anschlag heraus.
Fig. 7: Installation - Schritt 2/3
2. Klappen Sie den Verschlussarm aus.
3. Klappen Sie die beiden Klammerhälften auf und bringen Sie die
gesamte Anordnung in Ihre Betriebsposition.
Fig. 8: Installation - Schritt 4
4. Schließen Sie die beiden Klammerhälften um das Rohr.
[U]
[2]
Fig. 9: Installation - Schritt 5/6
5. Ziehen Sie die U-Scheibe [U] des Klapparms an die Knebelschraube
[2] zurück.
6. Klappen Sie den Verschlussarm zurück.
Fig. 10: Installation - Schritt 7/8
7. Ziehen Sie die Knebelschraube [2] handfest an.
Sicherheitshinweis !
Führen Sie keine anderen bzw. weiteren Justagearbeiten
durch, bevor die Knebelschraube angezogen ist.
Sichern Sie jetzt die Anordnung durch eine zweite,
unabhängige Sicherung gegen Herabfallen, bevor Sie
weitere Einstellungen bzw. Justagearbeiten vornehmen.
Z5147 Montageanleitung (2.2 DE) Seite 5 von 8
