8. Pflege und Wartung
[4]
[3]
[2]
[1b]
[1a]

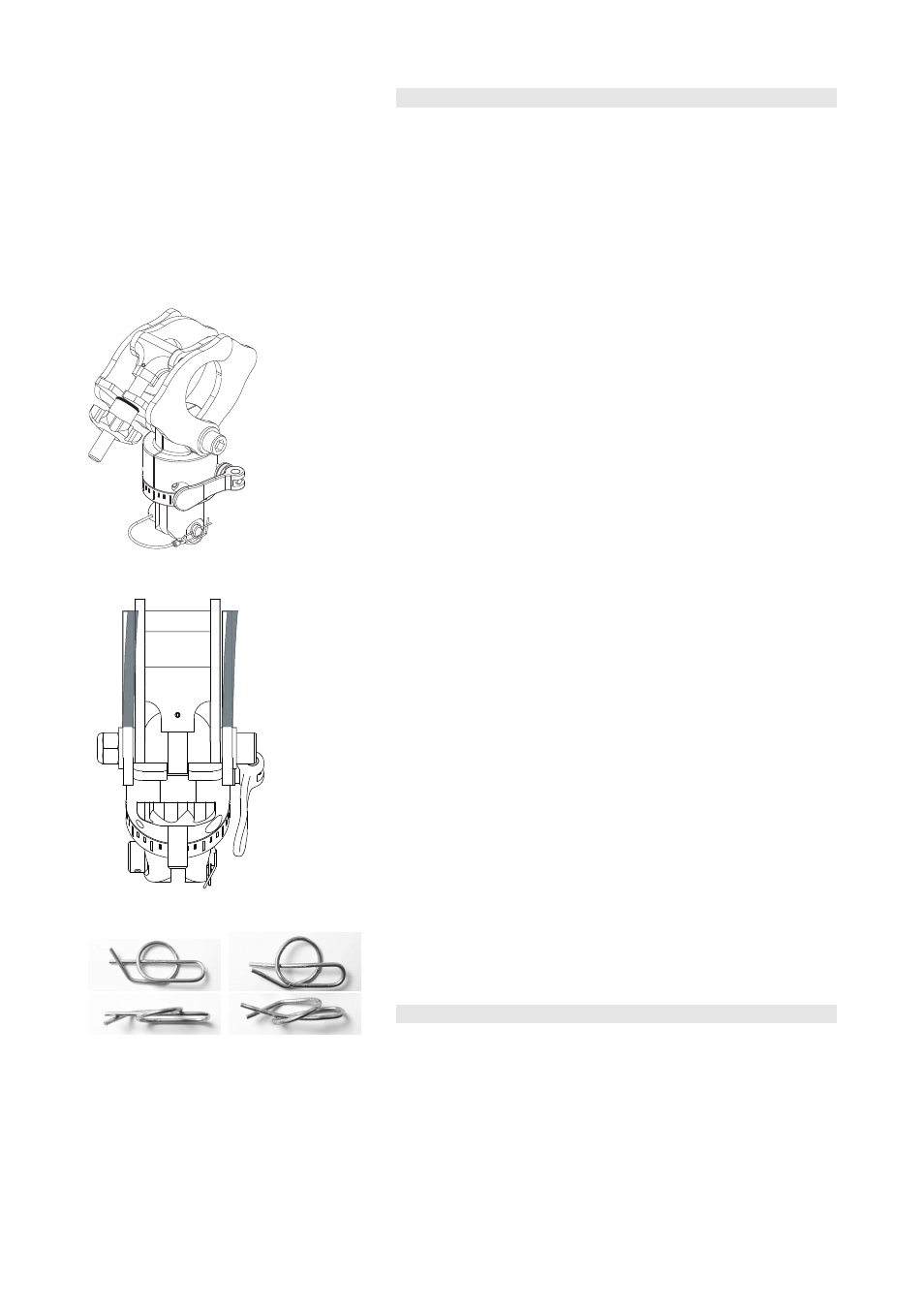

Fig. 13: Z5147 Rota Clamp
Pflege und Wartung
[4a] [4]
Fig. 14: Z5147 Rota Clamp Verbiegung
äußere Klammerhälften
Federstecker o.k. Federstecker tauschen
Fig. 15: Zustand Ringfederstecker [1a]
Reinigung
Reinigen Sie die Rota Clamp in regelmäßigen Abständen. Behandeln Sie
die Gelenkstellen [4] und bewegten Teile [2, 4] regelmäßig mit Sprühöl
(z.B. WD-40
® oder ein vergleichbares Produkt).
Lagerung
Lagern Sie die Rota Clamp gemäß den einschlägigen Vorschriften für
Anschlagmittel.
Prüfungen
Sachkundigenprüfung (gemäß BGG 912 "Prüfung von
sicherheitstechnischen und maschinentechnischen Einrichtungen in
Veranstaltungs- und Produktionsstätten für szenische Darstellung")
Prüfen Sie die Rota Clamp gemäß den einschlägigen Vorschriften für
Anschlagmittel.
Prüfempfehlungen
1. Überprüfen Sie die Rota Clamp auf offensichtliche Verformung und
anderweitige Beschädigungen (z.B. Risse, Korrosionsspuren).
2. Überprüfen Sie den Lastbolzen [1b] auf Verbiegung, Kerbung und
anderweitige Beschädigungen (z.B. Risse, Korrosionsspuren).
3. Überprüfen Sie den Verschlussarm samt Knebelschraube [2] auf
Verbiegung und anderweitige Beschädigungen (z.B. Risse,
Korrosionsspuren) sowie auf korrekte Funktion und Gängigkeit.
4. Überprüfen Sie die Funktion der Schnellspann- und Drehvorrichtung
[3] für die horizontale Ausrichtung.
5. Die zentrale Verbindung zwischen Klammer und Dreheinheit [4] ist
herstellerseitig auf korrekte Gängigkeit eingestellt.
Überprüfen Sie regelmäßig die selbstsichernde Mutter auf festen
Sitz,
sowie die korrekte Funktion bzw. Gängigkeit des
Klammermechanismus. Im Falle einer Beschädigung oder
Fehlfunktion, darf die Rota Clamp nur durch d&b audiotechnik
repariert werden.
6. Öffnen Sie den Klammermechanismus und überprüfen Sie die
äußeren Klammerhälften auf offensichtliche Verbiegung – siehe
nebenstehende Abbildung - Fig. 14. Im Falle einer Beschädigung
oder Fehlfunktion, darf die Rota Clamp nur durch d&b audiotechnik
repariert werden.
7. Überprüfen Sie den Ringfederstecker [1b] auf offensichtliche
Verformung sowie die Funktion der Verrigelung. Lässt sich der
Ringfederstecker nicht mehr sicher am Lastbolzen verriegeln,
tauschen Sie den Federstecker aus - Fig. 15.
9. Umwelt/Entsorgung
Beachten Sie die jeweils geltenden nationalen Bestimmungen und
Regelungen zur Entsorgung.
