Z5354 E8/E12 Flugadapter, Z5355 E8/E12 Flugadapter Link
1. Produktbeschreibung und Lieferumfang
Z5354, E8/E12 Flugadapter
Z5355, E8/E12 Flugadapter Link
Mit dem Z5354, E8/E12 Flugadapter lassen sich einzelne E8 bzw. E12
(E12-D), T(i)10 oder Y(i)7P/Y(i)10P Lautsprecher z.B. an Rohren und
Traversen befestigen und vertikal sowie horizontal ausrichten.
Zusammen mit dem Z5355, E8/E12 Flugadapter Link lassen sich zwei
Lautsprecher untereinander montieren.
Lieferumfang
Der Flugadapter und der Link werden als separate Artikel geliefert.
Prüfen Sie die jeweilige Lieferung auf Vollständigkeit und einwandfreien
Zustand.

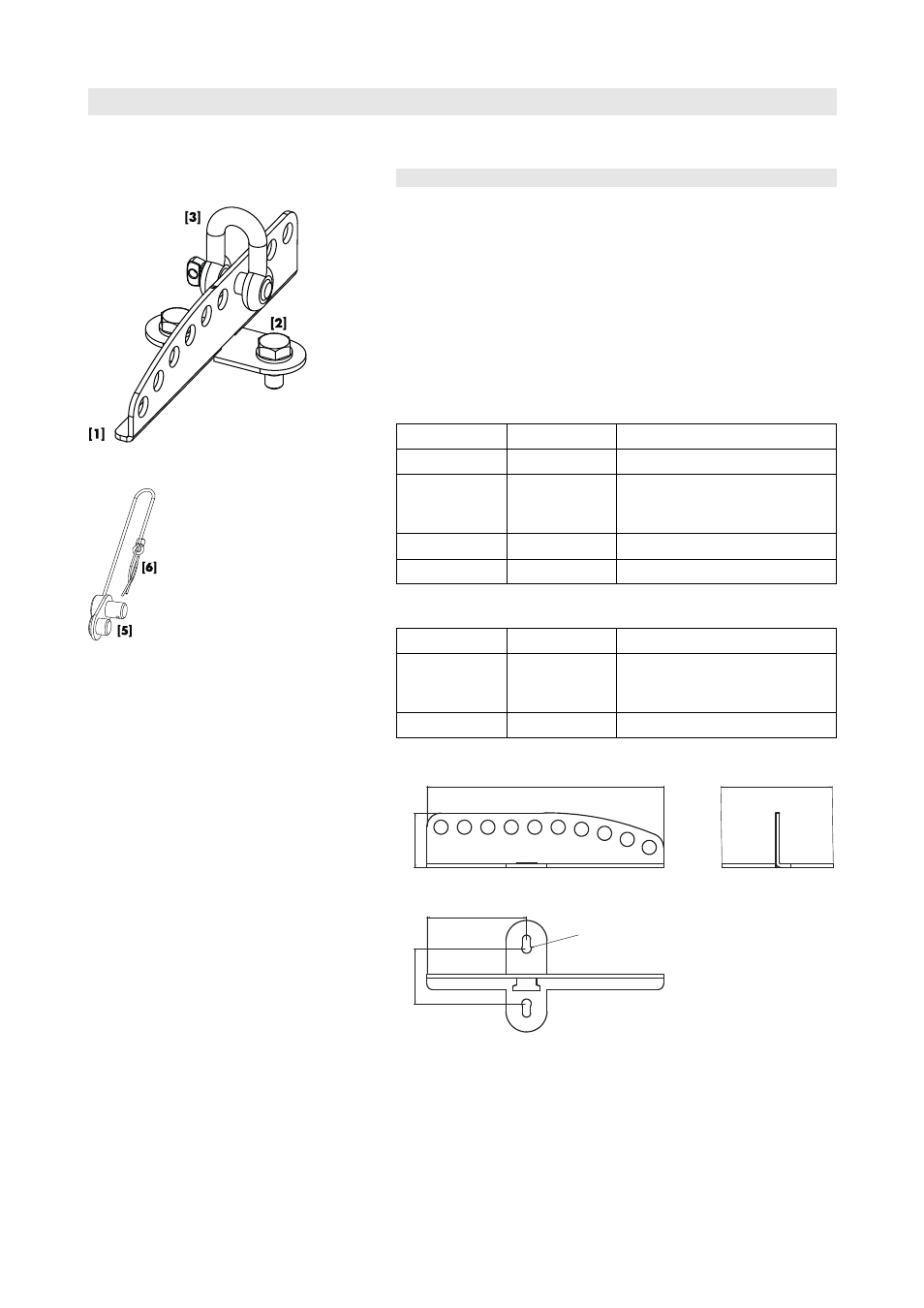

Flugadapter
Menge d&b Code Beschreibung
1 Z5354 E8/E12 Flugadapter [1]
2 Halsschraube Sechskant, M10 x 25
[2] mit Federring (vormontiert,
unverlierbar)
1 Schäkel 1 to. [3] (vormontiert)
1 D2978.INT. Montageanleitung
Flugadapter Link
Menge d&b Code Beschreibung
1 Z5355 E8/E12 Flugadapter Link [5] und
Ringfederstecker [6] mit Stahlseil
unverlierbar am Link befestigt.
1 D2978.INT. Montageanleitung
202 [8"]
46.
2 [
1.8"]
85 [3.3"]
4
7
[
1.8"]
M10
95 [3.7"]
Fig. 1: Abmessungen Z5354, E8/E12 Flugadapter in mm [Zoll]
