2. Bestimmungsgemäßer Einsatz

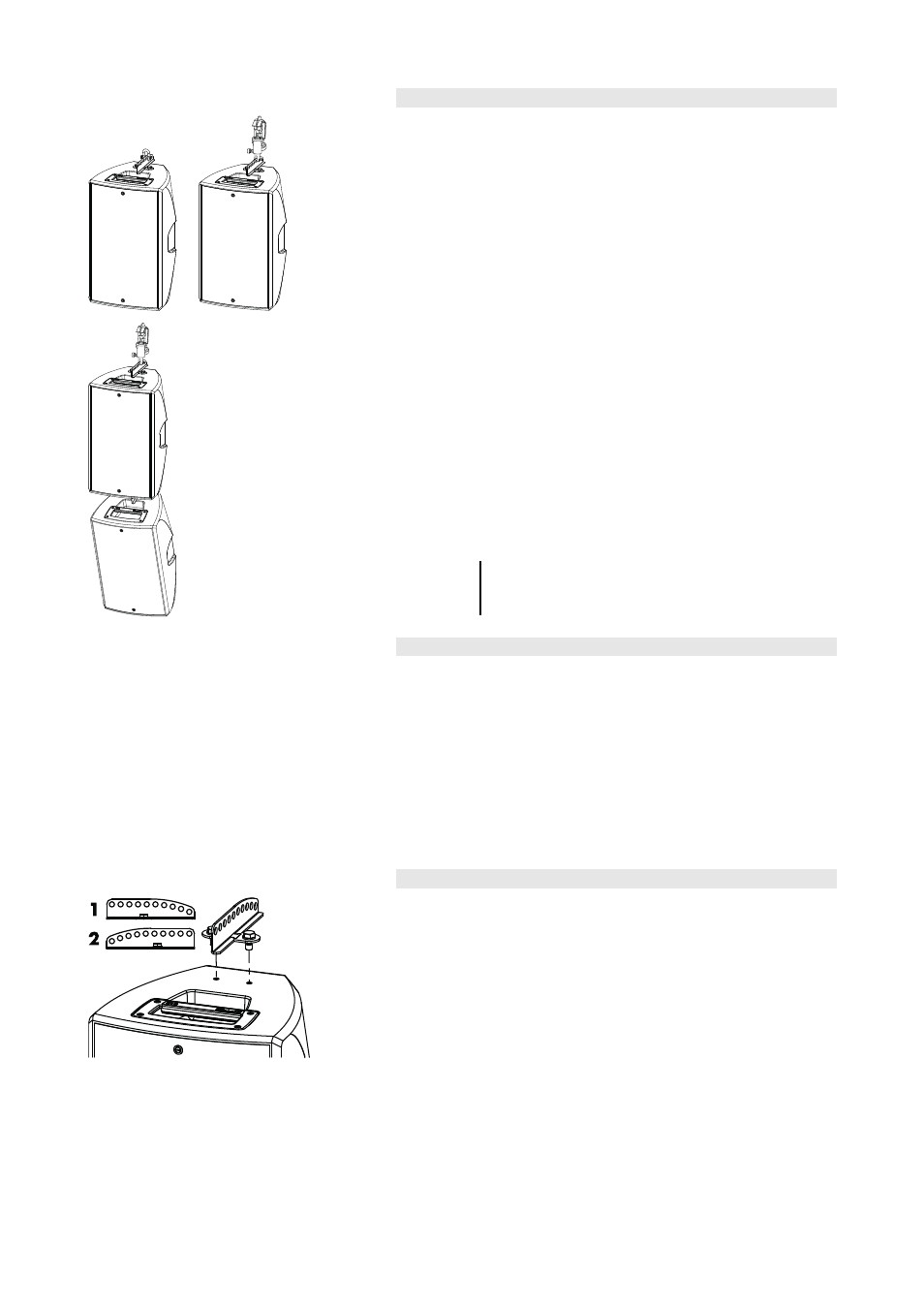

Anwendungsbeispiel E12 (E12-D)
Der Z5354, E8/E12 Flugadapter und der Z5355 E8/E12 Flugadapter
Link dürfen ausschließlich zusammen mit den d&b E-Serie Lautsprechern
E8/E12 (E12-D), T-Serie Lautsprecher T(i)10 (in Point Source Mode)
oder Y-Serie Y(i)7P/Y(i)10P gemäß der in dieser Anleitung
beschriebenen Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwendungs-
zweck ausgelegt sind.
Der Flugadapter kann auf folgende Arten eingesetzt werden:
– Zusammen mit dem mitgelieferten 1 to. Schäkel lassen sich
Lautsprecher an Stahlseilen oder Ketten fliegen.
– Zusammen mit dem Z5015 TV-Zapfen und der Z5012
Rohrklammer lassen sich einzelne Lautsprecher z.B. an Rohren
und Traversen mit einem Rohrdurchmesser von 32 mm bis
50 mm befestigen.
Alternativ kann auch die Z5147 Rota Clamp eingesetzt
werden.
– Zusammen mit dem Flugadapter Link können zwei E8 bzw. E12
(E12-D) Lautsprecher vertikal untereinander geflogen werden.
HINWEIS: Beachten Sie die in den jeweiligen Montageanleitungen
ausgewiesene maximale Belastbarkeit des betreffenden
Montagezubehörs.
3. Sicherheit
Allgemeine Sicherheit
Überprüfen Sie den Flugadapter sowie den Link vor dem Einsatz.
Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit der
Komponenten, dürfen diese nicht eingesetzt werden. Beachten Sie
hierzu das Kapitel 7. Pflege und Wartung auf Seite 8.
Belastbarkeit
Flugadapter und Link sind für das Gewicht von max. zwei, der oben
aufgeführten Lautsprecher, untereinander ausgelegt.
4. Montage des Flugadapters am Lautsprecher
Der Flugadapter kann in zwei Richtungen (1/2 in nebenstehender
Abbildung) montiert werden und wird direkt mit den M10
Gewindeeinsätzen des Lautsprechers verschraubt.
Benötigtes Werkzeug: Ring- oder Gabelschlüssel SW17.
1. Setzen Sie den Flugadapter an den Gewindeeinsätzen des
Lautsprechers auf.
2. Drehen Sie die beiden Halsschrauben zunächst von Hand ein.
3. Ziehen Sie die Halsschrauben fest.
Z5354/Z5355, Montageanleitung (1.3 DE) Seite 4 von 10
