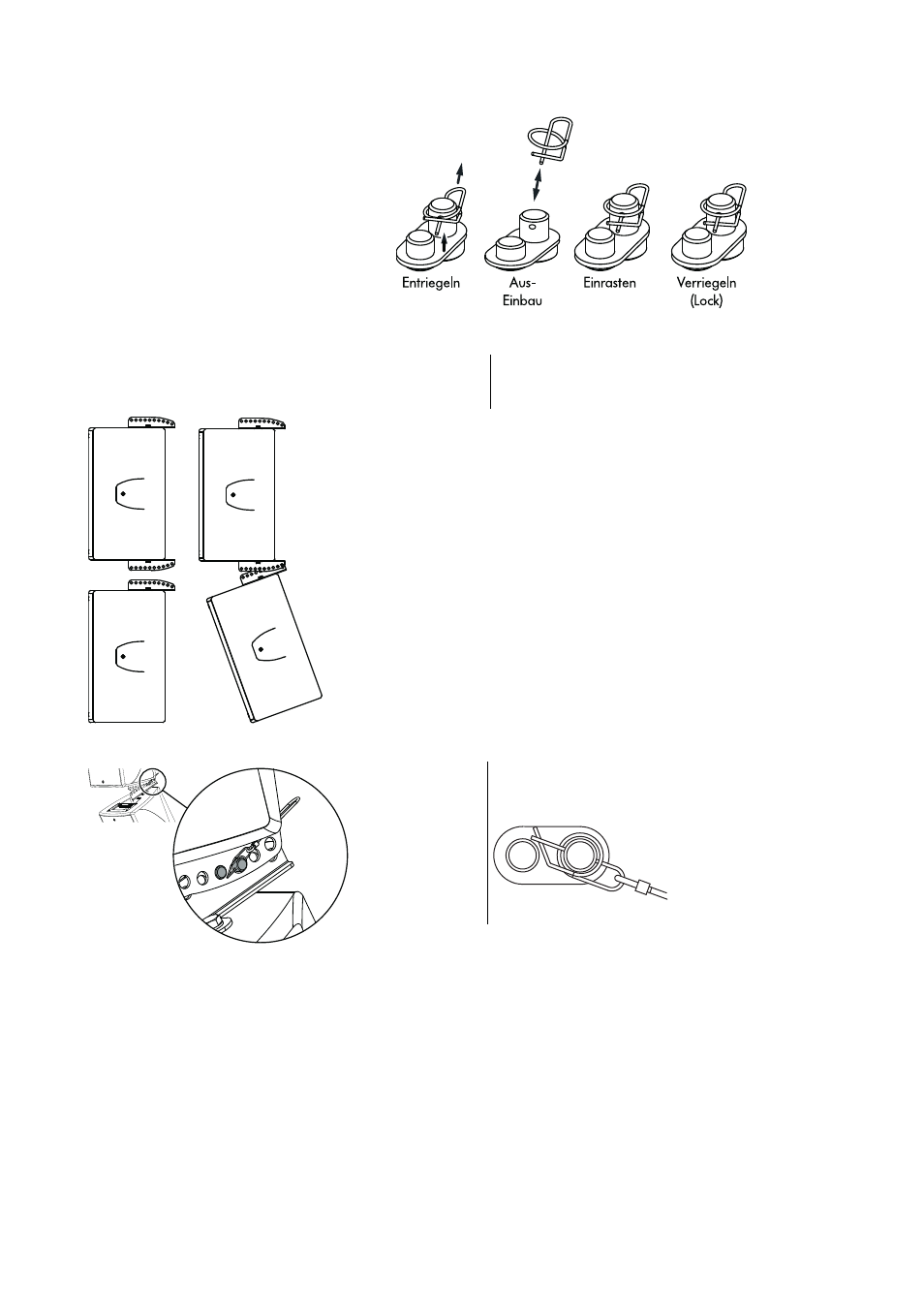

Funktion des Ringfedersteckers
Aufbau
VORSICHT! Führen Sie den gesamten Aufbau auf standsicherem
Untergrund durch, bevor Sie die Anordnung in die
Betriebsposition bringen.
Schritt 1 und 2 Schritt 3
Schritt 4 und 5
Vorbereitung der Lautsprecher
(nebenstehende Abbildung: Schritte 1 und 2)
Aus akustischen Gründen empfehlen wir, dass die Einbaurichtung der
beiden Flugadapter zwischen den Lautsprechern gleich ist.
1. Montieren Sie am oberen Lautsprecher einen Flugadapter an dessen
Ober- und Unterseite.
2. Montieren Sie am zweiten Lautsprecher einen Flugadapter an
dessen Oberseite.
Kopplung der Flugadapter
(nebenstehende Abbildungen: Schritte 3 bis 5)
3. Bringen Sie die beiden Flugadapter zwischen den Lautsprechern so
in Position, dass jeweils zwei Bohrungen zur Deckung kommen.
4. Setzen Sie den Link von einer Seite in die beiden deckungsgleichen
Bohrungen ein.
5. Stecken Sie den Ringfederstecker zur Sicherung ein.
VORSICHT! Achten Sie darauf, dass der Federstecker ordnungs-
gemäß eingerastet ist, bevor Sie die Anordnung in die
Betriebsposition bringen.
Ringfederstecker ordnungsgemäß eingerastet
