5.
Vertikale und horizontale Ausrichtung
Vertikale Ausrichtung
Im Steg des Flugadapters befinden sich 10 Bohrungen (12 mm). Je nach
dem zur Hängung verwendeten Rasterloch ergibt sich der vertikale
Neigungswinkel des Lautsprechers. Der Neigungswinkel bezieht sich auf
die Schwerpunktachse des Lautsprechers.
Entsprechend der Einbaurichtung des Flugadapters ergeben sich
unterschiedliche vertikale Neigungswinkel. In den folgenden Tabellen
sind die zugehörigen Werte jeweils für einen einzelnen Lautsprecher für
beide Einbaurichtungen aufgeführt.

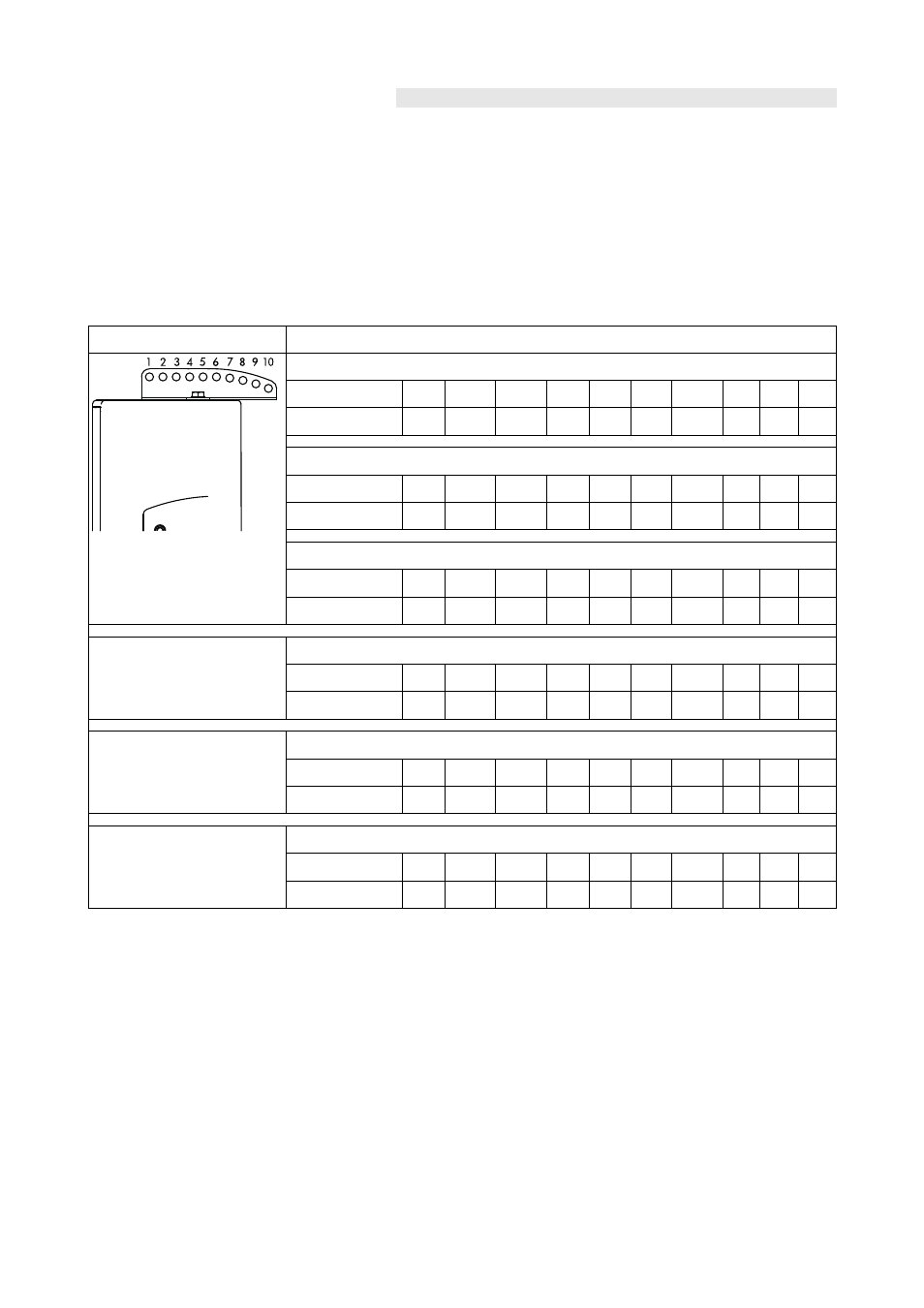

Einbaurichtung 1
Vertikale Ausrichtung
E8
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+6
0
–5
–11
–16
–21
–26
–31
–36
–40
E12 (E12-D)
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
–6
–9
–13
–16
–20
–23
–26
–29
–33
–36
T10 (in Point Source Mode)
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+8
+4
–1
–5
–10
–14
–18
–23
–27
–31
10S/D
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+17.5
+14
+11
+7.5
+4.5
+1
–2.5
–6
–9
–12.5
12S/D
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+23
+19.5
+16.5
+13
+9.5
+6.5
+3
0
–3.5
–6.5
Y(i)7P/Y(i)10P
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+7.5
+4
+0.5
–3.5
–7
–11
–14.5
–18
-22
–25
* Positiver Wert: Lautsprecher zeigt nach oben. Negativer Wert: Lautsprecher zeigt nach unten.
