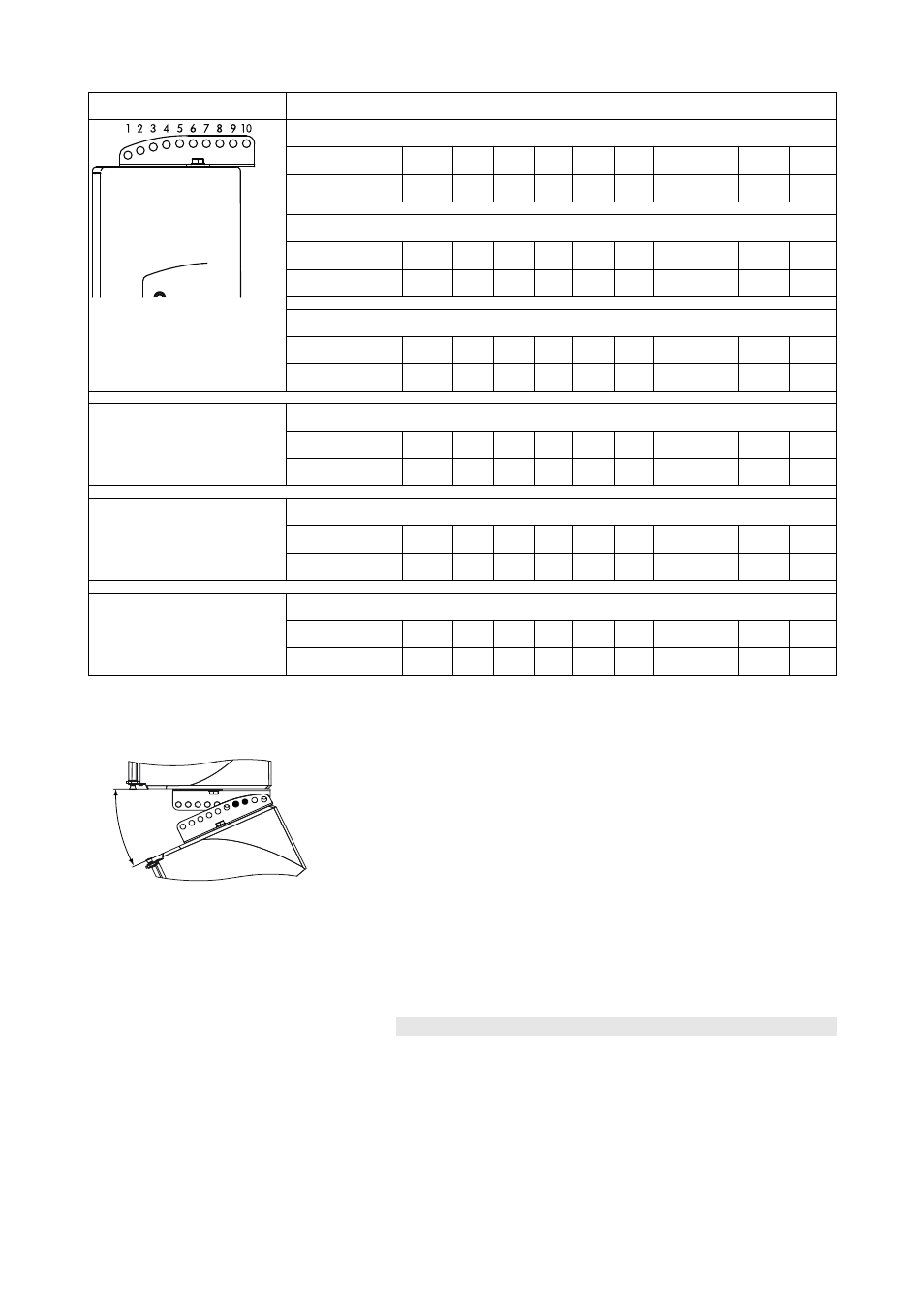

Einbaurichtung 2
Vertikale Ausrichtung
E8
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+16
+10
+4
–1
–7
–12
–18
–22
–27
–32
E12 (E12-D)
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
0
–3
–6
–10
–13
–17
–20
–24
–27
–30
T10 (in Point Source Mode)
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
0
–3
–6
–10
–13
–17
–20
–24
–27
–30
10S/D
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+10.5
+7
+4.5
+1.5
–2.5
–5
–8.5
–11.5
–14.5
–17.5
12S/D
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+15.5
+12
+9
+6
+3.5
+0.5
–3.5
–6
–9.5
–12
Y(i)7P/Y(i)10P
Lochindex
1
2
3
4
5
6
7
8
9
10
Winkel (°)*
+14
+10
+6.5
+2.5
+1
–5
–8.5
–12
–15.5
–25
* Positiver Wert: Lautsprecher zeigt nach oben. Negativer Wert: Lautsprecher zeigt nach unten.
Hinweis zu T10 Lautsprechern
25°
Aufgrund des engen vertikalen Abstrahlwinkels von 35° des T10
Lautsprechers im Point Source Mode, empfehlen einen maximalen
Öffnungswinkel von 25° zwischen zwei untereinander geflogenen T10
Lautsprechern.
Setzen Sie hierzu den Flugadapter Link bei Einbaurichtung 1 in die
Bohrungen 7/8 ein.
Die Funktion und Verwendung des Flugadapter Link wird im folgenden
Kap. 6 beschrieben.
Horizontale Ausrichtung
Die horizontale Ausrichtung wird an der betreffenden Hänge- bzw.
Aufnahmevorrichtung eingestellt.
6.
Verwendung des Flugadapter Link
Mit dem Z5355 E8/E12 Flugadapter Link können zwei Flugadapter
gekoppelt werden. Somit lassen sich zwei E8, E12 (E12-D), T(i)10 oder
Y(i)7P/Y(i)10P Lautsprecher vertikal untereinander hängen.
Der Link ist mit einem Ringfederstecker ausgestattet, der über ein
Stahlseil unverlierbar mit dem Link verbunden ist. Der Ringfederstecker
dient zur Sicherung des Links gegen Herausfallen.
Z5354/Z5355, Montageanleitung
(1.3 DE)
