Benutzerhandbuch
K&F SONA SUB
KLING & FREITAG GMBH © 2014
Version 2.1
Seite 14 von 23

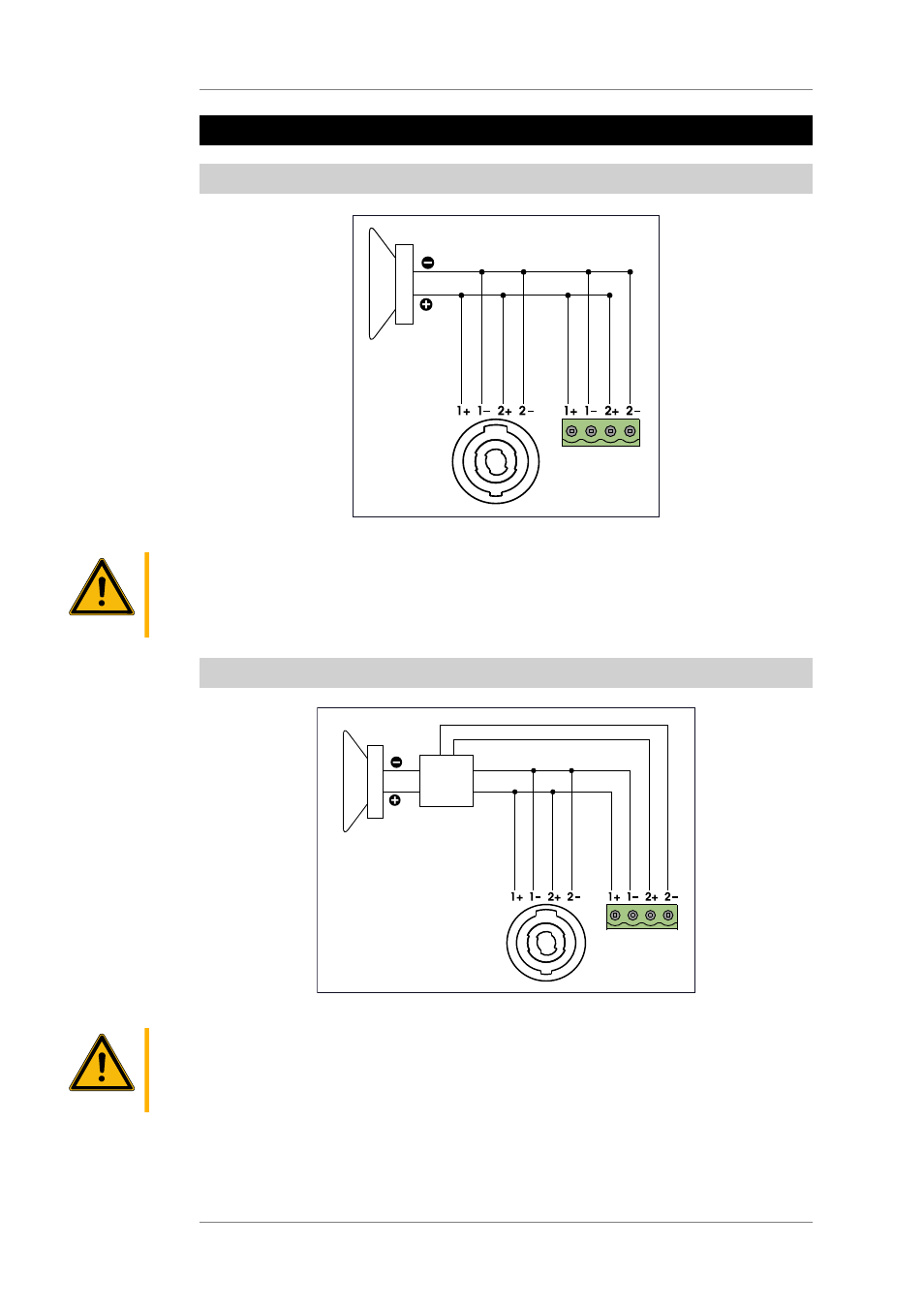

6.
Konfigurationen und Anschlussdiagramme
6.1
Belegung der Anschlüsse
Vorsicht
Beim Speakon-Anschluss sind die Pins 2+ / 2- parallel zu den Pins 1+ / 1- geschaltet.
6.2
Belegung der Anschlüsse, Option "XO"
"XO"
Vorsicht
Bei der Option "XO" werden Topteile über die Pins 2+ / 2- auf dem Phoenix-Anschluss
verbunden.
