Benutzerhandbuch K&F SONA SUB
KLING & FREITAG GMBH © 2014 Version 2.1 Seite 5 von 23
2. Produktbeschreibung
Der Subwoofer SONA SUB ist die ideale Bassergänzung für den Lautsprecher SONA 5.
Durch seine dezente Erscheinung fügt er sich unauffällig in nahezu jede Architektur ein. Die
praktischen Befestigungspunkte im doppelten Schlüssellochdesign bieten die Möglichkeit
der Wand- und Deckenmontage. Neben einem möglichen Betrieb über den K&F Controller
CD 44, lässt er sich auch über eine universelle elektronische Frequenzweiche betreiben. Mit
der Option "XO" können Sie die SONA SUB auch ohne Signalprozessor betreiben. Diese
Möglichkeiten machen ihn neben seiner überzeugenden Performance auch wirtschaftlich
äußerst attraktiv.
2.1 Lieferumfang
• Subwoofer für den gemeinsamen Betrieb mit Topteil K&F SONA 5. 3
Befestigungspunkte im Schlüssellochprinzip und einer Fixierbohrung zur horizontalen
und vertikalen Wandmontage.
• Bohrplan zum Anzeichnen von Befestigungspunkten für die Wand- und
Deckenmontage
• 4-fach Phoenix Stecker für die entsprechende Buchse im Lautsprecher.
• Dichtstopfen für Fixierbohrung
• Benutzerhandbuch (1x)

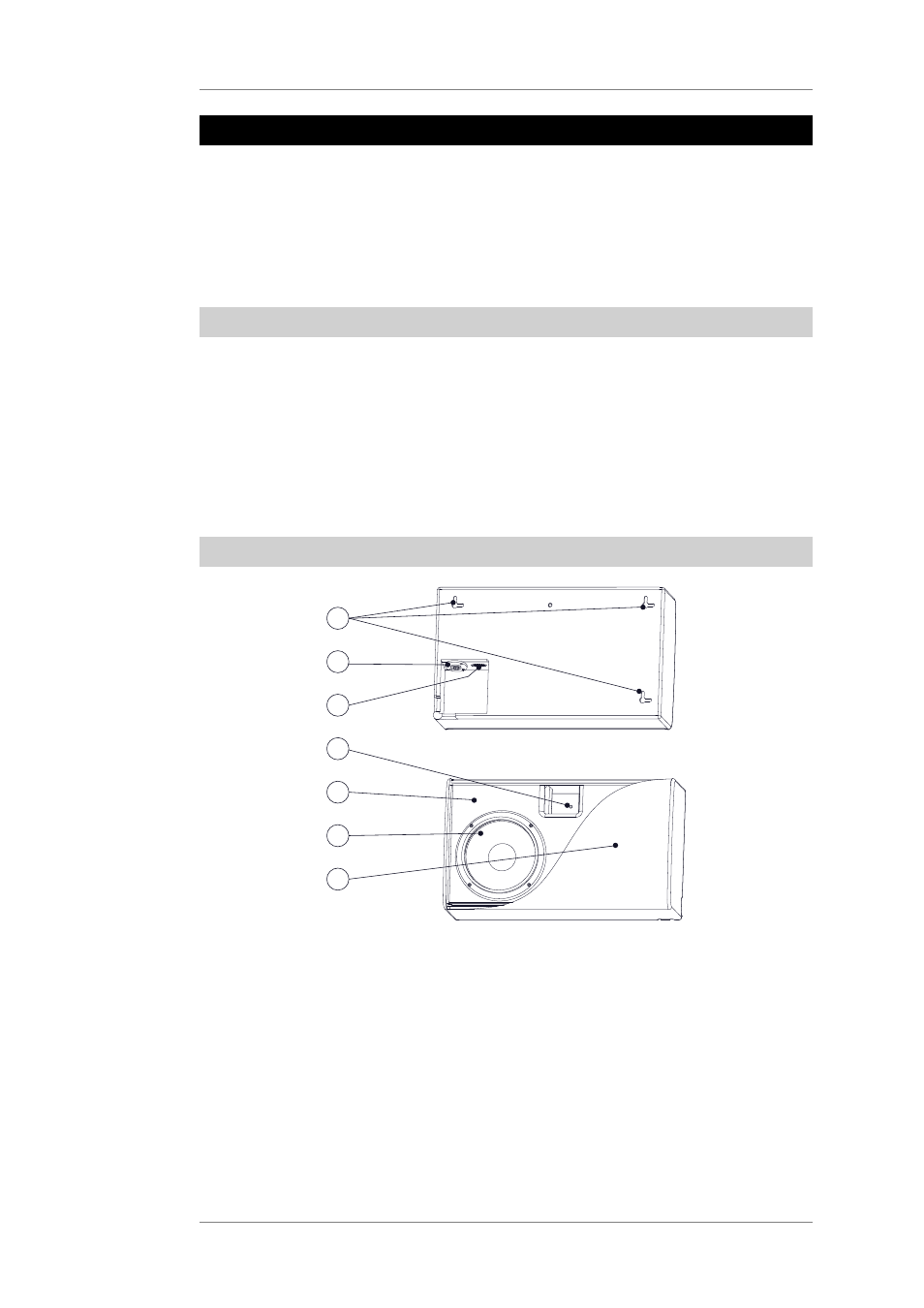

2.2 Übersicht Bauteile
1
2
3
4
5
6
7
1. Befestigungspunkte im doppelten Schlüssellochdesign zum horizontalen und vertikalen
Aufhängen.
2. Speakon - Buchse Ausführung NL4 MPR, parallel verdrahtet zur Phoenix - Buchse.
3. Phoenix - Buchse inkl. Stecker, parallel verdrahtet zur Speakon - Buchse.
4. Fixierbohrung mit entfernbarem Dichtstopfen. Sie dient der Sicherung des Gehäuses,
nachdem es in die Befestigungspunkte eingehängt wurde. Im Betrieb muss die
Fixierbohrung entweder durch den Dichtstopfen oder durch eine Fixierschraube
geschlossen sein, da sonst starke Störgeräusche auftreten können.
5. Lautsprechergehäuse
6. Lautsprecherchassis
7. Frontgitter, werkzeuglos montierbar und demontierbar.
