Seite 16
Benutzerhandbuch
E 90 MK II
KLING & FREITAG GMBH ©1995 - 2006
Version 4.0, 02.11.2006
Seite 16 von 22
10.

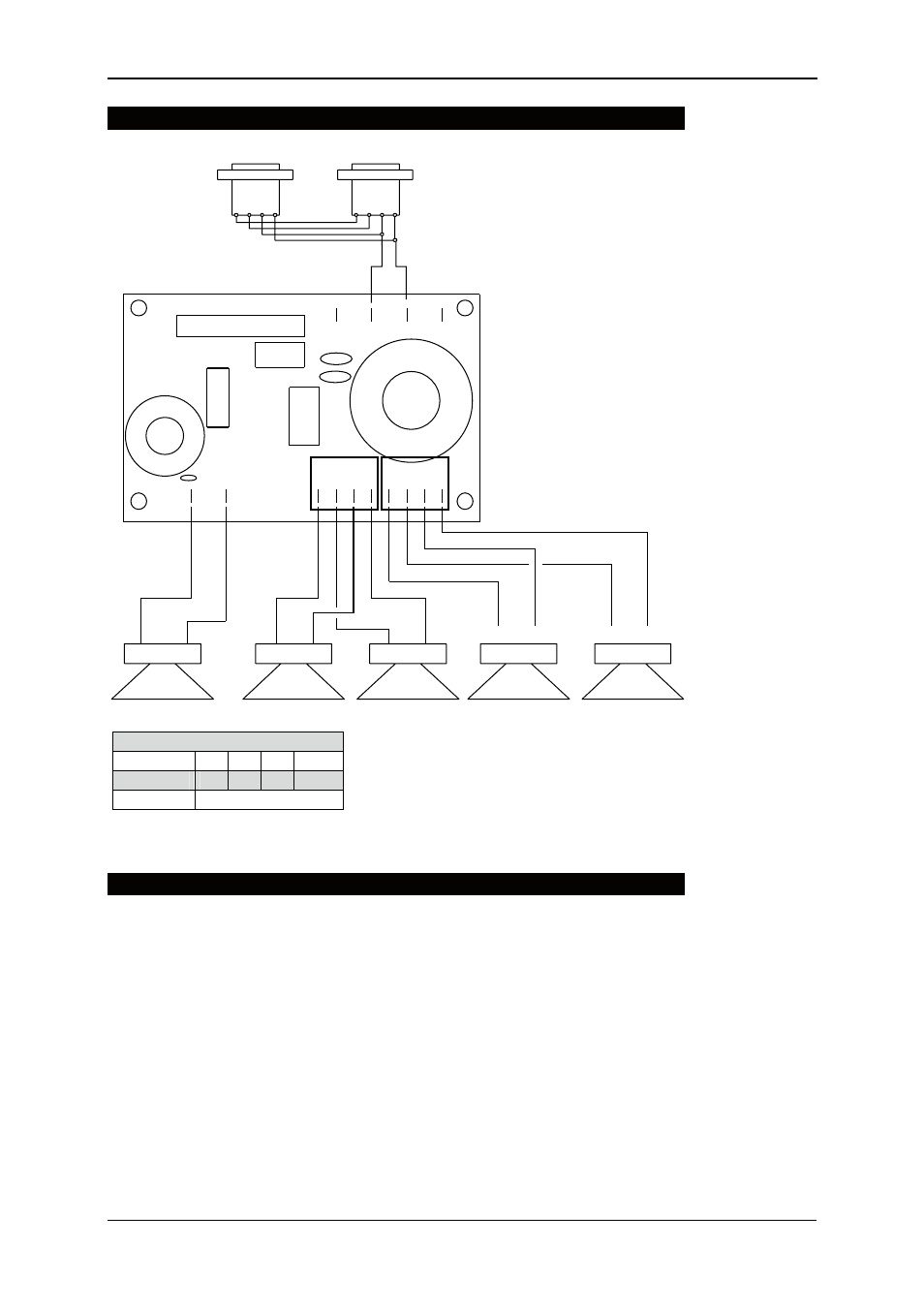

Frequenzweiche: Verdrahtungsplan E 90 MK II
2+
IN +
IN -
2- 1+ 1-
2+ 2- 1+ 1-
+
-
HF
+
-
LF 1
+
-
LF 2
+
-
LF 3
+
-
LF 4
+
-
HF
-
-
+
+
-
-
+
+
LF 1 + 2
LF 3 + 4
-
-
+
+
IN
11.
Ausbessern von Lackschäden / Wechseln des Frontschaums
Der von KLING & FREITAG verwendete PU-Strukturlack ist schlagfest und höchst be-
lastbar. Zur Vermeidung von Lackschäden, z.B. durch mobile Daueranwendungen,
empfehlen wir den Einsatz von Schutzhüllen oder Cases. Sollten dennoch Lackschä-
den auftreten, so können Sie diese auch mit handelsüblichem Acryllack in der ent-
sprechenden RAL Farbe Ihres Lautsprechers ausbessern.
Zum Auswechseln des Filterschaums, können Sie das Frontgitter inkl. Schaum an die
KLING & FREITAG GmbH zuschicken. Sie erhalten dann, gegen Zahlung einer Unkos-
tenpauschale, Ihr Gitter mit neuer Bespannung zurück.
Pinbelegung Speakon NL4
+
-
/
/
‚IN’
1+ 1-
2+ 2-
‚OUT’
Alle parallel zu ‚IN’
