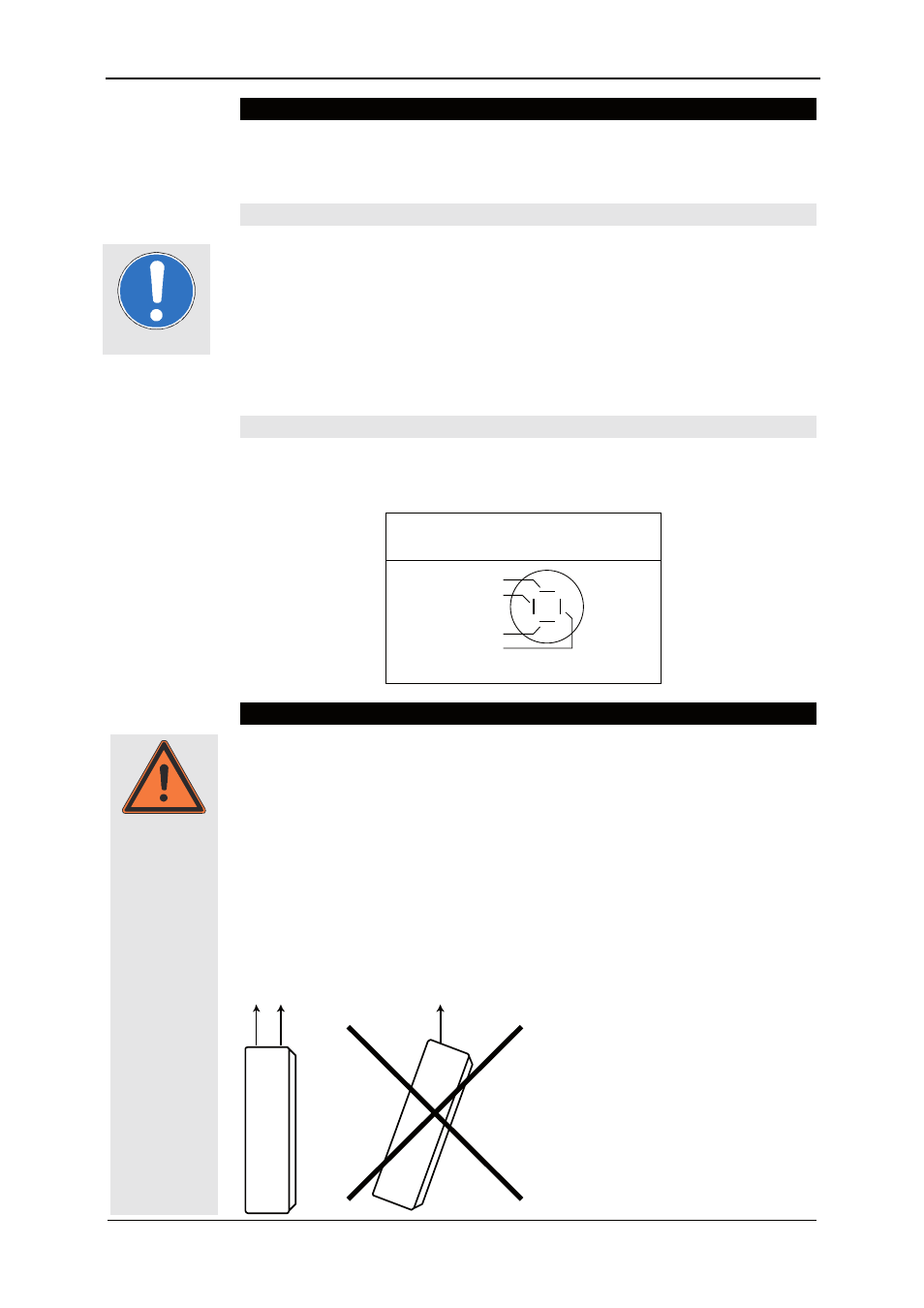

Benutzerhandbuch E 90 MK II
KLING & FREITAG GMBH ©1995 - 2006 Version 4.0, 02.11.2006 Seite 9 von 22
4. Hinweise für Variante mit der Option ‚100V’
Die Kling & Freitag Lautsprecher sind mit sehr hochwertigen Ringkernübertragern
ausgestattet. Dadurch werden Klangverluste minimiert. Mit 100 V Lautsprechern von
Kling & Freitag sind hochwertige Beschallungsergebnisse zu erzielen.
4.1 Gründe für die Wahl von Lautsprechern mit 100 V Technik
−
Verringerung von Leitungsverlusten.
−
Einfacher Aufbau eines Lautsprechernetzwerks durch einfache Parallelverdrah-
tung. Die Summe der einzelnen Lautsprecherleistungen (Angabe in VA =
W) darf nicht größer sein, als die Ausgangsleistung des 100 V Verstär-
kers.
−
Galvanische Trennung der Lautsprecher.
−
Integration von Lautsprechern in bereits vorhandene 100 V Systeme.
4.2 Anschlussbelegung der 100V Lautsprechereingänge
Der 100V Übertrager für die E 90 MK II verfügt über 3 ‚Abgriffe’. Sie können den
Lautsprecher wahlweise mit 50 VA, 100 VA oder 150 VA betreiben. Unten sehen Sie
an welchem Pin welcher Abgriff angeschlossen ist.
150VA Übertrager mit Abgriffen für
50VA, 100VA und 150VA
IN 1
-
2
-
1 +
2 +
50VA
100VA
150VA
0
all pins parallel to out
5. Hinweise für das Aufhängen der Lautsprecher
Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal
durchgeführt werden.
Beachten Sie die mitgelieferten Hinweise für Lautsprecher und Montagezu-
behör und die jeweils vorgeschriebenen Sicherheitsfaktoren. Befolgen Sie
auch die jeweiligen nationalen Sicherheitsbestimmungen.
Grundsätzlich sind die Systeme, egal ob einzeln oder miteinander verbunden, immer
an einem zusätzlichen, unabhängig wirkenden Punkt zu sichern.
Achten Sie darauf, dass alle Verbindungen gegen Selbstlösen gesichert sind und nur
zulässige, statisch geprüfte und ausreichend dimensionierte Halterungen, Anschlag-
mittel, Seile und Ketten verwendet werden.
An den M6 Gewindeeinsätzen auf dem Boden darf keine zusätzliche Last un-
ter den Lautsprecher gehängt werden.
Wichtig
Warnung
