Benutzerhandbuch

,SP’ Modelle auf Basis der CA Serie

KLING & FREITAG GMBH ©2003 - 2014

Version 7.1, 09.09.2014

Seite 10 von 52

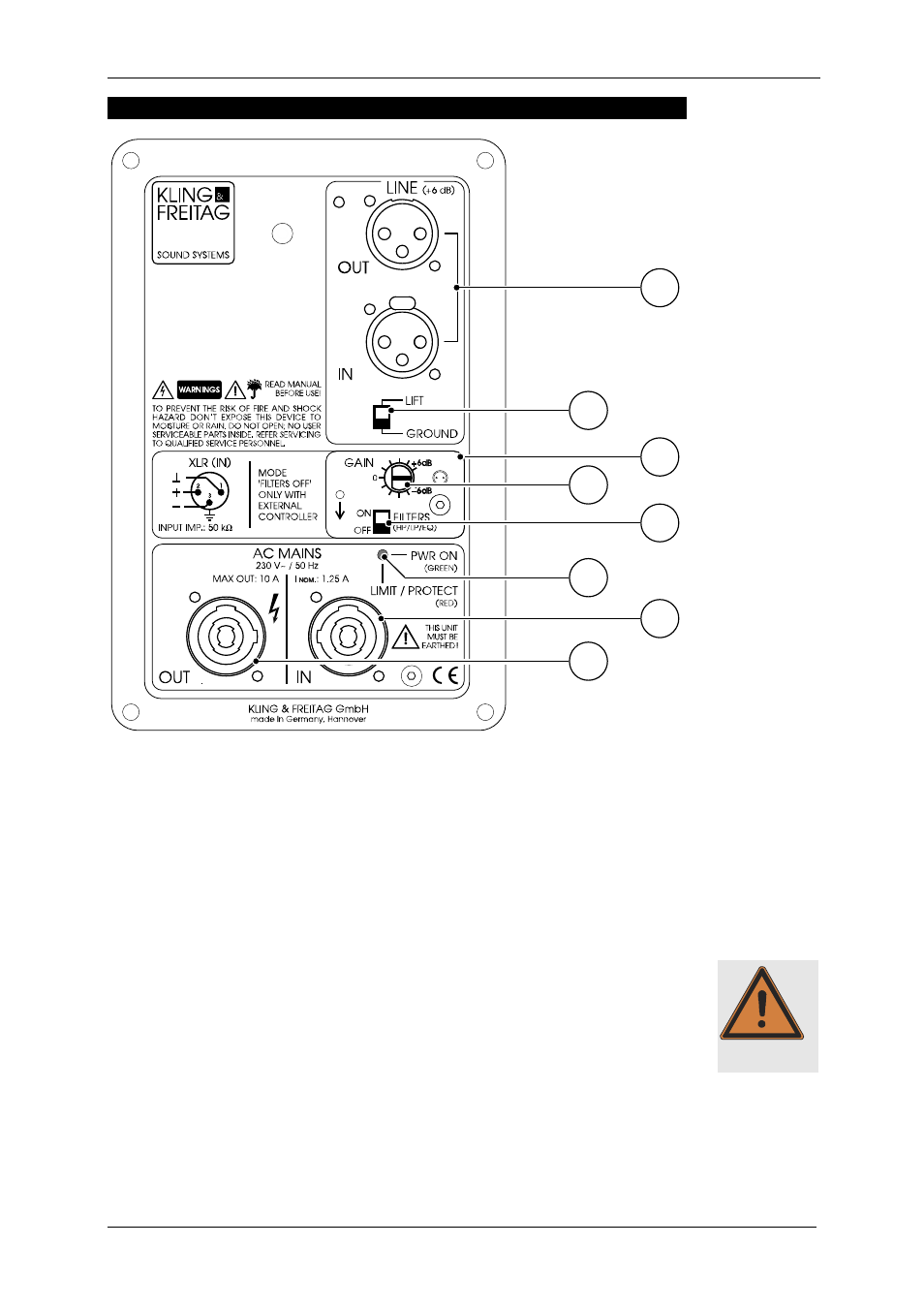

3. Anschlüsse, Bedienelemente und Anzeigen

2

8

6

5

7

3

4

1

1) LINE IN und LINE OUT (+6 dB)

Elektronisch symmetrierte Ein- und Ausgangsbuchse. Benutzen Sie die XLR-female
Buchse als Eingang (gekennzeichnet als ‚IN’). Die parallel verdrahtete XLR-male
Buchse (OUT) dient zum Weiterschleifen zu weiteren ‚SP’ Lautsprechern.

2) GROUND LIFT

Steht der Groundlift Schalter auf LIFT, so ist Pin 1 der LINE IN-Buchse (Masse) nicht
mit der Gehäusemasse des integrierten Verstärker-Moduls verbunden. Die Masse-
verbindung zwischen LINE IN (XLR-Male) und LINE OUT (XLR-Female) bleibt dabei
erhalten. Das Schalten des Groundliftschalters kann bei Brummproblemen notwen-
dig werden (siehe auch Kapitel 8.1 )

Nie die Schutzerde am Netzstecker abkleben --- Lebensgefahr!

3) SCHUTZDECKEL

Der Schutzdeckel dient dem Schutz vor ungewolltem Verstellen des Gain-Reglers
und des Filter ON / OFF Schalters. Der Deckel ist mit einer Einrastvorrichtung ver-
sehen. Um Zugang zu den unterliegenden Bedienelementen zu erhalten, drehen
Sie den Deckel in Pfeilrichtung kräftig nach unten.

Warnung

Warnung

Warnung

Warnung
