Benutzerhandbuch ,SP’ Modelle auf Basis der CA Serie
KLING & FREITAG GMBH ©2003 - 2014 Version 7.1, 09.09.2014 Seite 16 von 52

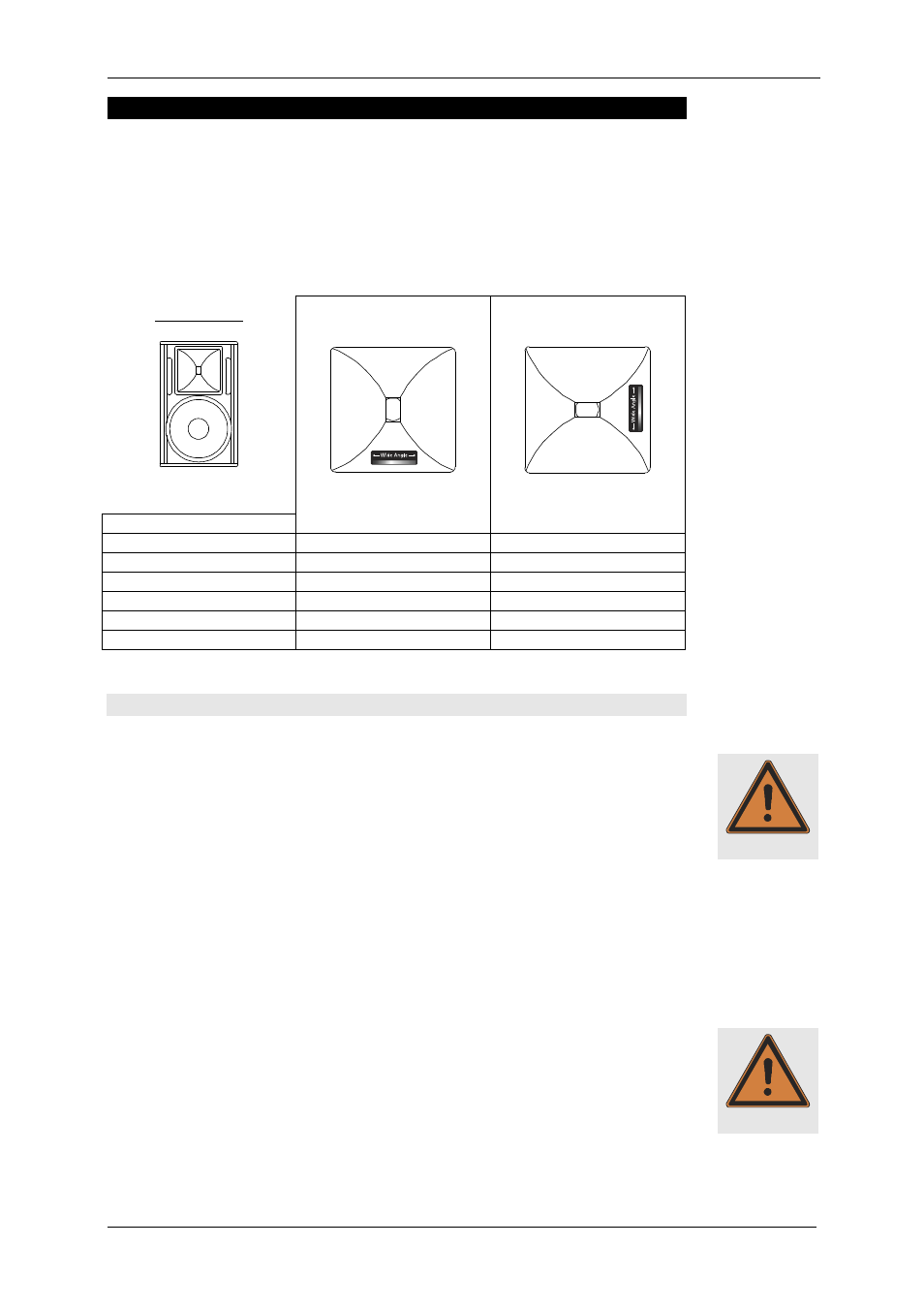

6. Abstrahlverhalten der jeweiligen SP-Lautsprecher
Die Hoch-Mitteltonsysteme können ‚aufrecht’ oder ‚liegend’ (z.B. als Bühnenmonitor)
eingesetzt werden. Die Abstrahlcharakteristik der Lautsprecher kann durch das um 90°
drehbare Hochtonhorn verschiedenen Anforderungen angepasst werden.
Anhand unten angeführter Tabelle können Sie erkennen, wie Ihr Horn in einem auf-
recht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres
Hochton-Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in
Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen die Horn-
position und damit das Abstrahlverhalten verrät.
DEFINITION:
Aufrecht stehender
Lautsprecher:
Horn nicht gedreht Horn gedreht
Modell
CA 1001 - SP
85° h x 55° v 55° h x 85° v
CA 1201 - SP 90° h x 60° v 60° h x 90° v
CA 1215-6 - SP 65° h x 50° v 50° h x 65° v
CA 1215-9 - SP 90° h x 50° v 50° h x 90° v
CA 1515-6 - SP 65° h x 50° v 50° h x 65° v
CA 1215-9 - SP 90° h x 50° v 50° h x 90° v
6.1 Änderung des Abstrahlverhaltens
Um das Horn zu drehen, gehen Sie wie folgt vor:
1) Netzstecker ziehen!
2) Entfernen Sie die vier Gitterbefestigungsschrauben am Deckel und Boden des Laut-
sprechers mit einem 3 mm Imbus-Schlüssel und entfernen das Gitter vom Lautspre-
chergehäuse.
3) Achten Sie darauf, dass keinerlei Gegenstände in den Lautsprecher gelangen!
4) Entfernen Sie die Schrauben des Hochtonhorns (ebenfalls 3 mm Imbus). Lösen Sie
das Hochton-Horn, indem Sie mit beiden Händen, Handflächen nach außen, in das
Horn greifen und heben Sie das Horn bei gleichzeitigem Druck der Handflächen
nach außen an. Greifen Sie auf keinen Fall mit einem Schraubendreher o.ä. hinter
den Hornrand, da Sie es sonst beschädigen könnten.
5) Drehen Sie das Horn um 90° und schrauben Sie das Horn wieder fest (ohne Ge-
walt!)
6) Schrauben Sie das Gitter fest.
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie darauf,
dass Sie das Horn nicht immer wieder in eine Richtung drehen, da sich sonst die An-
schlusskabel verdrillen und sich die Kontakte des Hochton-Anschlusskabels lösen kön-
nen. Lose Kabel können spannungsführende Teile berühren: Gefahr des Stro
Lose Kabel können spannungsführende Teile berühren: Gefahr des Stro Lose Kabel können spannungsführende Teile berühren: Gefahr des Stro Lose Kabel können spannungsführende Teile berühren: Gefahr des Strom- m- m- m-
schlags. schlags. schlags. schlags.
Warnung Warnung Warnung Warnung
Warnung Warnung Warnung Warnung
