Benutzerhandbuch ,SP’ Modelle auf Basis der CA Serie
KLING & FREITAG GMBH ©2003 - 2014 Version 7.0, 09.09.2014 Seite 21 von 52

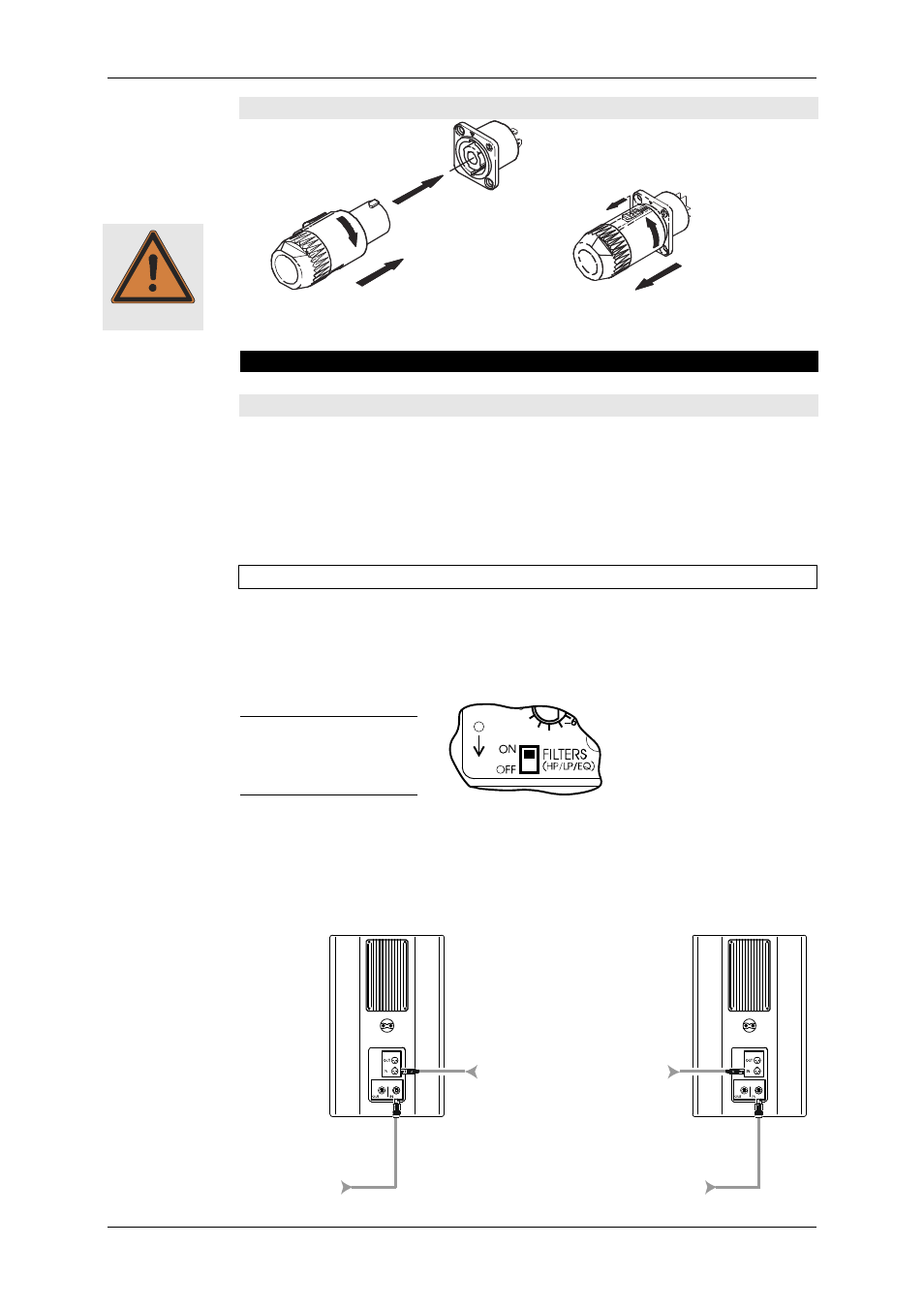

8.2 Anschluss der Netzstecker an das Anschlussterminal
2.
1. 3.
1.
2.
Verwenden Sie ausschließlich das mitgelieferte Netzkabels an einer Netzsteckdose, die
mit max.16 A abgesichert ist. Siehe auch Hinweise in Kapitel 4 ‚Netzkabel’ auf Seite 13.
9. Konfigurationen und Anschlussdiagramme
9.1 Betrieb ohne K&F Systemcontroller
Die Ansteuerung des Fullrange-Systems ist so ausgelegt, dass es sowohl für sich alleine
oder gemeinsam mit einem SP-Subwoofer betrieben werden kann. Der Subwoofer wird
in dieser Betriebsart mit einer integrierten Filterelektronik bandbegrenzt.
Das Fullrange-System ist durch einen Hochpass vor tieffrequenten Signalen (Subsonic)
geschützt und wird bei Betrieb mit Basslautsprecher mittels Korrekturfiltern an den Pha-
sengang der jeweiligen Subwoofer angepasst.
9.1.1 Fullrange Betrieb
Diese Betriebsart eignet sich hervorragend zur Übertragung von Sprachanwendungen
und Musikanwendungen ohne hohen Bedarf an Bassanteil. Benötigen Sie in dieser Be-
triebsart dennoch einen höheren Bassanteil, so heben Sie den Bassbereich zwischen 50
und 80Hz am Mischpult nach Bedarf an.
Der Schalter ‚FILTERS’
am SP-Lautsprecher
muss in dieser Betriebs-
art auf ‚ON’ stehen.
Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar aneinan-
der angeordnet) oder setzen Sie den Lautsprecher als Bühnenmonitor ein, dann senken
Sie die Frequenzen unterhalb 300 Hz um 3-4 dB ab! (Die K&F Systemcontroller besitzen
dafür ein zuschaltbares ‚Top-Low Cut’ Filter.)
INPUT Channel 2 Channel 1
LINE
AC-MAINS
LINE
AC-MAINS
AC ~ 16 A max. AC ~ 16 A max.
Warnung Warnung Warnung Warnung
