7.2 Aneinander aufgestellte Lautsprechersysteme (Clusterbetrieb)
Sollten die Lautsprecher über einen optional erhältlichen K&F Systemcontroller betrie-
ben werden, so empfehlen wir beim ‚Cluster-Betrieb’ den Top Low Cut Filter zu be-
nutzen. Sie optimieren damit den Frequenzgang für diese Anwendung (siehe auch
Benutzerhandbuch des jeweiligen Controllers).
Bei Betrieb ohne K&F Systemcontroller, sollten Sie beim ‚Cluster-Betrieb’ die Frequen-
zen unterhalb 300 Hz um 3-4 dB absenken.

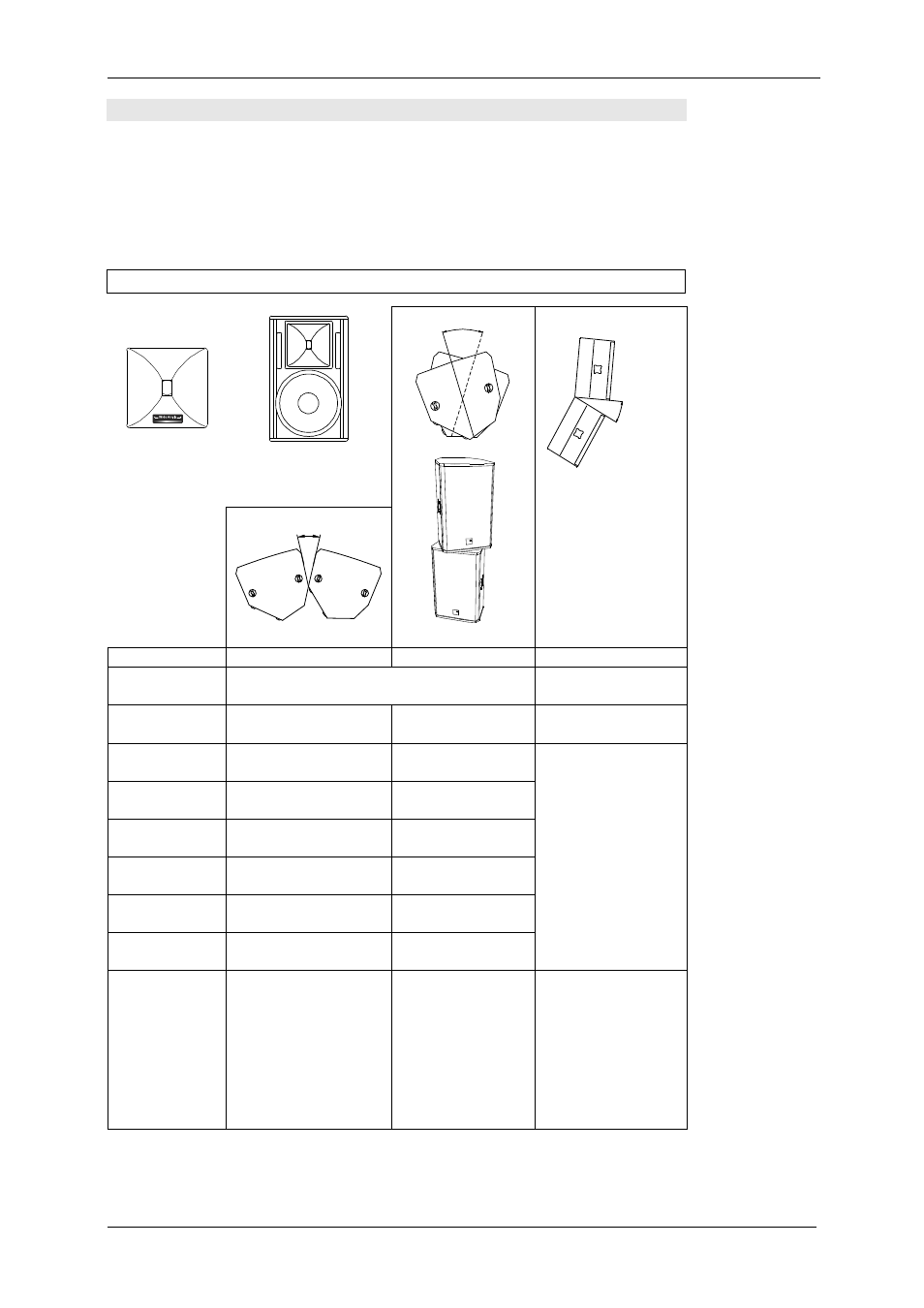

7.2.1 Mit nicht gedrehtem Horn
*Da beim Clustern von 90° Systemen mit nicht gedrehtem Horn verstärkt Interferenzef-
fekte auftauchen können, ist das Clustern der CA 1001, der CA 1201, der CA 1215-9
und der CA 1515-9 nur bedingt zu empfehlen. Bei sehr weit zu beschallenden Win-
keln empfehlen wir mehrere 60°, bzw. 65° Systeme nebeneinander anzuordnen.
Horn nicht
gedreht
Aufrecht
stehender
Lautsprecher
Winkel 2
zwischen Mittelachsen
Winkel 3
je kleiner Winkel 3,
desto kleiner der
vertikale Abstrahl-
winkel, aber desto
größer ist die Erhö-
hung des Schallpe-
gels.
Winkel 1
zwischen Seitenwänden
Kombination Winkel 1 Winkel 2 Winkel 3
CA 1001 mit
CA 1001 50°
Bedingt empfohlen*
30°
CA 1201 mit
CA 1201 45°-55°
Bedingt empfohlen*
55°-65°
Bedingt empfohlen*
20°-35
CA 1215-6 mit
CA 1215-6
30° 40°
20°-30°
CA 1215-6 mit
CA 1215-9
35° 45°
CA 1215-9 mit
CA 1215-9 40°-50°
Bedingt empfohlen*
50°-60°
Bedingt empfohlen*
CA 1515-6 mit
CA 1515-6
30° 40°
CA 1515-6 mit
CA 1515-9
35° 45°
CA 1515-9 mit
CA 1515-9 40°-50°
Bedingt empfohlen*
50°-60°
Bedingt empfohlen*
Anwendung Erweiterung des hori-
zontalen Abstrahlwin-
kels, z.B. für breit zu
beschallende Hörerflä-
chen
Erweiterung des
horizontalen Ab-
strahlwinkels und
Erhöhung des
Schallpegels bei
Beschallung von
größeren Entfer-
nungen
Erweiterungen des
vertikalen Abstrahl-
winkels, z.B. für
Rangbeschallungen
oder Erhöhung des
Schallpegels bei Be-
schallung von größe-
ren Entfernungen
