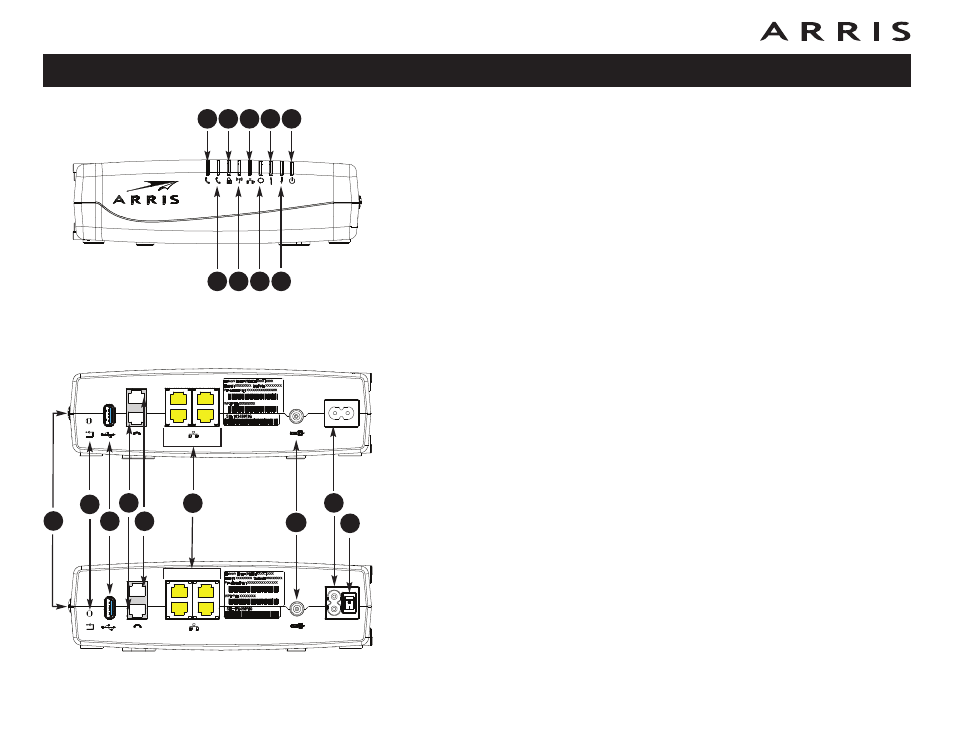

Vorderseite
An der Vorderseite des Telefonie-Gateways befinden sich die folgenden Anzeigen.
A
Tel 2: Zeigt den Status von Leitung 2 an.
B
Tel 1: Zeigt den Status von Leitung 1 an.
C
Secure: Zeigt WPS ist aktiv
D WiFi: Zeigt den WLAN-Status an.
E
Ethernet: Zeigt die Ethernet-Konnektivität zwischen Telefonie-Gateway und
Computer an.
F
Online: Zeigt den Status der Internet-Datenübertragung an.
G US: Zeigt die Upstream-Konnektivität an.
H DS: Zeigt die Downstream-Konnektivität an.
I
Power: Zeigt an, ob das Gerät ans Stromnetz angeschlossen ist.
Rückseite
An der Rückseite des Telefonie-Gateways befinden sich die folgenden Anschlüsse und
Bedienelemente:
A
WPS-Taste/WPS-Anzeigeleuchte: Verbindet das Telefonie-Gateway mit einem
drahtlosen Gerät. Die LED leuchtet, wenn WPS (Wireless Protected Setup, Standard
für Funksicherheit) aktiviert ist.
B
Reset-Taste: Startet das Telefonie-Gateway neu, wie bei einer Netzstromunterbrechung.
Verwenden Sie zum Drücken der Taste einen spitzen, nicht metallischen Gegenstand.
C
USB: USB-Host-Anschluss für die zukünftige Unterstützung externer USB-Geräte.
D Telephone 1/2: Anschluss für die erste Telefonleitung (oder beide Leitungen eines
2-Leitungen Telefonanschluss).
E
Telephone 2: Anschluss für die zweite Telefonleitung.
F
Ethernet (1–4): Anschlüsse zur Verwendung mit dem LAN-Anschluss eines
Computers.
G Cable: Anschluss für das Koaxialkabel.
H Netzanschluss: Anschluss für das Netzkabel.
I
Netzschalter (nur TG862S): Netzschalter (EIN/AUS).
