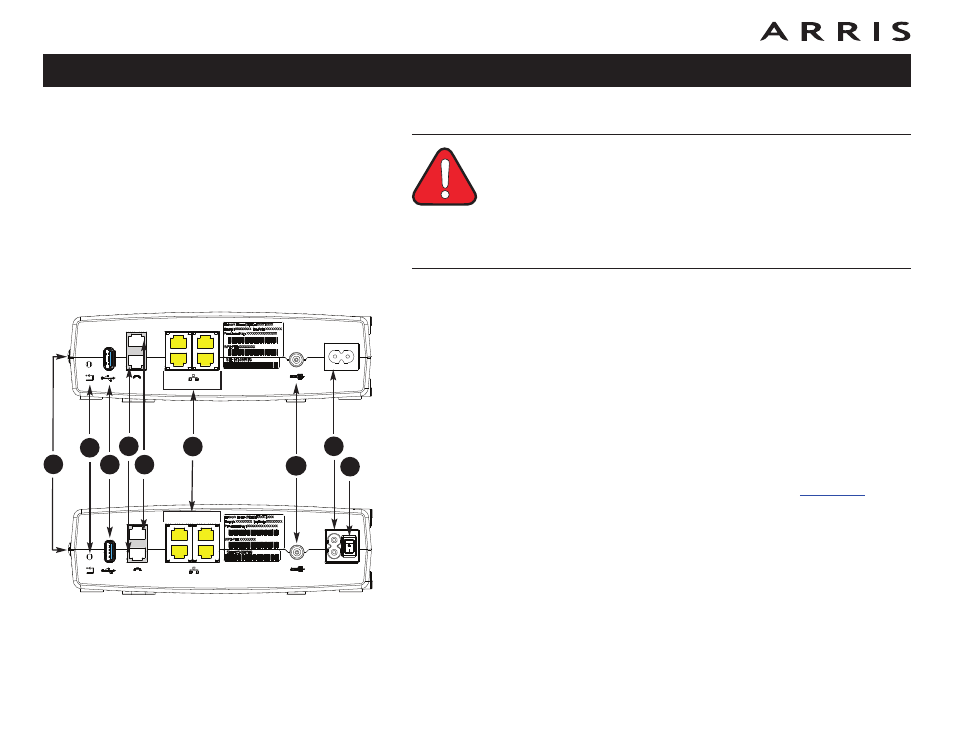

Benutzerhandbuch zum Touchstone TG862 Telefonie-Gateway
Anschließen des Telefonie-Gateways
WARNUNG
Gefahr von Verletzungen oder Geräteschäden
Der Anschluss des Telefonie-Gateways an vorhandene Telefonkabel zu Hause
sollte ausschließlich von professionellen Systemtechnikern vorgenommen
werden. Physische Verbindungen zum bisherigen Telefonanbieter müssen
entfernt und die Verkabelung muss überprüft werden. Die Kündigung des
Telefondienstes allein reicht nicht. Wird dies unterlassen, können
Dienstunterbrechung und/oder eine dauerhafte Schädigung des Telefonie-
Gateways die Folge sein.
1
Schließen Sie das eine Ende des Koaxialkabels an die Kabelanschlussdose oder an
den Splitter an und das andere Ende an den Kabelanschluss des Telefonie-Gateways
(G). Schrauben Sie die Anschlüsse von Hand fest und ziehen Sie dann mit einem
Schraubenschlüssel um eine weitere 1/8-Drehung an.
Hinweis: Verwenden Sie für eine optimale Leistung qualitativ hochwertige
Koaxialkabel und möglichst wenige Splitter zwischen Kabelbuchse und Telefonie-
Gateway.
2
Schließen Sie das Netzkabel an die Netzanschlussbuchse des Telefonie-Gateways (H)
an und verbinden Sie das Netzkabel anschließend mit einer Steckdose in der Nähe.
Nur Modell TG862S: Der Netzschalter an der Rückseite des Modems (I) muss
eingeschaltet sein.
Die Power-LED an der Vorderseite des Telefonie-Gateways leuchtet auf und blinkt
dann einmal (siehe LED-Tabelle im Abschnitt „Verwenden des Telefonie-Gateways“).
Falls die Power-LED nicht leuchtet, lesen Sie den Abschnitt zur
3
Schließen Sie ein Ende des Ethernet-Kabels an einen der Ethernet-Anschlüsse auf
der Rückseite des Telefonie-Gateways an (F) und das andere Ende an den Ethernet-
Anschluss eines Computers, Hubs oder Breitband-Routers.
Hinweis: Verwenden Sie zum Anschließen an einen Computer das im Lieferumfang
des Telefonie-Gateways enthaltene Ethernet-Kabel.
4
Verbinden Sie ein Ende des Telefonkabels mit einem der grauen Telefonanschlüsse
an der Rückseite des Telefonie-Gateways (D oder E). Schließen Sie das andere Ende
ans Telefon an.
Hinweis: Wenn Sie ein TG862-Telefonie-Gateway sowie ein Telefon mit zwei
separaten Leitungen über ein einzelnes RJ-14-Kabel besitzen, muss dieses Kabel in
den Anschluss mit der Beschriftung „Telephone 1/2“ gesteckt werden.
Reset
USB
Telephone
Ethernet
10/100/1000
Cable
1/2
2
2
1
4
3
A
C
B
D
F
E
H
G
Reset
USB
Telephone
Ethernet
10/100/1000
Cable
1/2
2
2
1
4
3
I
TG862A/B
TG862S
