Wenn das Logikelement Stopp kVAr Rampe wahr ist, sorgt es dafür, dass der Generator die Steigerung
der kVAr einfriert und einen konstanten Ausgangspegel beibehält. Dieses Element hat die gleiche
grundlegende Verwendung wie das Element Stopp kW Rampe.

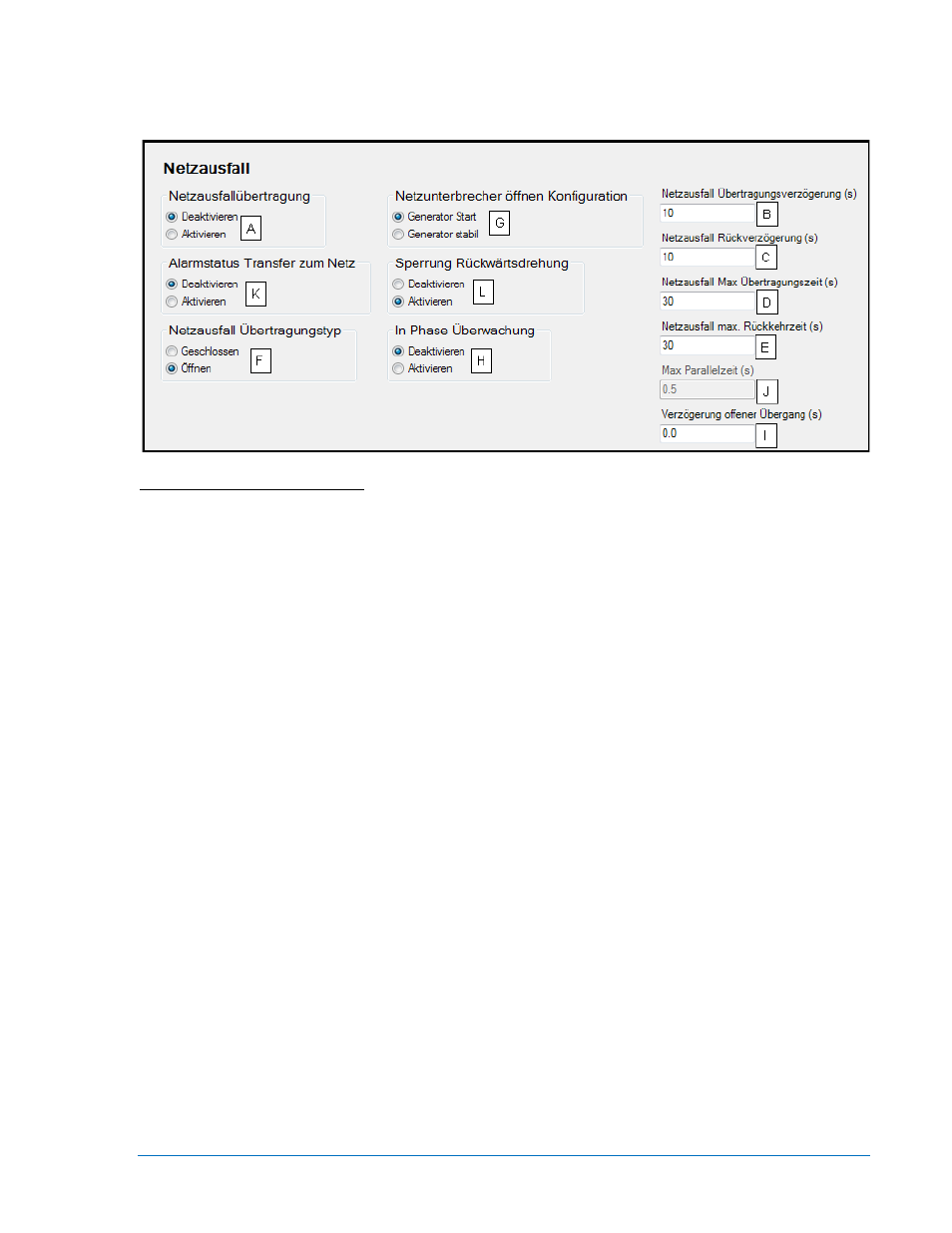

Abbildung 4-62 Netzausfall
A Netzausfallübertragung: Aktivieren oder deaktivieren. Diese Einstellung gilt nicht, wenn die
Generatorfrequenz 400Hz beträgt.
B Netzausfall Übergangsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s. Dies gibt die
Verzögerung zwischen der Erkennung eines Netzausfalls und der Initiierung des Transfers auf den
Generator an.
C Netzausfall Rückverzögerung: Einstellbar von 0 bis 1.800 s in Schritten von 1 s. Dies gibt die
Verzögerung zwischen der Erkennung eines wiederhergestellten (stabilen) Netzes und der Initiierung
der Rückkehr vom Generator aufs Netz an.
D Netzausfall Max Übergangszeit: Einstellbar von 10 bis 3.700 s in Schritten von 1 s. Dies gibt die
maximale Zeit an, die für den Transfer von einem ausgefallenen Netz auf die Generatorleistung erlaubt
wird. Wurde der Übergang in dieser Zeit nicht erreicht, wird ein 'Netzausfall Übertragungsausfall'
Voralarm gemeldet und der Übergang wird abgebrochen. Der Voralarm kann gelöscht werden, indem
der DGC-2020 in den AUS Modus versetzt wird oder die Reset Taste auf der vorderen Schalttafel
gedrückt wird. Beachten Sie, dass die Einstellung für 'Netzausfall max. Transferzeit' größer sein muss,
als die Zeit für 'Netzausfall Übergangsverzögerung' plus 'Sync Aktivierungsverzögerung' plus
'Unterbrecher Schließen Wartezeit'.
E Netzausfall max. Rückkehrzeit: Einstellbar von 10 bis 3.700 s in Schritten von 1 s. Dies bestimmt die
maximale Zeit, die für einen Übergang von Generatorleitung zu Netzleistung erlaubt ist, wenn zum Netz
zurückgekehrt wird, nachdem ein Transfer zum Generator nach einem Netzausfall erfolgt ist. Wenn
geschlossene Übergänge verwendet werden, muss dies auf ein Zeitintervall eingestellt werden, das
länger ist als die Max. Parallelzeit. Zusätzlich muss die Zeit länger eingestellt werden als die Zeit, die
der Generator benötigt, um von Volllast auf Leerlauf herunterzufahren, wenn auf das Netz transferiert
wird. Wenn dieser Zeitgeber während der DGC-2020 einen Übergang von Generatorleistung auf
Netzleistung versucht, nachdem das Netz wiederhergestellt ist, wird ein Voralarm 'Netzausfall Fehler bei
Rückkehr' gemeldet. Auch nachdem der Voralarm gemeldet wurde, wird der DGC-2020 weiter
versuchen, auf das Netz zurückzukehren.
F Netzausfall Übergangstyp: Geschlossen oder offen.
G Netzunterbrecher öffnen Konfiguration: Generatorstart oder Generator stabil.
H In Phase Überwachung: Deaktivieren oder aktivieren.
I Verzögerung offener Übergang: Einstellbar von 0 bis 3.600 in Schritten von 0,1 s.
J Max. Parallelzeit: Einstellbar von 0,1 bis 10,000 s in Schritten von 0,1 s.
K Alarmzustand Übergang zum Netz: Deaktivieren oder aktivieren.
L Sperrung Rückwärtsdrehung: Deaktivieren oder aktivieren.
