Basler Electric DGC-2020 - Handbuch (Seite 230)

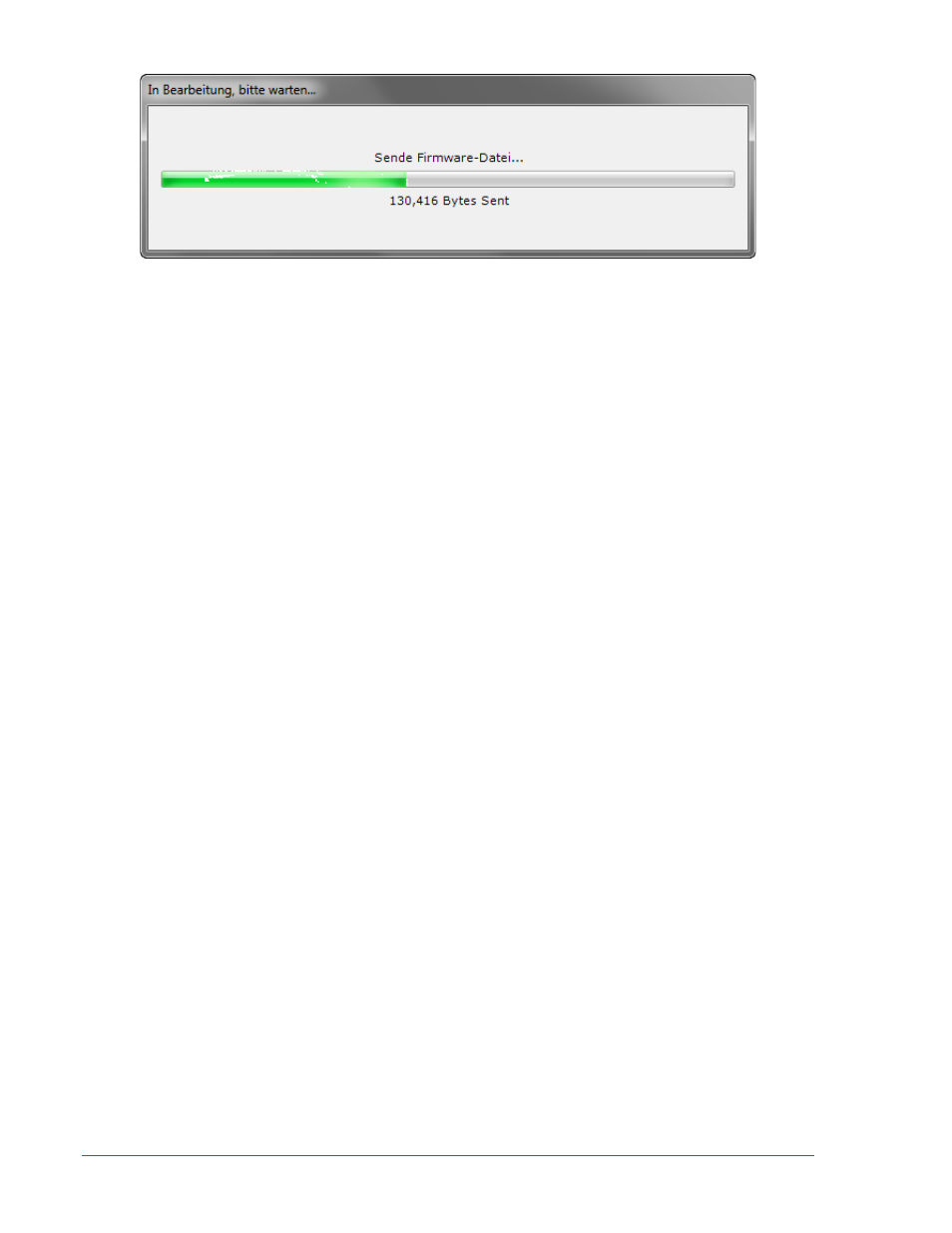

Abbildung 4-80. In Bearbeitung, bitte warten…
11. Nachdem die Dateien hochgeladen wurden, klicken Sie auf die Schließen Schaltfläche im
Fenster Basler Electric Uploader für Gerätepakete und trennen Sie die Kommunikation zum
DGC-2020.
Firmware im DGC-2020 aktualisieren
A. Aktualisieren Sie die Firmware des DGC-2020 und laden Sie dann eine gespeicherte
Einstellungsdatei.
1. Aktualisieren Sie die Firmware und das Sprachmodul des DGC-2020.
a. Verbinden Sie den DGC-2020 mit BESTCOMSPlus. Überprüfen Sie die
Anwendungsversion der Firmware im Fenster ALLGEMEINE EINSTELLUNGEN>
VERSIONSINFO->DGC-2020.
b. Wählen Sie Gerätedateien hochladen im Menü Kommunikation. Sie müssen zu diesem
Zeitpunkt noch nicht mit dem DGC-2020 verbunden sein. Speichern Sie bei Aufforderung
die Einstellungen, wenn dies gewünscht ist.
c. Öffnen Sie die gewünschte Gerätepaketdatei (
∗∗∗∗DGC-2020-∗∗∗∗∗_xxyyzz. Bef, wobei
∗∗∗∗ zusätzlicher Beschreibungstext von variabler Länge sein kann und xx.yy. Zz die
Versionsnummer der Gerätepackungsdatei repräsentieren.)
d. Markieren Sie die Kästchen für die DGC-2020 Firmware und das DGC-2020
Sprachmodul. Notieren Sie sich die Versionsnummer der DGC-2020 Firmware; dies ist
die Version, die in einem späteren Schritt verwendet wird, um die Anwendungsversion in
der Einstellungsdatei einzustellen. Dies ist NICHT die gleiche Nummer wie die Version
der Paketdatei, die durch die xx.yy. Zz Felder im Namen der Paketdatei repräsentiert
wird.
e. Klicken Sie die Schaltfläche Hochladen und folgen Sie den angezeigten Anweisungen,
um den Aktualisierungsprozess zu beginnen.
f. Trennen Sie die Kommunikation mit dem DGC-2020, nachdem das Hochladen
abgeschlossen ist.
2. Laden Sie die gespeicherte Einstellungsdatei in den DGC-2020.
a. Schließen Sie alle Einstellungsdateien.
b. Wählen Sie Neu, DGC-2020 aus dem Menü Datei.
c. Stellen Sie eine Verbindung zum DGC-2020 her.
d. Wenn alle Einstellungen aus dem DGC-2020 gelesen wurden, öffnen Sie die
gespeicherte Einstellungsdatei, indem Sie die Datei über Datei, Datei öffnen im
BESTCOMSPlus Menü auswählen.
e. Wenn BESTCOMSPlus fragt, ob Sie die Einstellungen und die Logik ins Gerät laden
wollen, klicken Sie Ja.
f. Wenn Sie Fehlermeldungen beim Hochladen erhalten und Anzeichen bestehen, dass die
Logik nicht mit der Firmware kompatibel ist, prüfen Sie, dass die DGC-2020
Bauformnummer in der gespeicherten Datei der des DGC-2020 entspricht, in den die
Datei geladen wird. Die Bauformnummer in der Einstellungsdatei finden Sie unter
ALLGEMEINE EINSTELLUNGEN>BAUFORMNUMMER in BESTCOMSPlus.
4-112 DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
