Fehlerbehandlung und Diagnose
6.1.2 K­Bus­Interface
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED „I/O ERR" signalisiert. Das Blinken der LED "I/
O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der
Fehlercode ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung.

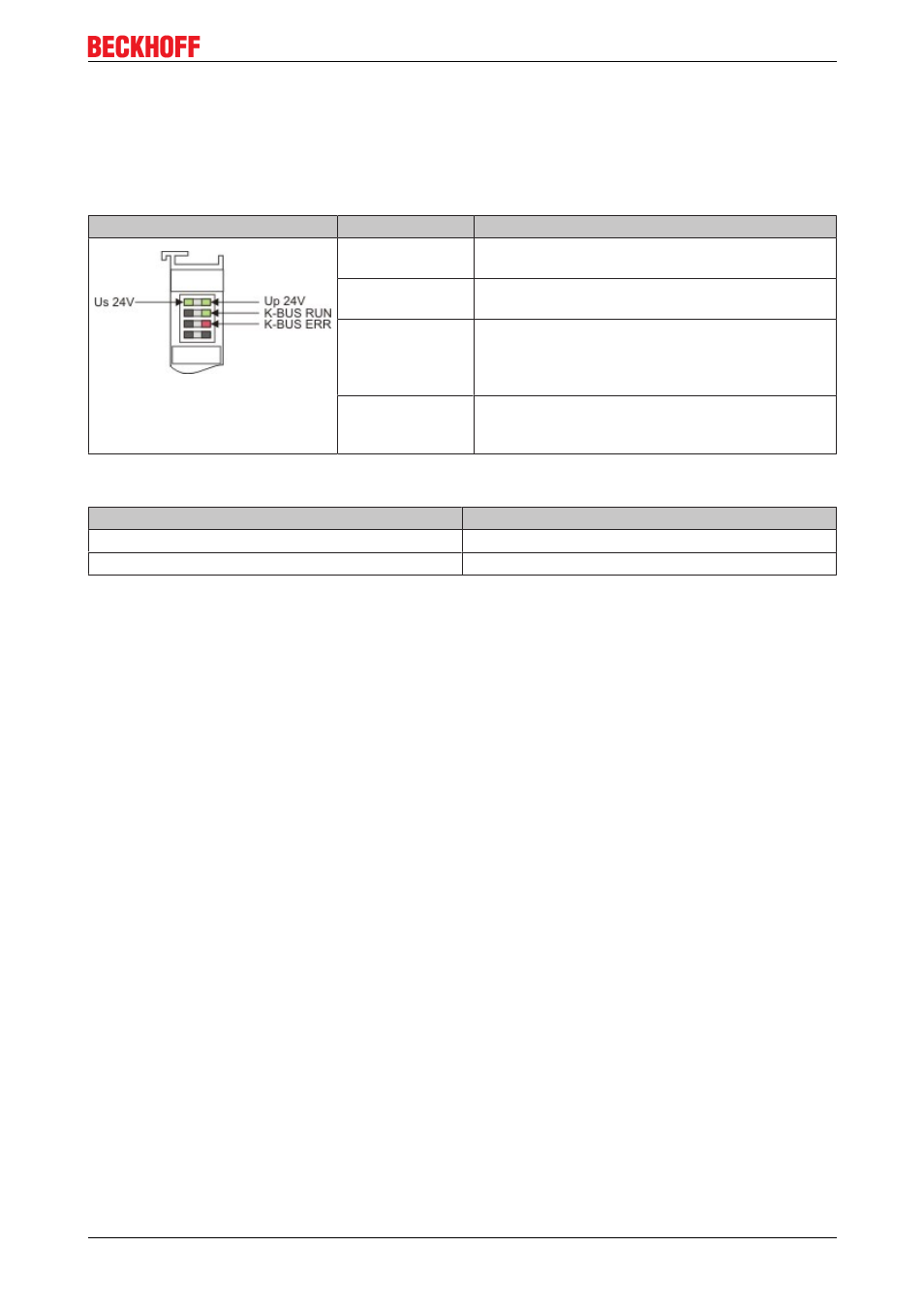

Anzeige LED Bedeutung
Us 24V Spannungsversorgung für CPU­Modul Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Up 24V Spannungsversorgung für Klemmenbus. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
K­BUS RUN Diagnose K­Bus Die grüne LED leuchtet, um den
fehlerfreien Betrieb anzuzeigen. Fehlerfrei
bedeutet, dass auch die Kommunikation mit dem
Feldbussystem fehlerfrei läuft.
K­BUS ERR Diagnose K­Bus Die rote LED blinkt zur
Fehleranzeige. Die rote LED blinkt mit zwei
unterschiedlichen Frequenzen.
Blinkcode der I/O Error LED
Schnelles Blinken Start des Fehlercodes
Erste langsame Sequenz Fehlercode
Zweite langsame Sequenz Fehlerargument
